Générateurs de vide sous vide de type en ligne PU

Les générateurs de vide linéaires à plusieurs étages de la série PU de Commaelec sont spécialement conçus pour les applications de manipulation automatisée et de prélèvement et de placement. Dotées d'une conception compacte, légère et sans huile, ces unités offrent des niveaux de vide stables tout en fonctionnant silencieusement. Nous proposons des modèles personnalisables, des spécifications de vide et des options de connexion ; veuillez nous contacter pour passer une commande.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

Générateurs de vide sous vide de type en ligne PU

PU Series Linear Multi-Stage Vacuum

Aspirateur linéaire à plusieurs étages série PU

Description
Comment commander
Spécifications / Matériel
Applications
Ressource

Le générateur de vide linéaire à plusieurs étages de la série PU est une solution de vide compacte à entraînement pneumatique conçue pour les applications automatisées de manipulation, de prélèvement et de placement et de transfert dans les environnements industriels et propres. Construit autour d'un principe d'éjecteur multi-buses, il génère un vide fiable en utilisant uniquement de l'air comprimé sans huile : pas d'électricité, pas de pièces mécaniques mobiles dans le trajet du vide et aucun risque de contamination par l'huile. Cela en fait un choix idéal pour les fabricants qui ont besoin d'une génération de vide sûre, silencieuse et économe en énergie dans des espaces où les pompes traditionnelles sont trop volumineuses ou trop coûteuses pour fonctionner en continu.


Qu'est-ce que la série PU ?

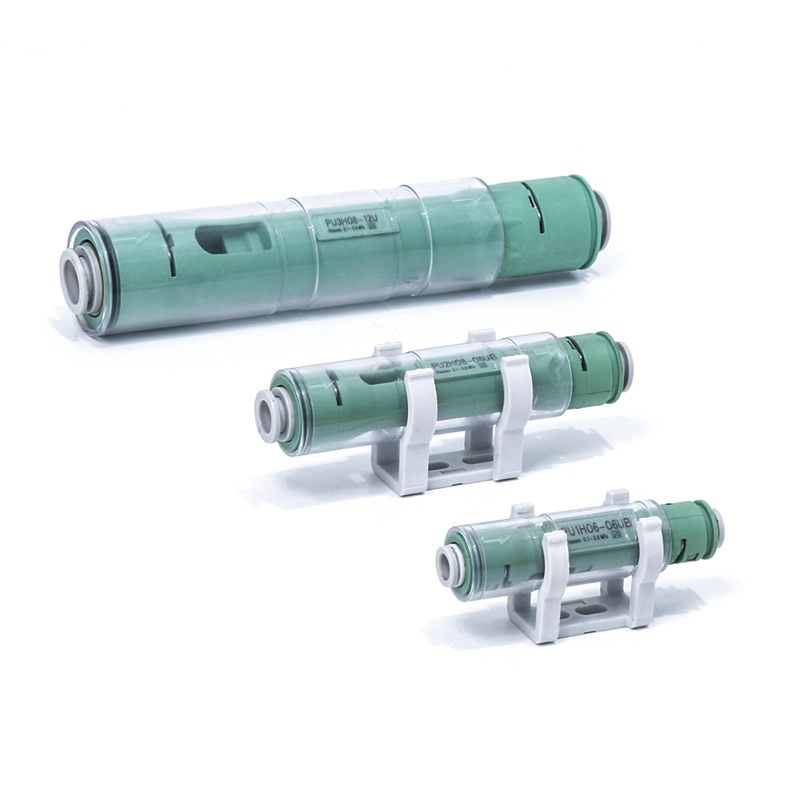

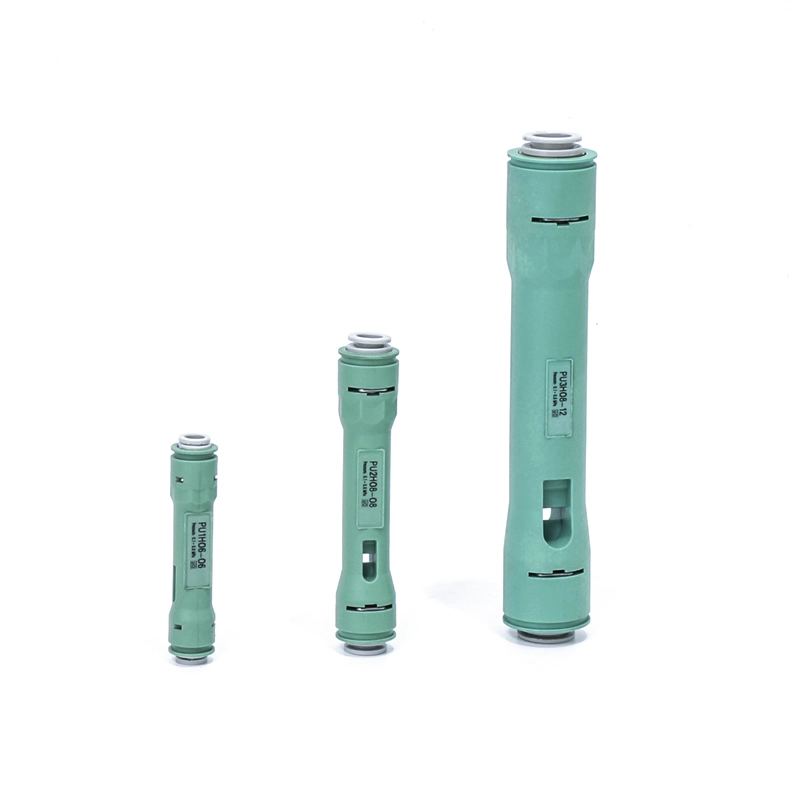

Qu'est-ce que la série PU exactement ? Il s'agit d'une famille de générateurs de vide linéaires à plusieurs étages disponibles en trois tailles de corps — PU1, PU2 et PU3 — qui couvrent une large plage de débits d'aspiration allant d'environ 10 L/min à 171 L/min. Au sein de chaque taille, quatre variantes caractéristiques du vide sont proposées : le modèle ultra-basse pression de type B (PU1 uniquement), le modèle à vide poussé de type H, le modèle à haut débit de type L et le modèle basse pression de type M. Cette matrice flexible permet aux ingénieurs d'adapter précisément le générateur à la pièce à usiner, qu'il s'agisse d'un matériau poreux et respirant nécessitant un débit élevé, ou d'une pièce dense et étanche nécessitant un niveau de vide profond. Chaque unité est spécifiée par un code de commande clair couvrant le débit d'aspiration, les caractéristiques de vide, les tailles des ports d'alimentation/vide/échappement et un support de montage en option.


Principales caractéristiques et avantages de conception

La série PU se distingue par plusieurs avantages pratiques en matière de conception :

Compact et léger— faible encombrement et installation facile sur les outils, les accessoires et les effecteurs terminaux du robot.

Économie d'énergie— un tube à vide secondaire récupère et réutilise une partie de l'énergie motrice, réduisant ainsi la consommation d'air de 40 à 50 % par rapport à un générateur à un étage de même spécification.

Faible bruit— un silencieux configurable est installé en standard, réduisant le bruit d'échappement bien en dessous de celui des générateurs linéaires traditionnels.

Service rapide— l'entrée d'air et l'entrée d'aspiration utilisent des raccords à connexion rapide, de sorte que l'unité peut être démontée en quelques secondes pour un nettoyage rapide ou un changement de tube.

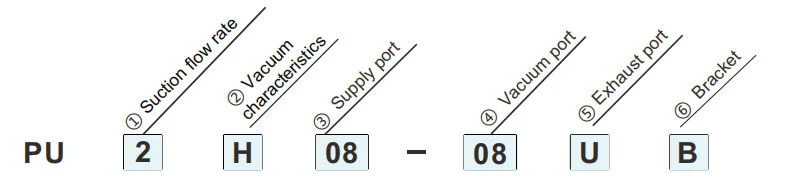

Comment commander

In-line Type Vacuum Vacuum Generators PU

  • De taille compacte, léger et facile à installer.
  • Le tube à vide secondaire réduit la consommation d'énergie de 40 à 50 % par rapport à un générateur de vide à un étage présentant les mêmes spécifications.
  • Equipé d'un silencieux configurable, il produit des niveaux de bruit inférieurs à ceux des générateurs linéaires traditionnels.
  • L'entrée de gaz et l'entrée d'aspiration sont dotées de connexions à encliquetage qui permettent un démontage rapide et facilitent le nettoyage.

In-line Type Vacuum Vacuum Generators PU

① Débit d'aspiration
1 10 à 19 L/min
2 40 à 44 L/min
3 158 à 171 L/min
④ port de vide PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
10 ø10
12 ø12
② Caractéristiques du vide
B* Type à très basse pression
H Type à vide poussé
L Type à haut débit
M Type basse pression
⑤ Orifice d'échappement
Néant port d'échappement
U avec un tuyau silencieux
③ Port d'alimentation PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
⑥ Support
Néant Sans support

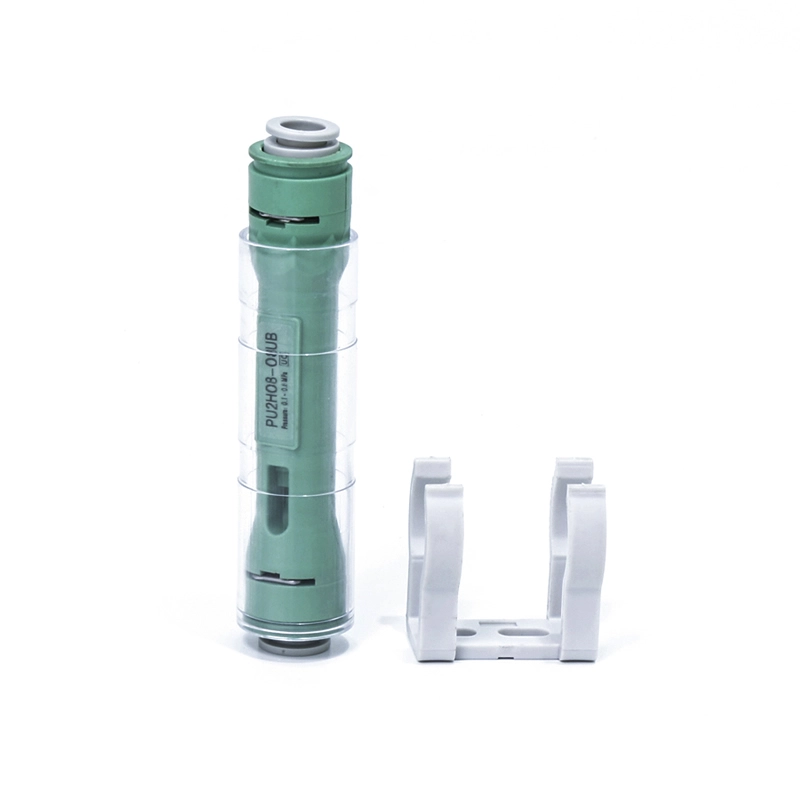

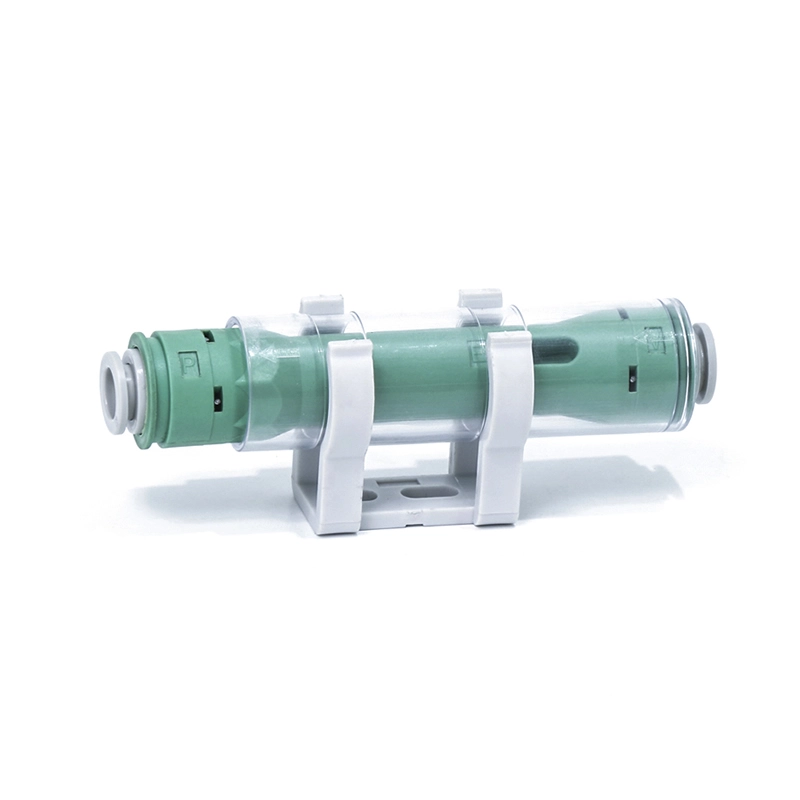

B Avec support

Caractéristiques

Article
modèle
PU1 PU2 PU3
B H L M H L M H L M
Diamètre de la buse (mm) 0.6 0.4 0.3 0.6 0.8 0.7 0.9 1.5 1.3 1.9
Fluides Air comprimé sans huile
Plage de température de fonctionnement (℃) 0~60 (Pas de formation de glace)
Plage de pression de fonctionnement (MPa) 0,1 ~ 0,6
Pression nominale (MPa) 0.2 0.5 0.6 0.45 0.5 0.5 0.35 0.5 0.5 0.35
Atteindre le niveau de vide (kPa) -83 -90 -75 -84 -93 -75 -90 -93 -75 -90
Débit d'aspiration (L/min) 10 14 13.6 19 41.8 44 40 162 171 158
Consommation d'air (L/min) 10.1 8.8 7.2 16.2 34.8 21 38.4 131 97 142


Application

La série PU s'adapte à un large éventail de scénarios d'utilisation

• Électronique et semi-conducteurs — un fonctionnement sans huile et une conception nettoyable par encliquetage conviennent à la manipulation des PCB, des plaquettes et des composants délicats sans contamination.

• Emballage et alimentation — le silencieux silencieux et le corps à démontage rapide permettent un retrait et un placement hygiénique des sachets, des cartons et des plateaux ; les unités nettoient avec de l'air comprimé, une brosse douce ou un bain à ultrasons.

• Travail de la tôle, du verre et du bois — les modèles PU2 et PU3 à débit plus élevé déplacent les panneaux et les planches de manière fiable sur les lignes de découpe et de tri.

• Robotique et assemblage automatisé — l'encombrement compact permet de monter plusieurs générateurs directement sur une pince, chacun servant une ventouse pour un contrôle indépendant et zoné.

• Laboratoire, secteur médical et pharmaceutique : les équipes apprécient un fonctionnement sans contamination, sans électricité et une maintenance facile pour les manipulations sensibles.

Parce qu'elle fonctionne uniquement avec l'air de l'atelier, la série PU constitue également un choix fiable pour les appareils portables et les postes de travail manuels.


📄
