Qu’est-ce qui fait des ventouses sous vide le composant de préhension essentiel dans les usines intelligentes ?

Dans le sol d’une usine d’assemblage automobile moderne, un bras robotique se déplace avec une précision fluide. Il s'approche d'une feuille de verre, s'arrête momentanément, puis la soulève sans effort à l'aide d'un ensemble d'attaches circulaires en caoutchouc. Le verre est transporté, tourné et placé avec une précision millimétrique sur une ligne de production. Le composant responsable de cette opération apparemment simple mais pourtant critique est la ventouse à vide. Ce dispositif sans prétention, souvent négligé dans le grand récit de l’automatisation industrielle, est l’un des composants de préhension les plus essentiels des usines intelligentes d’aujourd’hui. Sans cela, la manipulation de matériaux délicats, non poreux et plats serait lente, inefficace et sujette aux dommages.

Les ventouses à vide, également connues sous le nom de ventouses, sont les principaux outils de préhension utilisés dans les systèmes automatisés de manutention de matériaux. Ce sont les bêtes de somme de l’usine intelligente, responsables de la sélection, du placement et de la manipulation d’une vaste gamme de produits, depuis les lourds panneaux de verre et les feuilles de métal jusqu’aux composants électroniques et produits alimentaires délicats. Leur importance n’a fait que croître avec l’essor de l’Industrie 4.0, où la flexibilité, la rapidité et la précision sont primordiales. UNventouse à videpeut manipuler des objets de différentes tailles, formes et finitions de surface avec une facilité remarquable. Il peut être activé et désactivé presque instantanément, permettant ainsi des processus automatisés à grande vitesse. Il peut être intégré à des systèmes robotiques complexes et programmé pour effectuer un large éventail de tâches. Cet article explorera la technologie, la conception et les applications des ventouses sous vide, expliquant pourquoi elles constituent un composant indispensable de toute usine intelligente.

Table des matières

• 1. Que sont les ventouses sous vide et comment fonctionnent-elles ?
• 2. Pourquoi les ventouses sous vide sont-elles essentielles à l’automatisation intelligente des usines ?
• 3. Quelles options de matériaux et de conception sont disponibles pour les ventouses sous vide ?
• 4. Quelles spécifications techniques définissent une ventouse à vide haute performance ?
• 5. Comment les ventouses sous vide sont-elles intégrées dans les systèmes robotiques ?
• 6. Comment sélectionner la ventouse à vide adaptée à votre application ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Que sont les ventouses sous vide et comment fonctionnent-elles ?

À la base, une ventouse à vide est un dispositif qui utilise la différence de pression entre l’atmosphère et une chambre à vide pour saisir et maintenir un objet. Le principe est simple mais puissant. Lorsqu'une ventouse à vide est placée contre une surface lisse et non poreuse, l'air entre la ventouse et la surface est évacué, créant un vide partiel. La pression atmosphérique à l’extérieur de la coupelle presse alors la coupelle contre la surface, créant une force de préhension. Cette force peut être étonnamment importante : une seule ventouse à vide d'un diamètre de 150 mm peut générer une force de maintien supérieure à 500 N à un niveau de vide de -80 kPa.

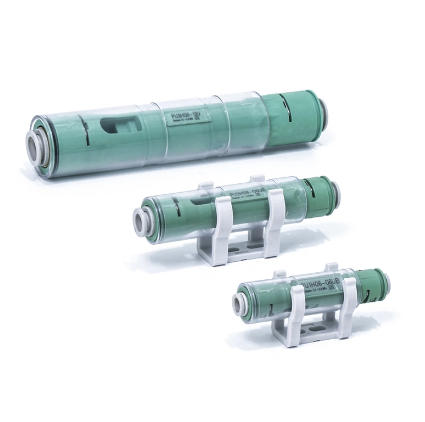

La construction de base d'une ventouse à vide est une ventouse flexible (généralement en caoutchouc ou en polyuréthane) qui assure l'étanchéité contre la surface de l'objet. La coupelle est connectée à un générateur de vide, qui est soit un système d'aspiration central, soit une pompe à vide dédiée. Une vanne contrôle le débit d'air, permettant d'appliquer ou de relâcher le vide. Dans une usine intelligente, l'ensemble de ce processus est automatisé, le système de vide étant contrôlé par l'automate programmable (PLC) de la machine ou par un système de contrôle robotique.

Le concept d’utilisation du vide pour la préhension n’est pas nouveau, mais son application dans les usines intelligentes a été affinée grâce à des matériaux avancés, une fabrication précise et des systèmes de contrôle sophistiqués. Les ventouses à vide modernes sont conçues avec des matériaux et des formes spécifiques pour répondre aux exigences d'applications particulières. Par exemple, un gobelet utilisé pour manipuler des tôles huileuses peut utiliser un caoutchouc résistant à l'huile, tandis qu'un gobelet destiné à manipuler des appareils électroniques délicats peut utiliser un matériau plus doux et non marquant. La forme de la tasse peut varier de plate et ronde à ovale et à plusieurs soufflets, chacun étant conçu pour différents types d'objets et situations de préhension. ÀZhejiang Virgule Electric Co., Ltd., nous fabriquons des ventouses sous vide de haute qualité depuis plus d'une décennie, garantissant que nos produits répondent aux exigences rigoureuses de l'automatisation moderne. Nos coupelles sont conçues pour offrir une préhension fiable, constante et durable, même dans les environnements industriels les plus difficiles.

2. Pourquoi les ventouses sous vide sont-elles essentielles à l’automatisation intelligente des usines ?

Les ventouses sous vide sont devenues indispensables dans les usines intelligentes en raison de leur combinaison inégalée de vitesse, de précision, de flexibilité et de sécurité. Dans le contexte de l'Industrie 4.0, où les lignes de production doivent être hautement adaptables et efficaces, les ventouses sous vide constituent la solution parfaite pour les tâches de manutention. L’une des principales raisons de leur importance est leur capacité à manipuler une large gamme de matériaux sans causer de dommages. Contrairement aux pinces mécaniques, qui peuvent écraser ou rayer les surfaces délicates, les ventouses à vide appliquent une pression uniforme sur la zone de contact, répartissant ainsi la force de préhension. Cela les rend idéaux pour manipuler des matériaux sensibles tels que le verre, les plastiques, les surfaces peintes et les composants électroniques.

Le deuxième avantage clé est la rapidité. Les ventouses sous vide peuvent être activées et désactivées en quelques millisecondes, permettant des cycles de prise et de placement extrêmement rapides. Une ventouse à vide typique peut atteindre un niveau de vide de 90 % en moins de 100 millisecondes, permettant une manipulation rapide des produits dans des lignes de fabrication à grande vitesse. Ceci est essentiel dans des applications telles que l’emballage, où le débit est la principale mesure de réussite. La possibilité de libérer l'objet instantanément signifie également que les coupelles peuvent être rapidement repositionnées pour la tâche suivante, augmentant ainsi encore l'efficacité. Dans notre usine, nous avons observé des lignes de production où l'utilisation de ventouses à vide augmentait le débit de plus de 30 % par rapport aux pinces mécaniques.

Troisièmement, les ventouses sous vide offrent une flexibilité exceptionnelle. Un seul type de gobelet peut être utilisé pour manipuler une variété d’objets de différentes tailles, formes et poids, simplement en ajustant le niveau de vide. Cela les rend idéales pour les cycles de production très variables qui sont courants dans les usines intelligentes. La possibilité de modifier la pression de préhension ou l'orientation du gobelet grâce au contrôle robotique permet à un seul système robotique de gérer des milliers de variantes de produits différentes. C'est pourquoi les ventouses sous vide font partie intégrante des systèmes robotiques avancés utilisés dans l'assemblage, l'emballage et la palettisation. Ils offrent la flexibilité et la rapidité requises pour la personnalisation de masse et la production de petits lots.

Le tableau ci-dessous résume les principaux avantages des ventouses sous vide dans l’automatisation industrielle intelligente.

3. Quelles options de matériaux et de conception sont disponibles pour les ventouses sous vide ?

La sélection du bon matériau et de la bonne conception des ventouses à vide est un facteur essentiel pour garantir des performances optimales dans un environnement d’usine intelligente. Le bon choix peut améliorer considérablement la force de préhension, la durabilité et l'adéquation de la coupelle à une application spécifique. Le matériau de la coupelle détermine sa flexibilité, sa résistance à l’usure et aux produits chimiques, ainsi que sa capacité à s’adapter à la surface de l’objet. La conception de la coupelle, y compris sa forme, sa taille et sa lèvre d'étanchéité, détermine ses caractéristiques de préhension, telles que la force de maintien maximale, la vitesse de levage et la capacité à manipuler des objets aux surfaces irrégulières.

Les matériaux les plus courants pour les ventouses sous vide sont le caoutchouc nitrile (NBR), le caoutchouc de silicone, le polyuréthane (PU) et le Viton (caoutchouc fluorocarboné). Le NBR est le matériau le plus largement utilisé en raison de son excellente résistance à l’huile, à la graisse et à l’abrasion, ce qui le rend adapté aux applications dans les industries automobile et métallurgique. Le caoutchouc de silicone offre une excellente résistance à la température, une flexibilité et des propriétés antiadhésives, ce qui le rend idéal pour manipuler des objets chauds ou des produits alimentaires. Le polyuréthane offre une résistance à l’usure et une durabilité exceptionnelles, adapté à la manipulation de matériaux lourds ou abrasifs. Le Viton est utilisé dans des applications impliquant des températures élevées ou des produits chimiques agressifs, tels que ceux que l'on trouve dans les industries des semi-conducteurs ou de transformation chimique.

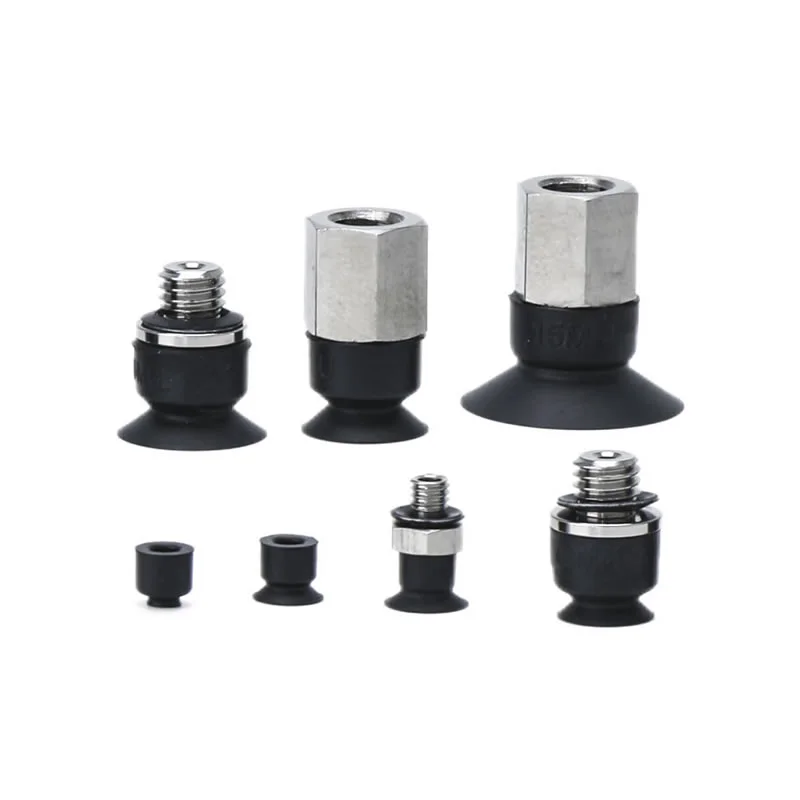

Le design de la tasse est tout aussi important. Les formes les plus courantes sont la coupelle plate, utilisée pour manipuler des surfaces planes et lisses telles que du verre ou des tôles ; la coupelle à soufflet, dont la structure flexible en accordéon lui permet de compenser les variations de hauteur et de manipuler des objets aux surfaces inégales ; la coupe ovale, conçue pour manipuler des objets longs et étroits ; et la coupelle profonde, utilisée pour saisir des objets présentant des cavités profondes. La lèvre d'étanchéité est la partie de la coupelle qui entre en contact avec l'objet, et sa conception est essentielle pour créer une étanchéité efficace. La lèvre peut être simple ou multicouche, avec une variété de profils conçus pour offrir une adhérence maximale. Chez Zhejiang Comma Electric Co., Ltd., nous proposons une gamme complète de ventouses sous vide dans divers matériaux et conceptions pour répondre aux besoins de toute application d'usine intelligente. Nos conceptions de coupelles sont optimisées pour une adhérence maximale et une usure minimale, garantissant une durée de vie longue et fiable.

Le tableau ci-dessous fournit une comparaison des matériaux couramment utilisés dans les ventouses sous vide.

4. Quelles spécifications techniques définissent une ventouse à vide haute performance ?

Pour garantir un fonctionnement fiable et efficace dans une usine intelligente, une ventouse à vide doit répondre à un ensemble de critères techniques spécifiques. Ces paramètres définissent les performances de la coupelle, sa compatibilité avec le système d'automatisation et son adéquation à l'application. Les principales spécifications techniques des ventouses à vide incluent la force de maintien, le débit volumique, le temps de réponse, le niveau de vide maximal ainsi que la taille et les dimensions de la ventouse. Chacun de ces facteurs doit être soigneusement pris en compte pour garantir que la coupelle puisse accomplir la tâche prévue de manière efficace et fiable.

La force de maintien est la spécification la plus critique. C'est la force maximale que la ventouse peut exercer sur un objet sans briser le sceau. La force de maintien est déterminée par le diamètre de la coupelle, le niveau de vide et le coefficient de frottement entre le matériau de la coupelle et la surface de l'objet. Une coupelle de plus grand diamètre aura une plus grande surface de contact et donc une force de maintien plus élevée. Le niveau de vide est généralement exprimé sous forme de pression négative en kilopascals (kPa). Un niveau de vide de -80 kPa est courant. Le coefficient de frottement dépend du matériau de la coupelle et de la nature de la surface de l'objet. Par exemple, une coupelle en caoutchouc souple aura un coefficient de friction plus élevé sur une surface lisse qu’une coupelle en plastique dur.

Une autre spécification clé est le débit volumique. C'est la quantité d'air que le générateur de vide peut évacuer de la coupelle par unité de temps. Un débit volumique plus élevé permet à la coupelle d'atteindre plus rapidement le niveau de vide requis, ce qui est essentiel pour les applications à grande vitesse. Le temps de réponse est le temps nécessaire à la coupelle pour atteindre un niveau de vide spécifié. Un temps de réponse rapide est essentiel pour les applications où la rapidité est essentielle, telles que les opérations de prélèvement et de placement. Le niveau de vide maximum est le vide le plus élevé que la coupelle peut supporter sans s'effondrer. La taille et les dimensions de la coupelle incluent le diamètre, la hauteur et la taille du filetage de montage. Ces dimensions doivent être compatibles avec le reste du système d'automatisation.

Le tableau ci-dessous fournit des valeurs typiques pour les principales spécifications d'une ventouse à vide standard.

Lors de la sélection d'une ventouse à vide, il est essentiel de faire correspondre ces spécifications aux exigences de l'application. Chez CommaELEC, nous fournissons des fiches techniques détaillées pour toutes nos ventouses sous vide, permettant à nos clients de prendre des décisions éclairées. Notre équipe d'experts peut également vous fournir des conseils sur la sélection de la coupelle appropriée pour une application spécifique.

5. Comment les ventouses sous vide sont-elles intégrées dans les systèmes robotiques ?

Dans une usine intelligente, les ventouses sous vide sont souvent intégrées aux systèmes robotiques pour assurer une manutention automatisée des matériaux. L'intégration de ventouses avec la robotique est un processus sophistiqué qui nécessite une attention particulière aux interfaces mécaniques, électriques et du système de contrôle. Les coupelles sont généralement montées sur l'effecteur final du bras du robot, qui est le dispositif qui interagit avec les objets. Le générateur de vide et le système de contrôle sont généralement situés à proximité de la base du robot, et les conduites de vide sont acheminées via le bras du robot jusqu'aux coupelles.

Le processus d'intégration commence par la sélection des ventouses appropriées pour l'application. Les gobelets doivent être adaptés au poids, à la taille et au matériau des objets à manipuler. Le système de montage doit être conçu pour garantir que les coupelles sont solidement fixées au bras du robot et correctement alignées avec les objets. Le générateur de vide est connecté à l'alimentation électrique et au système de contrôle. Le système de contrôle est programmé pour activer le vide lorsque les coupelles entrent en contact avec l'objet et pour relâcher le vide lorsque l'objet est dans la position souhaitée. Dans les applications avancées, un capteur de pression est également intégré pour fournir un retour sur le niveau de vide et détecter toute fuite ou anomalie.

Les systèmes robotiques modernes utilisent souvent une combinaison de ventouses à vide et d’autres technologies de préhension. Par exemple, un bras robotique peut utiliser des ventouses pour soulever une grande feuille de matériau plate, puis utiliser une pince mécanique pour la maintenir en place lors d'une opération secondaire. Le système de contrôle doit coordonner les actions des deux systèmes de préhension pour garantir un fonctionnement fluide et efficace. L'intégration des ventouses à vide avec les systèmes robotiques est facilitée par le développement d'interfaces et de protocoles standardisés. De nombreux fabricants de vides, dont CommaELEC., proposent des coupelles dotées de fonctionnalités de montage conformes à la norme ISO, compatibles avec une large gamme d'effecteurs terminaux de robots. Cette standardisation réduit la complexité et le coût de l'intégration et garantit l'interopérabilité.

Dans notre usine, nous avons vu comment l’intégration des ventouses sous vide Vacuum Pads avec des systèmes robotiques a révolutionné de nombreux processus de fabrication. Par exemple, l’un de nos clients, fabricant de panneaux solaires, utilise un bras robotisé équipé de ventouses conçues sur mesure pour manipuler les panneaux de verre fragiles. Les coupelles sont spécialement conçues pour être souples et non marquantes, garantissant ainsi que les panneaux ne soient pas endommagés lors de la manipulation. Le robot est programmé pour récupérer les panneaux sur un convoyeur, les inspecter et les placer dans un système d'emballage. Ce processus entièrement automatisé a augmenté le débit de l'usine de 20 % et réduit les dommages aux produits de plus de 80 %. Cela témoigne du rôle essentiel que jouent les ventouses sous vide dans les opérations des usines intelligentes.

6. Comment sélectionner la ventouse à vide adaptée à votre application ?

Choisir la ventouse à vide appropriée pour une application spécifique est une décision critique qui affecte les performances, la fiabilité et l'efficacité du système d'automatisation. Le processus de sélection implique une évaluation systématique des exigences de la candidature et des caractéristiques de la tasse. Les considérations clés sont le matériau à manipuler, le poids et la taille de l'objet, l'état de la surface, l'environnement et le temps de cycle souhaité. Une mauvaise sélection peut entraîner de mauvaises performances de préhension, des dommages au produit et une réduction de la productivité.

La première étape consiste à identifier le matériau et le poids de l'objet. L'objet est-il lourd ou léger ? Est-ce plat ou courbé ? Est-ce poreux ou non poreux ? Ces facteurs influenceront la force de maintien requise et le type de ventouse requis. Pour les surfaces planes, lisses et non poreuses telles que le verre, les tôles et les panneaux en plastique, un simple gobelet plat suffit souvent. Pour les surfaces courbes ou flexibles, une coupelle à soufflet est préférable. Pour les objets lourds, une tasse plus grande ou un agencement à plusieurs tasses peut être nécessaire. La deuxième étape consiste à considérer l’état de la surface. L'objet est-il huileux, poussiéreux ou mouillé ? L'état de la surface peut affecter l'étanchéité de la coupelle et la force de maintien. Pour les surfaces huileuses, une coupelle NBR résistante à l’huile est recommandée. Pour les surfaces poussiéreuses ou humides, une coupelle avec une lèvre d'étanchéité plus robuste est nécessaire.

La troisième étape consiste à évaluer l'environnement. L'application s'effectue-t-elle dans une salle blanche, une usine de transformation alimentaire ou un environnement industriel difficile ? Pour les applications en salle blanche, les gobelets fabriqués à partir de matériaux non particulaires tels que le silicone sont préférés. Pour les applications de transformation des aliments, des gobelets conformes aux réglementations de la FDA sont requis. Pour les environnements industriels difficiles, les coupelles fabriquées à partir de matériaux durables tels que le polyuréthane sont recommandées. La quatrième étape consiste à considérer le temps de cycle. Pour les opérations à grande vitesse, une tasse avec un temps de réponse rapide est essentielle. Cela nécessite un système de vide avec un débit volumique élevé et une coupelle avec un faible volume interne. La dernière étape consiste à considérer les options de montage et de connexion. La cupule doit être compatible avec le système robotique ou l'outillage en bout de bras. Le tableau suivant fournit un guide de sélection basé sur des scénarios d'application courants.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre une ventouse à vide et une pince mécanique ?

Réponse : Une ventouse à vide utilise la différence de pression entre l’atmosphère et le vide pour saisir un objet, en appliquant une force uniforme sur la zone de contact. Ceci est idéal pour manipuler des matériaux délicats, plats ou non poreux. Une pince mécanique utilise des doigts physiques ou des mâchoires qui se fixent sur l'objet. Les pinces mécaniques conviennent à la manipulation d'objets de forme irrégulière, de charges lourdes et d'objets aux surfaces rugueuses. Le choix entre les deux dépend des exigences spécifiques de l'application. Chez Zhejiang Comma Electric Co., Ltd., nous proposons une large gamme de ventouses à vide qui peuvent être intégrées à des pinces mécaniques pour des solutions de préhension hybrides.

Question 2 : Les ventouses sous vide peuvent-elles manipuler des objets présentant des surfaces rugueuses ou poreuses ?

Réponse : La manipulation de surfaces rugueuses ou poreuses avec des ventouses à vide est un défi car l'air peut s'échapper à travers la surface, réduisant ainsi le niveau de vide et la force de maintien. Pour ces applications, des coupelles avec des lèvres d'étanchéité spécialisées, des niveaux de vide plus élevés ou des diamètres plus grands peuvent être nécessaires. Dans certains cas, un objet poreux peut être manipulé à l’aide d’une ventouse ayant un débit de vide plus élevé. Toutefois, pour les objets très poreux, d’autres méthodes de préhension peuvent être plus adaptées. Notre équipe technique peut vous recommander la coupelle adaptée à votre application.

Question 3 : Combien de temps durent généralement les ventouses sous vide dans un environnement industriel ?

Réponse : La durée de vie d'une ventouse à vide dépend du matériau, de l'application et des conditions environnementales. Dans un environnement industriel typique, une tasse de haute qualité peut durer de 6 à 12 mois avec une utilisation régulière. Les facteurs pouvant réduire la durée de vie de la coupelle comprennent le contact avec de l'huile ou des produits chimiques, l'exposition aux rayons UV, l'abrasion causée par des surfaces rugueuses et des températures élevées. Une inspection et un remplacement réguliers des coupelles sont essentiels pour garantir un fonctionnement fiable. Nos ventouses sous vide sont conçues pour être durables, mais nous recommandons une inspection périodique pour maintenir des performances optimales.

Question 4 : Comment calculer la force de maintien requise pour une ventouse à vide ?

Réponse : La force de maintien requise est déterminée par le poids de l'objet, le facteur de sécurité requis et l'orientation de l'objet lors de la manipulation. La force de maintien doit être supérieure au poids de l'objet, mais elle doit également tenir compte des forces telles que l'accélération, la décélération et toute force externe telle que le vent ou les vibrations. Un facteur de sécurité de 2 à 3 est généralement recommandé pour garantir une préhension fiable. La force de maintien d'une ventouse à vide est calculée à l'aide de la formule : F = (pression de vide) x (surface efficace). Notre équipe technique peut vous aider dans ce calcul.

Question 5 : Les ventouses sous vide peuvent-elles être utilisées dans des environnements de salle blanche ?

Réponse : Oui, les ventouses sous vide peuvent être utilisées dans des environnements de salle blanche. Pour les applications en salle blanche, les gobelets fabriqués à partir de matériaux non particulaires tels que le silicone ou l'EPDM sont préférés. Ces matériaux ne rejettent pas de particules susceptibles de contaminer l’environnement de la salle blanche. Les gobelets doivent également être conçus pour être faciles à nettoyer et résistants aux produits de nettoyage utilisés en salle blanche. Chez Zhejiang Comma Electric Co., Ltd., nous proposons une gamme de ventouses sous vide adaptées à une utilisation en salle blanche et fabriquées selon des normes de qualité strictes.

8. Conclusion

Les ventouses sous vide sont bien plus que de simples composants en caoutchouc ; ce sont les éléments de préhension essentiels qui permettent l’automatisation, la flexibilité et la vitesse exigées par les usines intelligentes modernes. Leur capacité à manipuler une large gamme de matériaux avec douceur, rapidité et précision les rend indispensables pour un large éventail d'applications, de la construction automobile et de l'assemblage électronique à l'emballage et à la transformation alimentaire. La technologie a considérablement évolué, avec des matériaux et des conceptions avancés offrant des solutions même pour les tâches de préhension les plus difficiles.

La sélection de la bonne ventouse à vide nécessite une évaluation minutieuse des exigences de l'application, notamment le matériau, le poids, l'état de la surface et les facteurs environnementaux. En suivant un processus de sélection systématique, les ingénieurs et les spécialistes de l'automatisation peuvent garantir que les coupelles qu'ils choisissent offrent des performances fiables et efficaces. Chez Zhejiang Comma Electric Co., Ltd., nous nous engageons à fournir des ventouses sous vide de haute qualité qui répondent aux normes les plus élevées de performance et de durabilité. Notre vaste gamme de produits, combinée à notre expertise technique, nous permet de proposer des solutions pour pratiquement toutes les applications.

Contactez Zhejiang Comma Electric Co., Ltd. aujourd'huipour en savoir plus sur notre gamme complète de ventouses à vide et sur la manière dont elles peuvent améliorer les opérations de votre usine intelligente.
