Vanne d'économie de vide ZP2Vs
Comma ZP2VS Vanne logique à vide en acier inoxydable — acheter en gros auprès du fabricant au meilleur prix. La vanne logique de vide en acier inoxydable ZP2Vs permet une manipulation stable du vide multi-tasses avec un seul générateur de vide. Il limite automatiquement le débit d'air au niveau des coupelles non couvertes pour préserver le vide du système, tout en rétablissant la pleine aspiration lorsqu'une pièce à usiner est détectée. Aucun câblage, commutation ou réglage manuel n'est requis, avec un déclenchement de soufflage rapide pour une manipulation efficace.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Vanne d'économie de vide ZP2Vs
Vannes à économie de vide série ZP2VS
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Comma ZP2VS Vanne logique à vide en acier inoxydable — acheter en gros auprès du fabricant au meilleur prix. Cette vanne de séquence de vide M5 compacte maintient le vide du système lorsqu'un générateur alimente plusieurs ventouses, de sorte qu'une seule ventouse non saisie ne peut plus réduire le niveau de vide sur les autres. La construction entièrement inoxydable SUS304 le rend idéal pour les zones sans zinc et sans cuivre dans les secteurs alimentaire, pharmaceutique, électronique et de l'automatisation des salles blanches. Trois tailles d'orifice fixes (0,3 / 0,5 / 0,7 mm), un filtre intégré et quatre variantes de ports couvrent les ventouses jusqu'à Ø125 mm — commandez en ligne ou demandez un devis dès aujourd'hui.
Disposition des mots clés de 100 premiers caractères (pour référence)
Comma ZP2VS Vanne logique à vide en acier inoxydable — acheter en gros auprès du fabricant au meilleur prix
- Mot de la marque : Virgule
- Mots clés du produit : ZP2VS, acier inoxydable, vanne logique à vide
- Mots de comportement d'achat : acheter, vente en gros, fabricant, prix
La vanne d'économie de vide ZP2Vs est une vanne logique de vide en acier inoxydable (valve de limitation de vide/séquence) conçue pour les systèmes de manipulation sous vide multi-tasses où un générateur de vide dessert plusieurs ventouses.
Dans les systèmes conventionnels, une coupelle qui ne parvient pas à saisir une pièce continue d'aspirer de l'air et fait baisser la pression de vide de l'ensemble du système, affaiblissant ainsi l'adhérence sur les pièces maintenues. Le ZP2VS résout ce problème automatiquement : lorsqu'une tasse est vide, le flux d'air pousse l'élément de valve fermé et l'aspiration passe uniquement par un orifice fixe ; Une fois que la coupelle se scelle sur une pièce à usiner, le débit d'aspiration réduit permet au ressort d'ouvrir l'élément de valve et le débit d'aspiration complet reprend. Pas de câblage de commande, pas de travail de commutation, pas de réglage manuel lors du changement de pièce.
Principe de fonctionnement
1. Aucune pièce à usiner (vanne fermée) : Le flux d’air à travers la coupelle vide pousse l’élément de vanne en résine vers la fermeture. Le débit d'aspiration est limité à l'orifice fixe (0,3 / 0,5 / 0,7 mm), de sorte que la coupelle n'aspire qu'un petit débit d'air défini et que le vide du système est préservé.
1. Pièce maintenue (vanne ouverte) : le débit d'aspiration chute fortement lorsque la coupelle se ferme ; la force du ressort dépasse la force du flux d'air et ouvre l'élément de valve, libérant le débit d'aspiration complet entre l'élément et le boîtier pour une force de maintien maximale.
1. Déclenchement par soufflage : l'alimentation en air comprimé via le même port souffle la pièce rapidement et positivement.
| # | Avantage | Bénéfice client |
| 1 | Corps et ressort entièrement inoxydables SUS304 | Approuvé pour les applications sans zinc/sans cuivre (alimentaire, pharmaceutique, électronique, batterie, salle blanche) |
| 2 | Empêche les chutes de vide sur les tasses vides | Un générateur de vide sert en toute sécurité plusieurs tasses ; préhension fiable même en cas de pièces manquantes ou inégales |
| 3 | Aucun travail de commutation lorsque les pièces changent | Fonctionnement entièrement passif et autorégulateur — aucune reprogrammation ni changement manuel requis |
| 4 | Filtre intégré (40 μm) | Protège l'élément de valve et l'orifice de la contamination ; intervalles d'entretien plus longs |
| 5 | Interface compacte M5 × 0,8, hexagonale 8 mm | S'installe directement sur les raccords de coupelle ou les blocs collecteurs dans un outillage robotisé serré en bout de bras |
| 6 | Capable de souffler | Prend en charge le soufflage d'air à pression positive pour une libération rapide et propre de la pièce |
| 7 | Trois tailles d'orifice (0,3 / 0,5 / 0,7 mm) | Adaptation fine à la taille de la tasse et à la capacité du générateur de vide |
| 8 | Large enveloppe opérationnelle | −100 ~ +0,7 MPa pression côté vide, température ambiante et fluide de 5 à 60 °C (sans gel) |

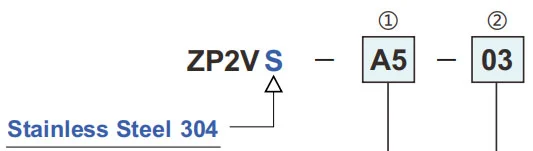

Comment commander
- Le matériau global est de l'acier inoxydable 304, qui peut être utilisé dans des situations où le zinc et le cuivre sont interdits.
- Peut limiter la réduction de la pression du vide même en l'absence de pièce à usiner.
- Une opération de commutation n'est pas nécessaire lors du changement de pièce.
- Filtre intégré (40 μm).

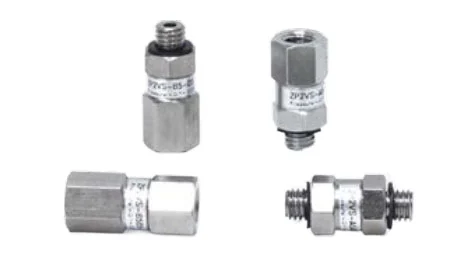

| ① Fil de connexion | |||
| Symbole | Fil | Côté générateur de vide | Côté tampon |

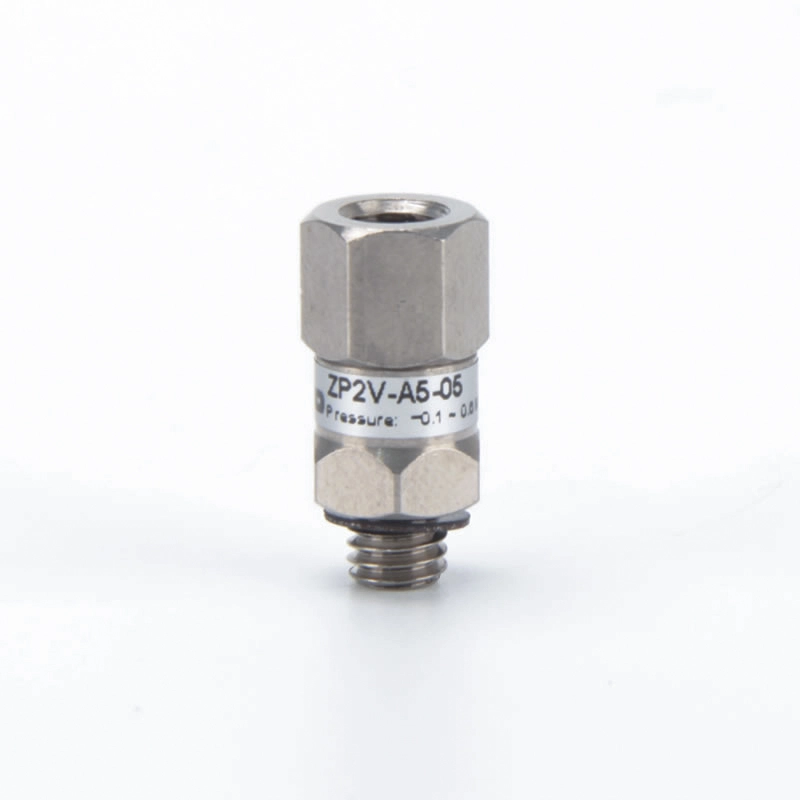

| A5 | M5 × 0,8 | Filetage femelle | Filetage mâle |

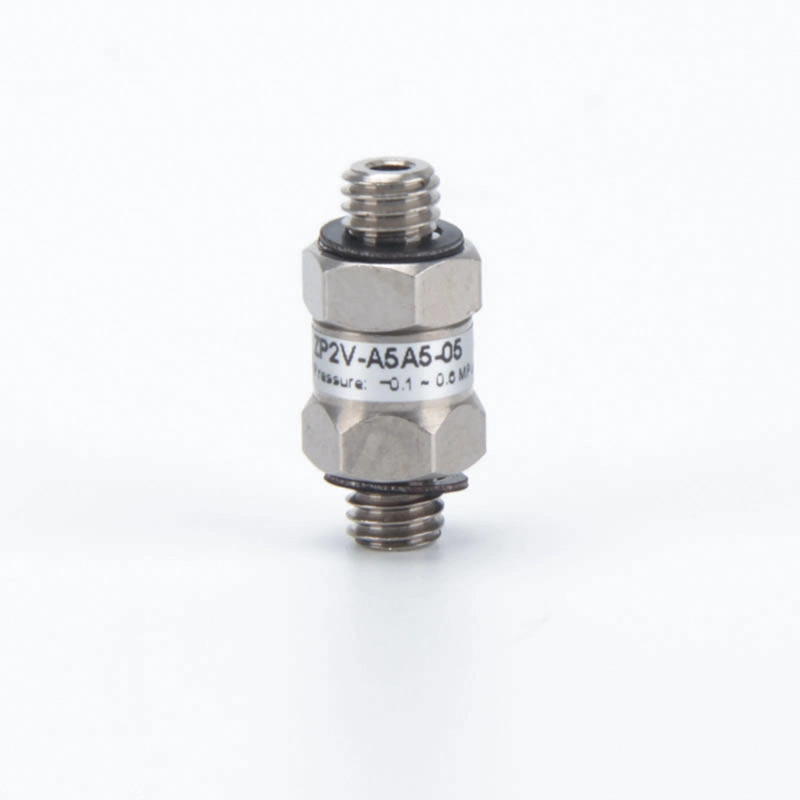

| A5A5 | M5 × 0,8 | Filetage mâle | Filetage mâle |
| B5 | M5 × 0,8 | Filetage mâle | Filetage femelle |
| B5B5 | M5 × 0,8 | Filetage femelle | Filetage femelle |
| ② Taille d'orifice fixe (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Caractéristiques
| Taille d'orifice fixe (mm) | 0.3 | 0.5 | 0.7 |
| Fluide | Air | ||
| Max. plage de pression de fonctionnement (MPa) | 0 ~ 0,7 | ||
| Max. plage de pression de vide de fonctionnement (kPa) | 0 ~ -100 | ||
| Températures ambiantes et du fluide (℃) | 5 ~ 60 (pas de congélation) | ||
| Indice de filtration nominal de l'élément (μm) | 40 | ||
| Min. débit de fonctionnement (L/min) | 3 | 5 | 8 |
| Diamètre du tampon applicable (mm) | ≤25 | ||
Construction
| Non. | Description | Matériel |
| 1 | Corps A | SUS304 |
| 2 | Corps B | SUS304 |
| 3 | Soupape | Résine |
| 4 | Printemps | SUS304 |
| 5 | Élément | SUS304 |
| 6 | Joint | Résine |
Applications typiques

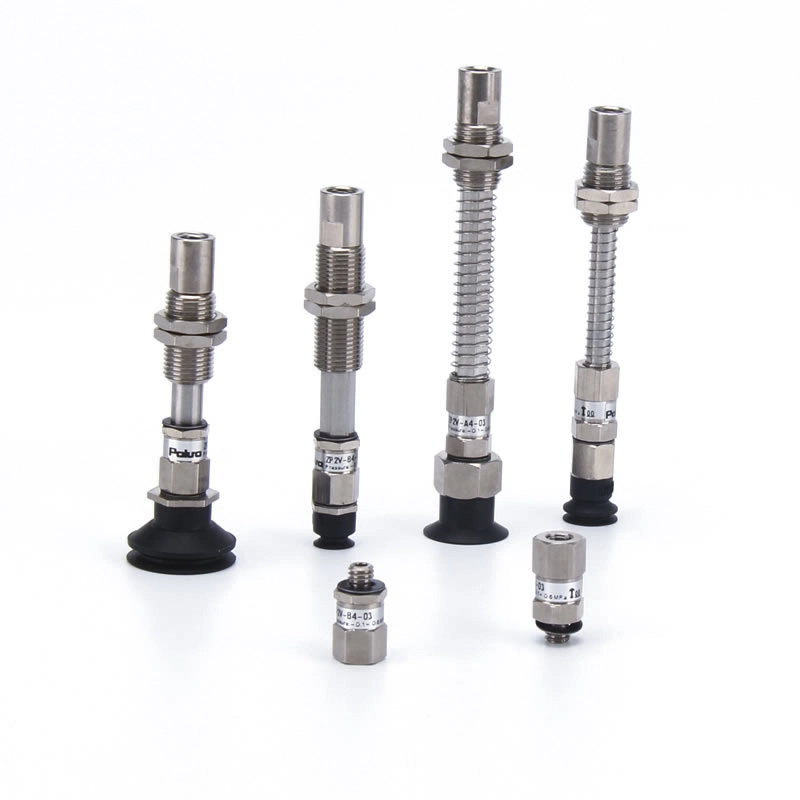

• Pick-and-place robotisé avec pinces multi-tasses (feuilles, verres, PCB, plateaux alimentaires)
• Lignes de manipulation avec des pièces manquantes ou variables : les coupelles qui manquent une pièce ne gâchent plus le vide pour le reste
• Environnements réglementés sans zinc/sans cuivre : emballages alimentaires et boissons, remplissage pharmaceutique, fabrication de semi-conducteurs et de batteries.
• Distribution du vide montée sur collecteur sur outillage en bout de bras
