Entretien des ventouses : un guide d'entretien pratique pour les nouveaux venus dans la manipulation du vide

Lorsque j'ai débuté dans la pneumatique, mon superviseur m'a dit quelque chose que je n'ai pleinement compris que des années plus tard : « Une ventouse ne s'use pas d'elle-même. Elle est simplement négligée jusqu'à ce qu'elle tombe en panne.

La plupart des échecsventousesJ'ai vu dans les ateliers qu'ils n'étaient pas soumis par un travail acharné, mais qu'ils étaient ignorés jusqu'à la retraite. Ce guide est destiné aux ingénieurs et techniciens qui débutent dans la manipulation du vide et qui souhaitent que leurs ventouses fonctionnent plus longtemps avec moins de drames.

Connaissez d’abord les signes avant-coureurs

Avant de créer une routine de maintenance, vous devez reconnaître quand quelque chose ne va pas. Trop de gens attendent que le tampon laisse tomber une pièce avant d'enquêter. Il est alors trop tard.

Surveillez ces six signaux :

• Le temps de cycle augmente
• Défaillances ou glissements d’adhérence occasionnels
• La lèvre d'étanchéité semble brillante ou grasse
• Fissures ou distorsion visibles sur la lèvre
• Les pièces commencent à montrer des marques après manipulation
• Le vacuomètre indique plus de 10 % en dessous de la valeur enregistrée lors de la première mise en service

N’importe lequel d’entre eux suffit pour s’arrêter et enquêter. N'attendez pas la pièce tombée pour embellir votre journée.

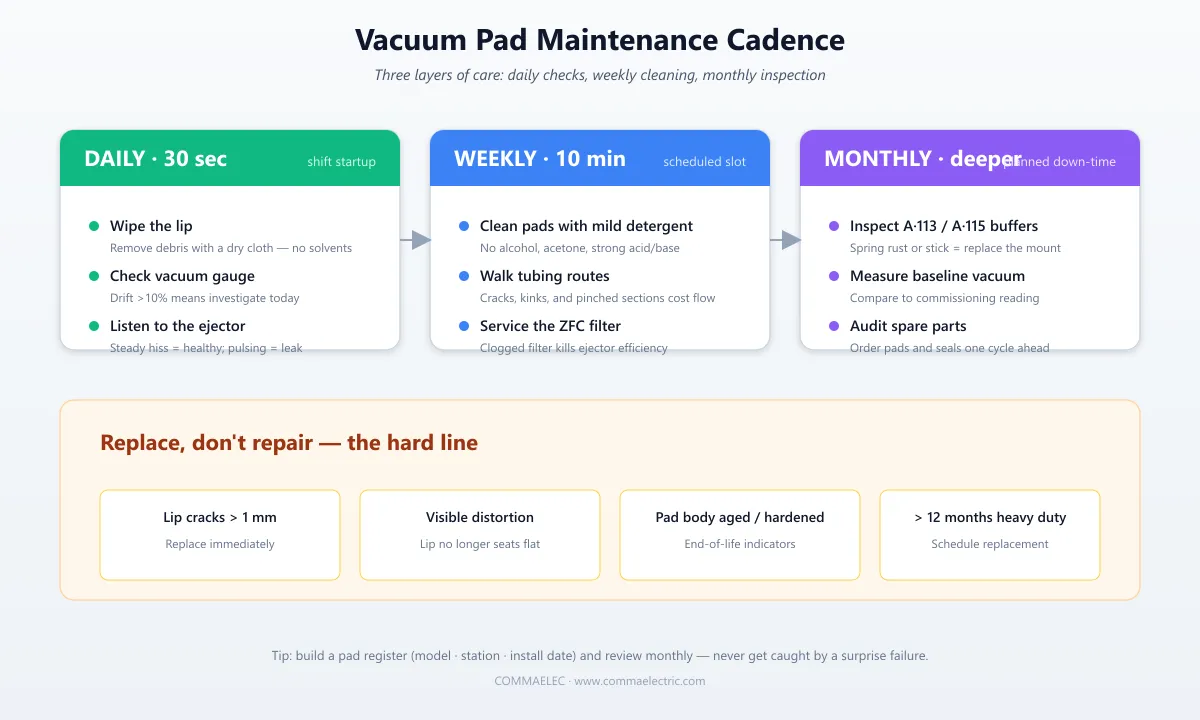

Quotidiennement : 30 secondes suffisent

La maintenance n'est pas un gros projet.Les choses les plus importantes prennent moins d’une minute.

Regardez la lèvre avant de démarrer.Les débris du quart de travail précédent (rebuts d'emballage, poussière de papier, film d'huile, copeaux) détruisent le joint. Essuyer avec un chiffon propre et sec. Évitez les solvants ; un chiffon sec suffit.

Jetez un coup d'œil à la jauge à videe. La plupart des configurations ont une jauge près de l'éjecteur. Notez la lecture lorsque le système est fraîchement mis en service. Comparez quotidiennement. Une dérive allant jusqu'à 5 % correspond à un bruit normal. Plus de 10 % signifie que quelque chose a changé.

Écoutez l'éjector.Un générateur de vide en bonne santé émet un sifflement constant. S'il devient plus fort, plus sourd ou commence à pulser, vous avez probablement une fuite quelque part ou un filtre obstrué.

Ensemble, ces trois contrôles durent environ 30 secondes et comptent comme un contrôle de santé quotidien pour l'ensemble du circuit de vide.

Hebdomadaire : 10 minutes, c'est beaucoup

Bloquez un créneau fixe une fois par semaine et parcourez cette liste.

Nettoyez les coussinets. Laver avec de l'eau tiède et un détergent neutre doux.Évitez l'alcool, l'acétone, les acides forts et les bases fortes – ceux-ci dégradent le NBR, le silicone, le polyuréthane et la plupart des élastomères au niveau moléculaire. Le NBR gonfle dans certains solvants ; le silicone devient cassant dans un acide fort.

Séchez à l’air libre ou utilisez un pistolet à air basse pression.Ne tirez pas avec un pistolet à air haute pression à courte distance, vous déformeriez la lèvre d'étanchéité.

Parcourez la route des tubes.Recherchez des fissures, des durcissements, des plis ou des sections pincées. Les tubes pincés sont l'une des défaillances silencieuses les plus courantes dans les systèmes pneumatiques : les tubes coincés sous les chemins de câbles ou pressés par des axes mobiles développent lentement une section transversale en forme d'haltère à l'intérieur et les pertes de débit peuvent dépasser 30 %.

Nettoyez ou réparez le filtre à vide.Les filtres à vide de la série ZFC et les filtres en ligne HFL de COMMAELEC ont un bol transparent. Lorsqu'il se décolore, réparez-le. Le filtre est essentiellement le poumon du système de vide : lorsqu’il est obstrué, l’éjecteur travaille plus fort, consomme plus d’énergie et meurt plus jeune.

Mensuel : un peu plus approfondi

Les contrôles mensuels vont encore plus loin.

Inspectez les supports à ressort.Les supports tampons à ressort interne A·113 et à ressort externe A·115 de COMMAELEC agissent comme des amortisseurs entre le robot et le patin. Si vous voyez de la rouille, du collage ou un ressort qui ne revient pas après compression, remplacez-le. Un tampon défaillant laisse les impacts se propager directement dans la lèvre d'étanchéité, et ces dommages sont irréversibles.

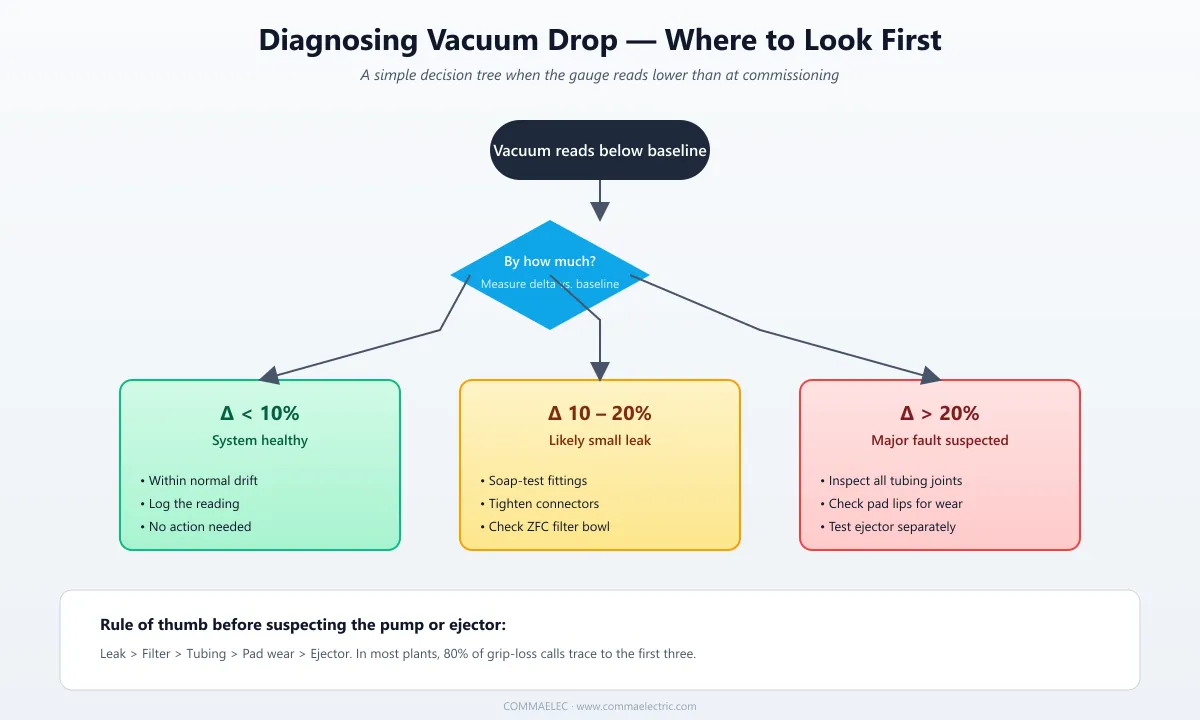

Mesurez le niveau de vide.Débranchez la ventouse de la pièce et lisez le vide du côté de l'éjecteur. Comparez avec la référence que vous avez enregistrée lors de la mise en service :

• Baisse de moins de 10 % → système sain
• Chute de 10 à 20 % → petite fuite probable ; vérifier les raccords
• Chute de plus de 20 % → inspecter les tubes, les raccords, les lèvres et vérifier l'usure

Audit des pièces détachées.Les corps de coussinets durent généralement de 6 à 12 mois selon le cycle de service. Les joints et les joints toriques s'usent plus rapidement. Effectuez une vérification des stocks une fois par mois et commandez des remplacements un mois avant les besoins. J'ai vu des lignes de production s'arrêter à cause d'un seul joint torique manquant – que ce ne soit pas votre cas.

Quand devez-vous remplacer, pas réparer

Certaines conditions signifient que le tampon est terminé – n’essayez pas de le soigner.

• Fissures plus profondes que 1 mm dans la lèvre
• Distorsion visible ; la lèvre ne repose plus à plat
• Corps du tampon endommagé, durci ou vieilli
• Même tampon en service depuis plus de 12 mois dans des conditions intensives

La tentation est de pousser un pad pendant « un quart de travail de plus ». Les pannes de vide sont instantanées : dès que le joint se brise, la pièce tombe. Sachez où se trouve la ligne et ne la franchissez pas dans le seul but d’économiser un cycle de remplacement.

Trois habitudes qui valent la peine d'être bâties

Quelques dernières habitudes, si vous débutez.

Tenez un registre. Une simple feuille de calcul fonctionne :modèle de pad, station, date d'installation, date de remplacement. Révisez-le mensuellement et vous ne serez jamais surpris par un échec soudain.

Photographiez les vieux tampons lorsque vous les échangez.Les nouveaux techniciens ne peuvent souvent pas dire si un tampon usagé est endommagé ou simplement utilisé. Une photothèque construit rapidement votre référence.

Restez en contact avec votre fournisseur. COMMAELECfabrique des composants pneumatiques pour le vide depuis plus d'une décennie. Lorsque vous vous trouvez dans une situation inhabituelle, un ingénieur d'applications expérimenté peut vous éviter des heures de devinettes.

Ventousela conception n'est pas compliquée, mais pour obtenir une longue durée de vie, il faut de petits détails effectués de manière cohérente. Intégrez ce qui précède dans la mémoire musculaire et vos coussinets dureront plus longtemps que ceux de la baie voisine.

Foire aux questions

À quelle fréquence dois-je remplacer une ventouse ?

Tous les 6 à 12 mois est une plage typique. Les cycles à haute fréquence (plus de 10 par minute), les températures élevées et les environnements huileux raccourcissent tous la durée de vie.

L'adhérence de mon tampon s'affaiblit : la pompe à vide est-elle en panne ?

Pas nécessairement. Vérifiez les fuites, vérifiez le filtre, vérifiez la tubulure et suspectez ensuite la pompe. La plupart des pertes d’adhérence remontent aux trois premiers.

La lèvre contient de l'huile qui ne s'enlève pas. Et maintenant ?

Faire tremper pendant environ cinq minutes dans de l'eau tiède avec un détergent neutre, puis essuyer délicatement avec un chiffon doux. Pour les résidus tenaces, une petite quantité d’alcool isopropylique fonctionne, mais évitez les solvants agressifs.
