Ventouses à vide à rotule de base ZP

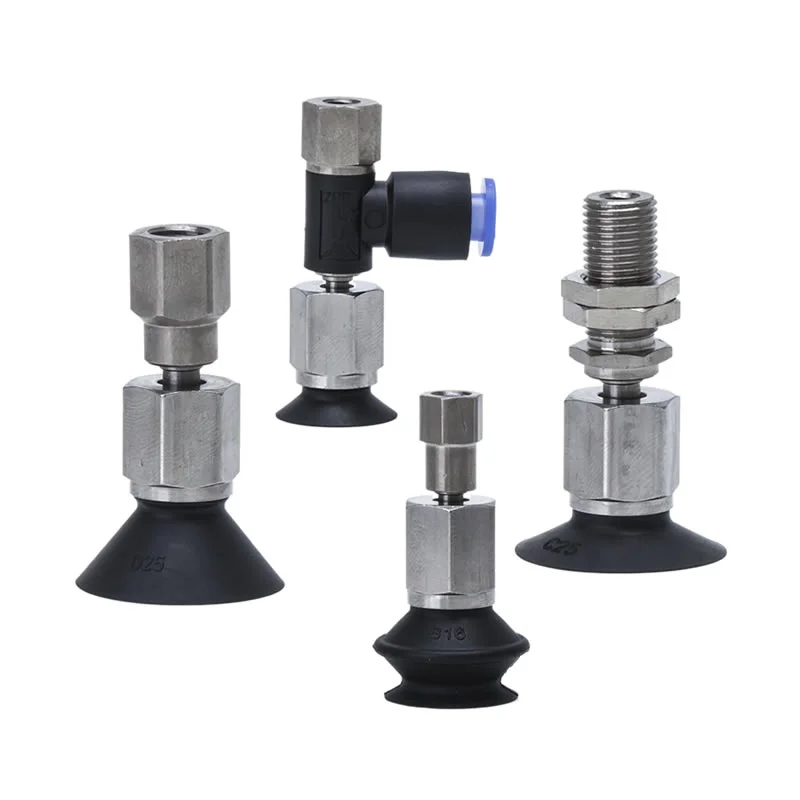

Type de joint à rotule série ZPTF avec adaptateurs de ventouses

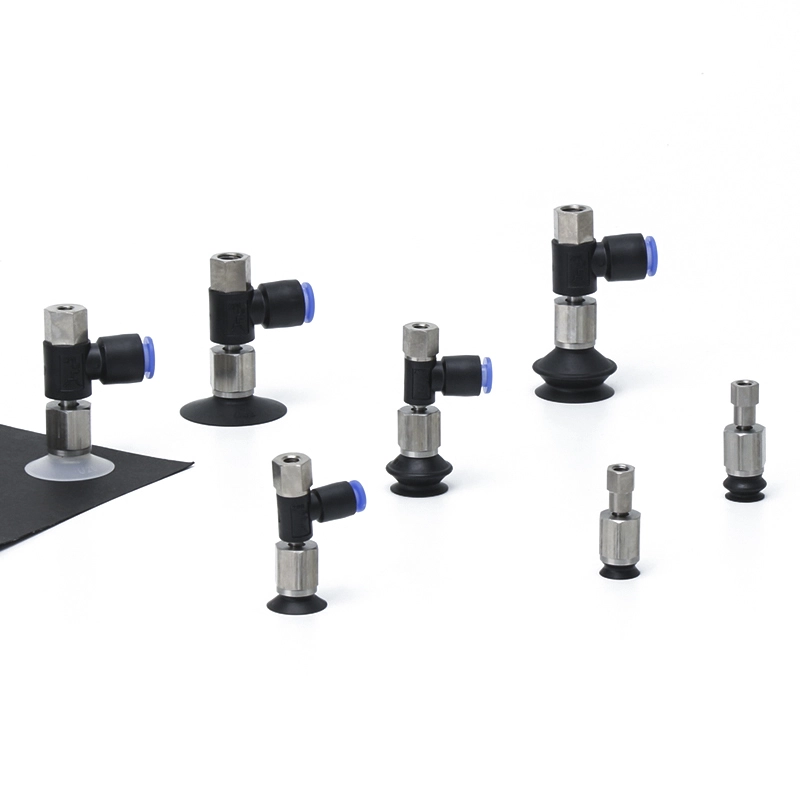

Type de rotule série ZPTF avec ventouses tampons

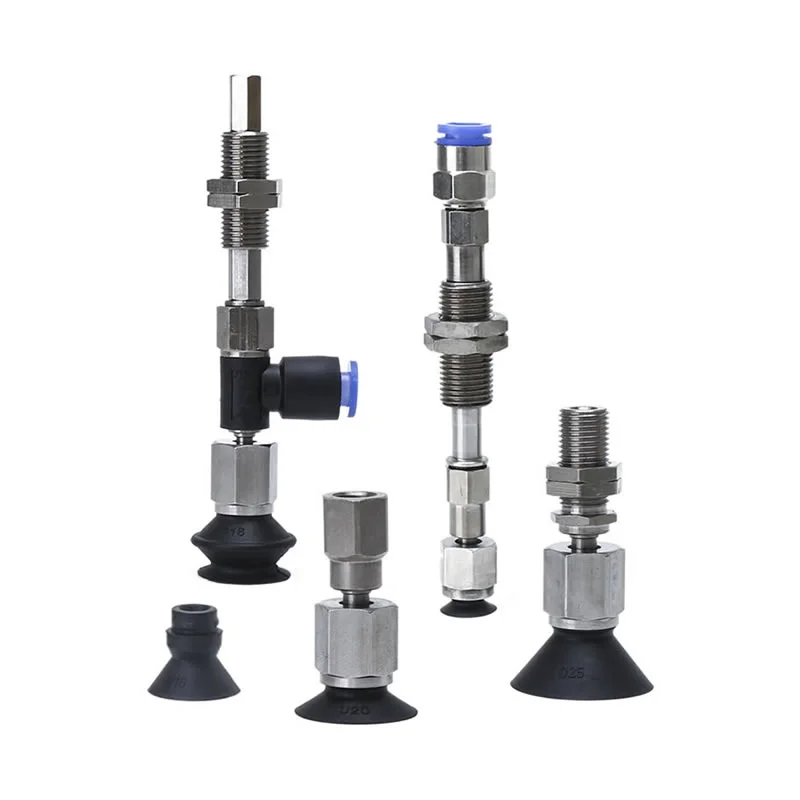

Type de rotule série ZPRF avec ventouses adaptateurs

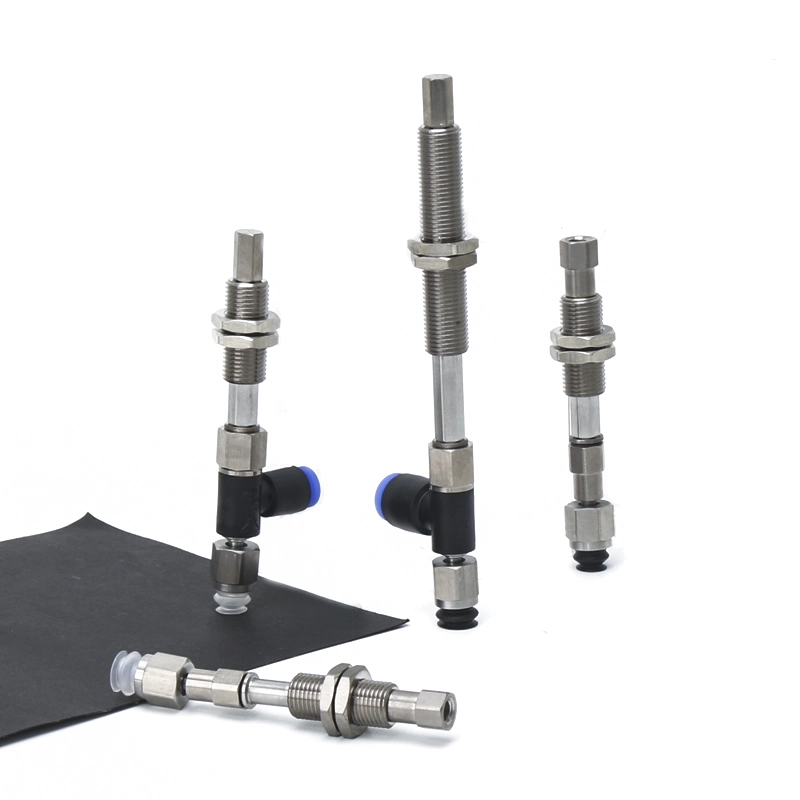

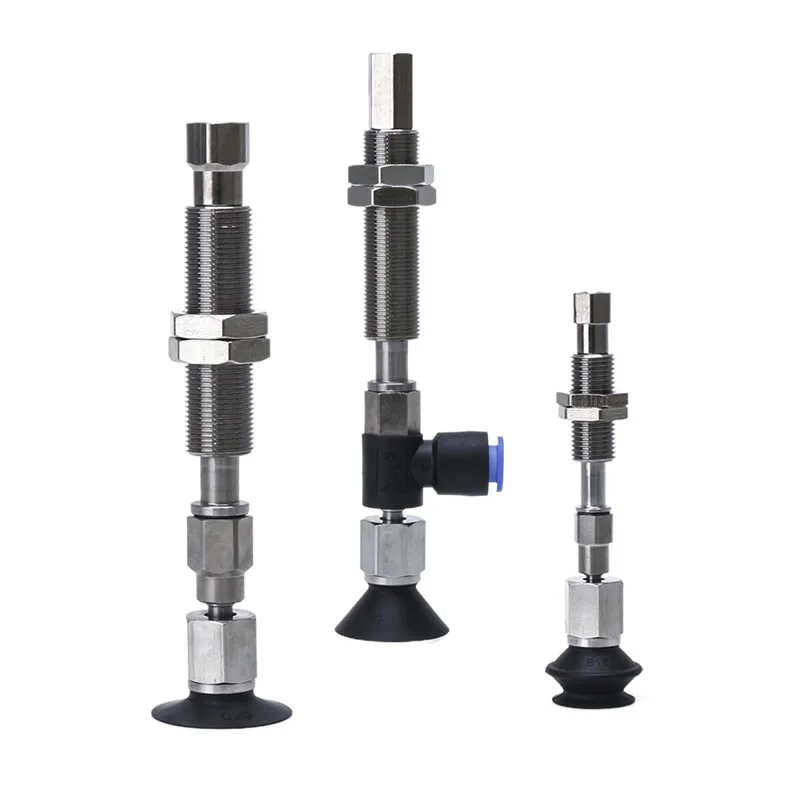

Type de rotule série ZPRF avec ventouses tampons
Description

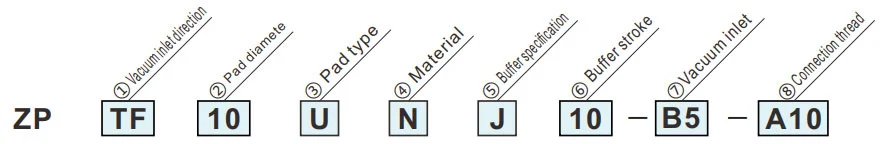

Comment commander
Spécifications / Matériel
Applications
Ressource
Commaelec est l'un des principaux fabricants chinois. La ventouse à vide à rotule de type basique de la série ZP est un composant pneumatique haute performance spécialement conçu pour saisir des pièces irrégulières, inclinées ou incurvées. Sa conception intègre un mécanisme à rotule, rappelant une articulation humaine, au point de connexion de la ventouse ; cette fonctionnalité permet un alignement automatique, permettant à la rotule de tourner librement lorsque la coupelle entre en contact avec une surface inclinée. Il compense automatiquement les écarts angulaires lors des opérations de préhension robotisées, évitant ainsi les fuites de vide causées par une étanchéité imparfaite. Disponible dans des diamètres allant de 10 mm à 32 mm, la série propose également des modèles en option équipés d'un mécanisme tampon (Buffer), avec des courses comprises entre 6 mm et 50 mm, pour protéger les pièces des dommages causés par les chocs mécaniques.
Supériorité technique
Les ventouses à vide à rotule de base ZP ne sont pas de simples composants standards ; ce sont des outils polyvalents conçus pour les environnements hautes performances.
1. Conception de tête pivotante adaptative
Le principal avantage du modèle ZPTF est son mécanisme pivotant à rotule. Cela permet à la ventouse de s'incliner et de tourner, s'alignant automatiquement avec l'angle de la pièce à travailler. Cette fonctionnalité améliore considérablement la stabilité de la manutention industrielle, notamment pour les pièces de carrosserie automobile ou les plastiques moulés.
2. Gamme complète de tailles et de formes
Pour répondre aux divers besoins d’applications, nous proposons une vaste sélection :
Gamme de diamètre :Tailles de précision d'un minimum de 10 mm à 32 mm.
Types de tasses :Disponible en types plats, nervurés, accordéon (soufflet) et profonds pour tout manipuler, des feuilles fines aux objets à texture lourde.
3. Prises de vide flexibles et installation
Les contraintes d'espace dans les machines modernes nécessitent des agencements flexibles. Caractéristiques de nos ventouses à vide à rotule de base ZP :
Options de double sortie :Entrées d'aspiration verticales et horizontales pour une intégration transparente dans des espaces compacts.
Variété de montage :Options pour inclure des adaptateurs ou des supports de tampon spécialisés pour une installation sur mesure.
Avantages principaux
Stabilité de la poignée :En particulier lors de la manipulation de panneaux de carrosserie incurvés, de pièces moulées par injection de forme irrégulière ou de boîtes d'emballage, la conception à rotule des ventouses à vide à rotule de base ZP garantit que les niveaux de vide restent constamment élevés.
Réduction du bruit et des chocs :Lorsqu'il est associé à un support tampon, il absorbe efficacement l'énergie cinétique au contact, prolongeant ainsi la durée de vie globale du système.
Adaptabilité à des conditions de fonctionnement spécialisées :Par exemple, dans l’industrie des batteries lithium-ion, elles peuvent être fabriquées sur mesure entièrement en acier inoxydable ; à l’inverse, dans l’industrie électronique, des matériaux antistatiques peuvent être utilisés.
Scénarios d'application
Pièces automobiles :Saisir des composants incurvés tels que des pare-brise ou des panneaux de porte.
Tri Logistique :Manipulation de colis avec des surfaces inégales.
Électronique 3C :Obtenir une aspiration précise dans les espaces confinés grâce au réglage du joint universel.
Comment commander

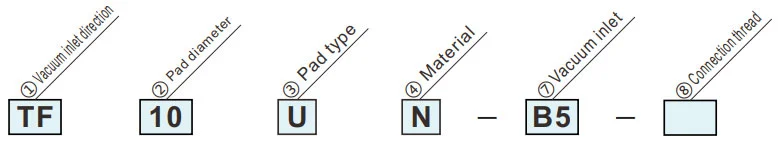

Type de rotule avec adaptateur
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | ConducteurNBR |
| GS | Caoutchouc conducteur en silicone |
Le symbole vert correspond aux modèles personnalisés
|
③Type de tampon
② Diamètre du tampon (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Type plat | ● | ● | ● | ● | ● | ● | |||||||
| C | Type plat avec nervures | ● | ● | ● | ● | ● | ● | |||||||
| B | Type de soufflet | ● | ● | ● | ● | ● | ● | |||||||
| ①Direction d'entrée du vide | D | Type profond | ● | — | ● | — | ● | — | ||||||
| TF | Verticale |
|
⑦Entrée sous vide | Filetage femelle | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Fil de connexion | Filetage mâle | A8 | M8 x1,0 | ● | — | |||||||||
| A10 | M10 x1,0 | — | ● | |||||||||||
|
⑦Entrée sous vide | Filetage femelle | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | RC1/8 | ● | ● | |||||||||||
| RF | Latéral |
|
Montage instantané | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Fil de connexion | Fil femelle | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||
Type de rotule avec tampon
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés
|
③Type de tampon
② Diamètre du tampon (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Type plat | ● | ● | ● | ● | ● | ● | ||||||
| C | Type plat avec nervures | ● | ● | ● | ● | ● | ● | ||||||
| B | Type de soufflet | ● | ● | ● | ● | ● | ● | ||||||
| D | Type profond | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Coup de tampon | 10 | 10 millimètres | ● | ● | |||||||||
| 20 | 20 millimètres | ● | ● | ||||||||||
| 30 | 30 millimètres | ● | ● | ||||||||||
| 40 | 40 millimètres | ● | 一 | ||||||||||
| ①Direction d'entrée du vide | 50 | 50 millimètres | ● | ● | |||||||||
| TF | Verticale |
|
⑦Entrée sous vide | Femelle fil |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | RC1/8 | 一 | ● | ||||||||||
| Montage instantané | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Fil de connexion | Filetage mâle | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Latéral |
|
⑦Entrée sous vide | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Fil de connexion | Filetage mâle | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14 × 1,0 | 一 | ● | ||||||||||
| ⑤Spécification du tampon | |
| J | Tournant |
| K | Non rotatif |
Caractéristiques
| Anneau de verrouillage/type de tampon | Diamètre/dimensions du tampon | Application | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sans anneau de verrouillage | Type plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pour les pièces à surfaces planes et non déformées |
| Type ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pour les pièces à usiner avec des limitations sur la surface d'adsorption | |
| Type plat mince (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les rides ou les déformations pendant l'adsorption peuvent être réduites. | |
| Type plat mince avec des côtes levées (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les pièces peuvent être retirées facilement grâce aux côtes |
|
| Type de soufflet (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Avec anneau de verrouillage | Type plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces à surfaces planes et non déformées |
| Type plat avec des côtes levées (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces facilement déformables. Les pièces à usiner peuvent être facilement retirées grâce aux nervures | |
| Type de soufflet (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Type profond (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pour pièces à surfaces courbes ou pour pièces sphériques | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
