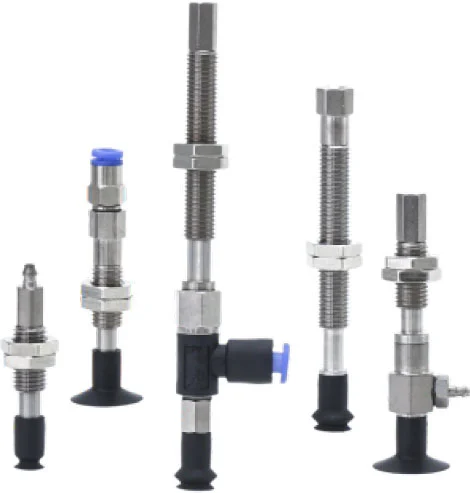

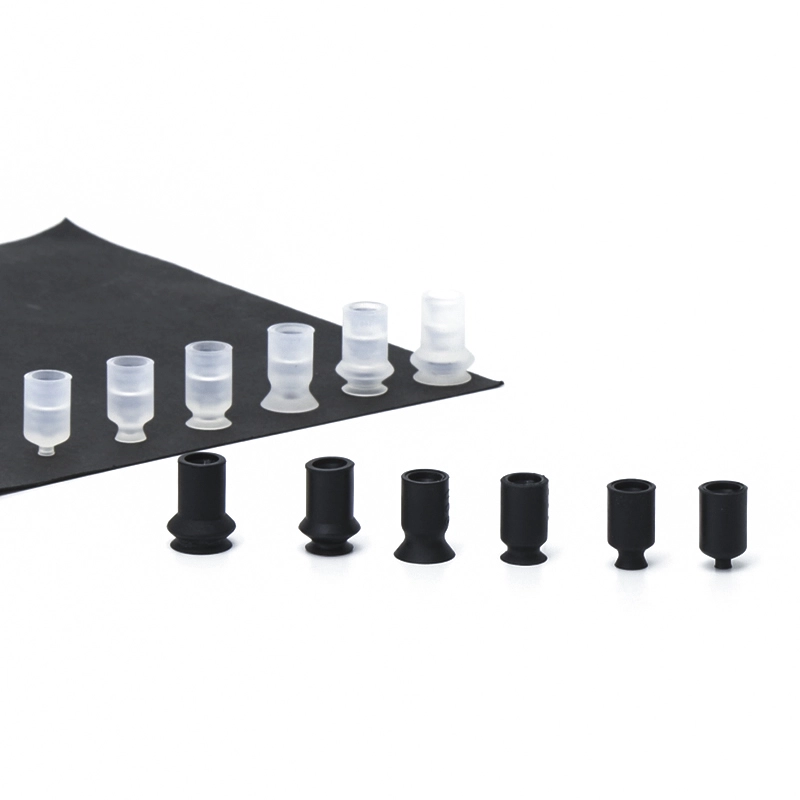

Outil ZP de base sans bague de verrouillage

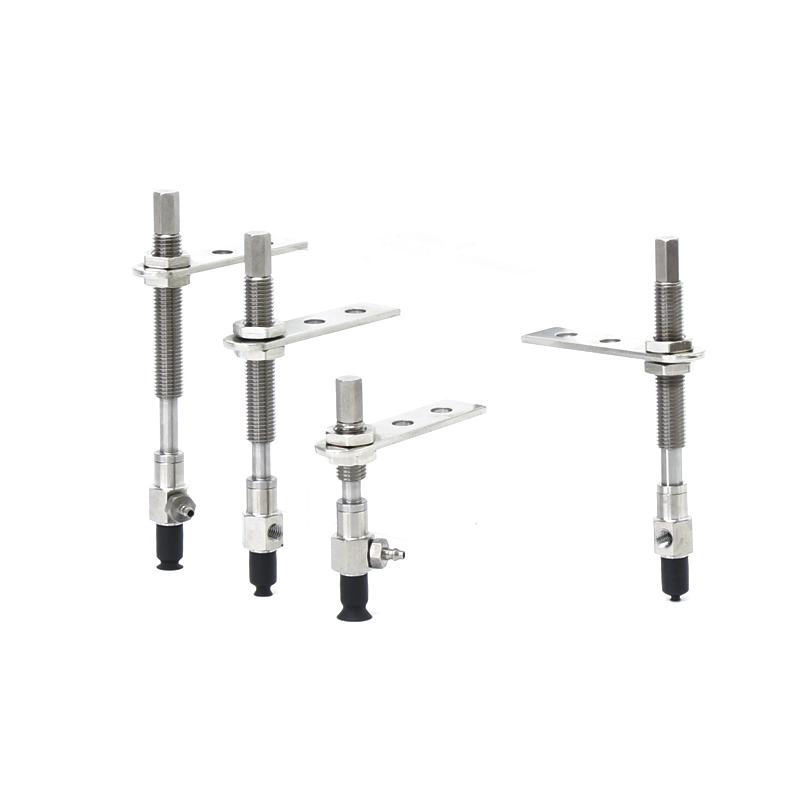

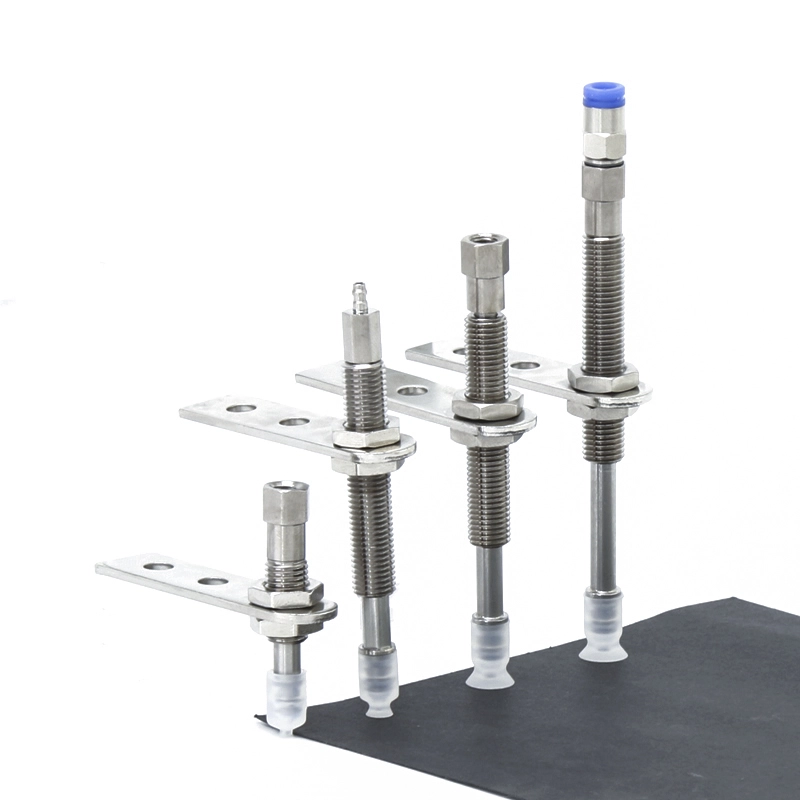

Unité de tampons série ZP

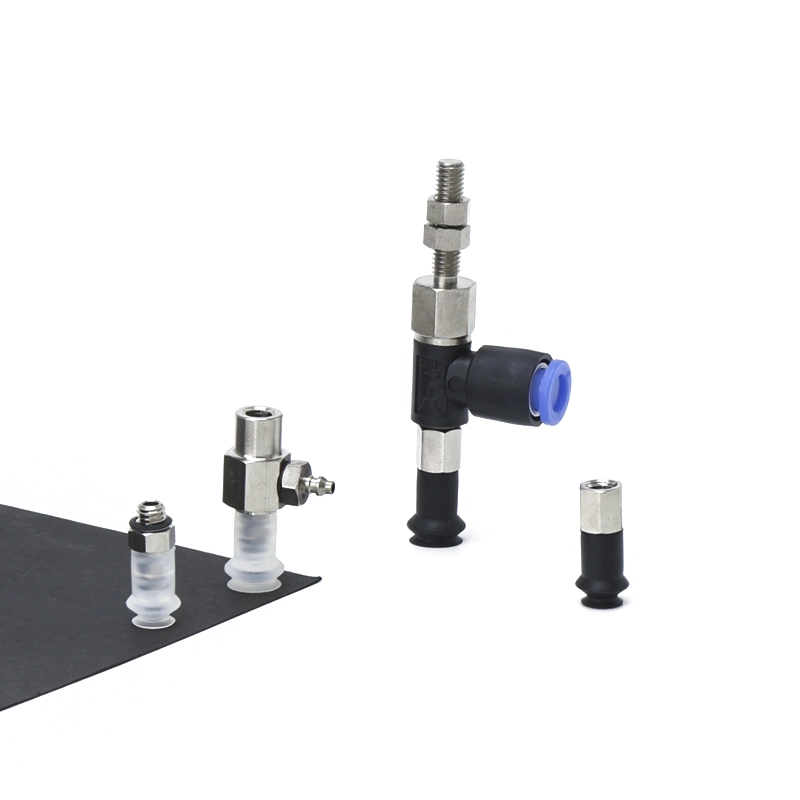

Série ZPT avec ventouses adaptateurs
Série ZPT avec ventouses tampons
Série ZPR avec ventouses adaptatrices
Série ZPR avec ventouses tampons
Série ZPY avec ventouses adaptateurs
Série ZPY avec ventouses tampons
Description

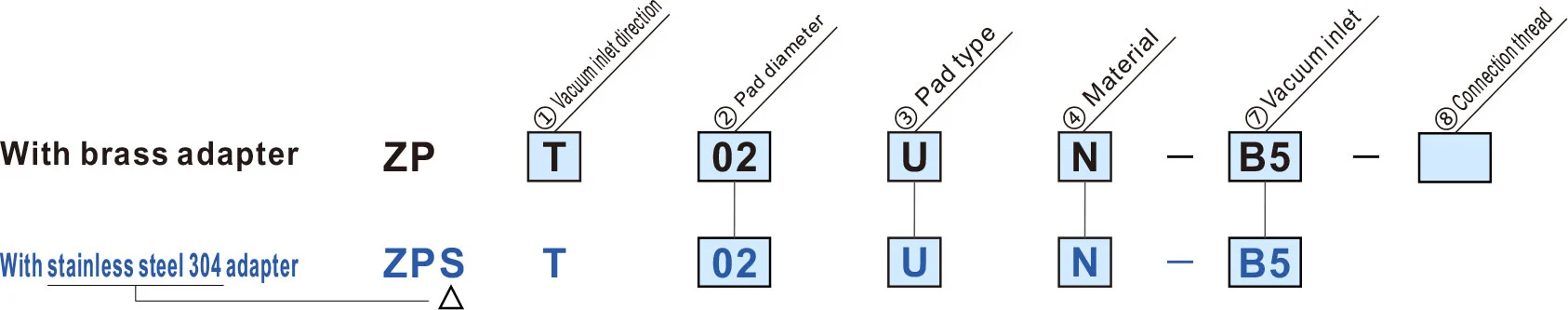

Comment commander
Spécifications / Matériel
Applications
Ressource
Que sont les ventouses à vide ZP Basic sans anneau de verrouillage ?
Définition et fonction
• Outil de préhension sous vide :Crée un joint avec la surface de la pièce pour permettre le levage et le positionnement
• Application flexible :Convient aux surfaces lisses, plates ou légèrement incurvées
• Prise en charge de l'automatisation :Utilisé dans les bras robotisés, les convoyeurs et les systèmes de manutention
Caractéristiques structurelles
• Fabriqué à partir d'élastomères durables tels que le silicone ou le polyuréthane
• Conception légère pour réduire la charge sur les systèmes robotiques
• Disponible en plusieurs diamètres et formes pour différentes applications
Avantages principaux
Installation flexible et facile
• Aucune structure d'anneau de verrouillage ne simplifie le montage et le remplacement
• Réduit le temps d'installation et les efforts de maintenance
Performance d'étanchéité fiable
• Assure une prise stable du vide sur des surfaces lisses et non poreuses
• Maintient une aspiration constante pendant les opérations à grande vitesse
Solution rentable
• La structure simple réduit les coûts de fabrication et de remplacement
• Idéal pour les applications à grande échelle ou à cycle élevé
Durable et résistant à l'usure
• Les matériaux de haute qualité offrent une longue durée de vie
• Résistant à l'abrasion et à un usage répété
Large compatibilité
• Compatible avec divers générateurs de vide et systèmes de montage
• Convient à plusieurs environnements industriels
Processus de personnalisation et de production
Options de personnalisation
Pour répondre aux diverses exigences d'automatisation industrielle, les ventouses à vide Basic sans anneau de verrouillage ZP peuvent être entièrement personnalisées, de la sélection des matériaux à la conception structurelle :
• Sélection des matériaux
o Silicone (SI) : Résistance aux hautes températures, idéale pour l'électronique et les environnements propres
o Polyuréthane (PU) : Excellente résistance à l'usure pour les opérations à cycles élevés
o NBR : Solution économique pour les applications industrielles générales
o Matériaux antistatiques ou alimentaires en option pour les industries spécialisées
• Taille et géométrie
o Large gamme de diamètres pour s'adapter à différentes capacités de charge
o Structures plates ou légèrement à soufflet pour différentes conditions de surface
• Dureté et élasticité (Shore A)
o Matières plus douces pour produits délicats ou fragiles
o Composés plus durs pour une manipulation intensive ou à grande vitesse
o Équilibre optimisé entre flexibilité et durabilité
• Compatibilité de montage et d'interface
o Adaptation à divers supports et systèmes de vide
o Correspondance de la taille du filetage et du type de connexion (métrique, BSP, NPT)
o Intégration avec différents éléments de montage ou adaptateurs
• Conception spécifique à l'application
o Motifs de surface antidérapants pour une meilleure adhérence
o Matériaux résistants à l'huile ou aux produits chimiques pour les environnements difficiles
o Personnalisation des performances à haute ou basse température
Comment commander
|
③Type de tampon
② Diamètre du tampon (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Type plat/type ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type de soufflet | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Type plat mince | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Type plat mince avec nervures | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole bleu correspond aux modèles personnalisés
| Dimensions de montage de l'adaptateur | |
| Si un adaptateur doit être fabriqué par le client, concevez l'adaptateur avec les dimensions indiquées à droite. |
|
| ① Sens d'entrée du vide | ⑦ Entrée de vide | ⑧ Fil de connexion | |||||||
| T | Verticale |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Latéral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Type de diamètre de tampon (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Type plat/type ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type de soufflet | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Type plat mince | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Type plat mince avec nervures | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole bleu représente les modèles personnalisés.
| ⑧ Fil de connexion | ||
| Fil mâle | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Fil de discussion féminin | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Entrée de vide | |||
| Fil mâle | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fil de discussion féminin | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Raccord Ba rb | U4 | Pour tube souple ø4 | M-5AU-4 |
| N4 | Pour tube nylon ø4 | M-5AN-4 | |
| U6 | Pour tube souple ø6 | M-5AU-6 | |
| N6 | Pour tube nylon ø6 | M-5AN-6 | |
| Montage instantané | 04 | ø4 | |
| 06 | ø6 | ||
| ① Sens d'entrée du vide | ⑦ Entrée de vide | |||||||||
| T | Verticale |
|
B3B5U4N4U6N60406 |
|||||||
| R | Latéral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

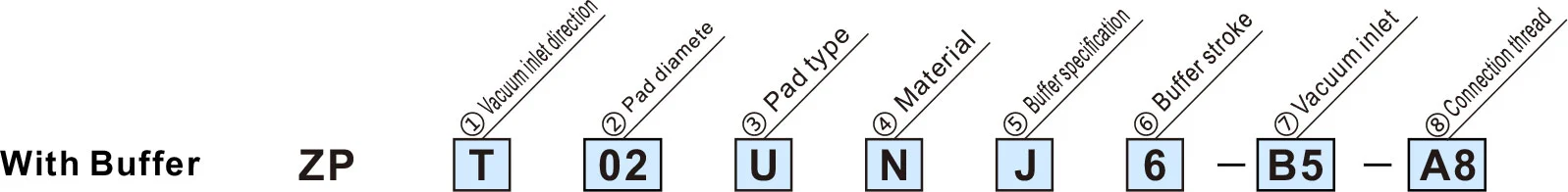

③Type de tampon
② Diamètre du tampon (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Type plat/type ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type de soufflet | — | — | ● | ● | — | — | — | — | — | — |
| Utah | Type plat mince | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Type plat mince avec nervures | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole bleu représente les modèles personnalisés.
| ⑤ Spécification du tampon | |
| J | Tournant |
| K | Non rotatif |
| JN | Tournant (Sans plaque tampon) |
| KN | Non rotatif (Sans plaque tampon) |
| ⑥ Course tampon | |
| 6 | 6 millimètres |
| 10 | 10 millimètres |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Entrée de vide | |||
| Fil mâle | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Fil de discussion féminin | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Raccord cannelé | U4 | Pour tube souple ø4 | M-5AU-4 |
| N4 | Pour tube nylon ø4 | M-5AN-4 | |
| U6 | Pour tube souple ø6 | M-5AU-6 | |
| N6 | Pour tube nylon ø6 | M-5AN-6 | |
| Montage instantané | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Fil de connexion | |
| A8 | M8 x 1,0 |
Caractéristiques
| Anneau de verrouillage/type de tampon | Diamètre/dimensions du tampon | Application | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sans anneau de verrouillage | Type plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pour les pièces à surfaces planes et non déformées |
| Type ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pour les pièces à usiner avec des limitations sur la surface d'adsorption | |
| Type plat mince (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les rides ou les déformations pendant l'adsorption peuvent être réduites. | |
| Type plat mince avec des côtes levées (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les pièces peuvent être retirées facilement grâce aux côtes |
|
| Type de soufflet (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Avec anneau de verrouillage | Type plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces à surfaces planes et non déformées |
| Type plat avec des côtes levées (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces facilement déformables. Les pièces à usiner peuvent être facilement retirées grâce aux nervures | |
| Type de soufflet (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Type profond (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pour pièces à surfaces courbes ou pour pièces sphériques | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
Balises actives: Ventouses à vide de base sans anneau de verrouillage ZP, Chine, fabricant, fournisseur, usine
envoyer une demande
Informations de contact
-
Adresse
Village de Xiaruan Ville de Baishi Ville de Yueqing Province de Zhejiang Chine
-
Tél
-
E-mail
Pour toute demande concernant les ventouses à vide, les générateurs de vide, les accessoires de composants pneumatiques ou la liste de prix, veuillez nous laisser votre e-mail et nous vous contacterons dans les 24 heures.
