L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).

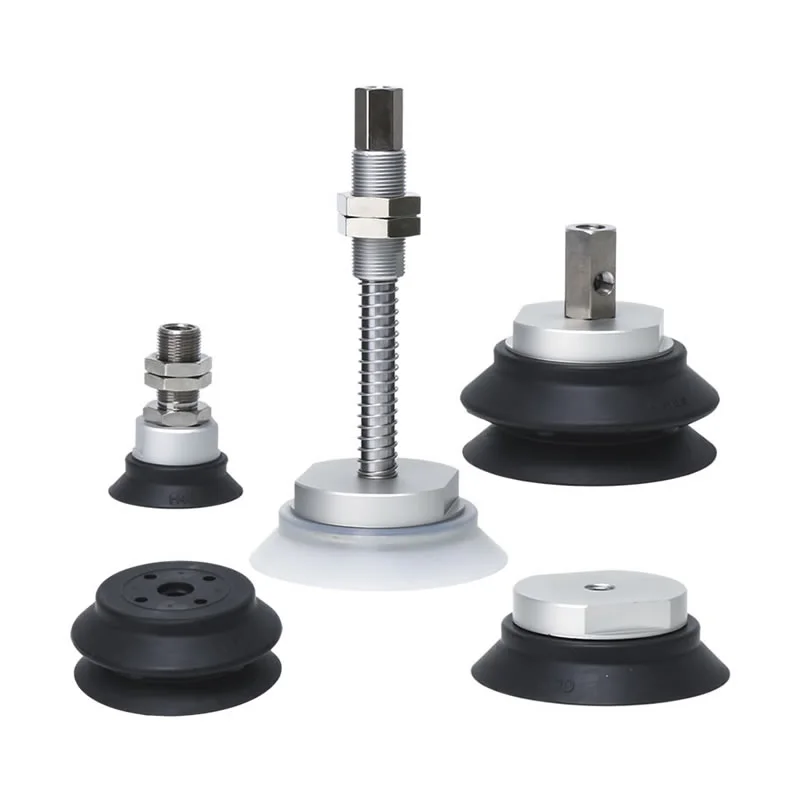

Ventouses à vide Basic avec anneau de verrouillage ZP
Vous recherchez un fabricant et fournisseur chinois fiable ? Ne cherchez plus ! Commaelec est une usine leader proposant des ventouses à vide ZP Basic de haute qualité avec anneau de verrouillage, prenant en charge des solutions personnalisées. Disponible en tailles de 10 à 50 mm avec des types plats, nervurés, en accordéon et profonds, ainsi que des sorties verticales/horizontales. Comprend un tampon en option (course de 6 à 50 mm), des matériaux antistatiques et des accessoires en acier inoxydable, garantissant durabilité, flexibilité et performances stables.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses à vide Basic avec anneau de verrouillage ZP
Unité de tampons série ZP
Série ZPT avec ventouses adaptateurs
Série ZPT avec ventouses tampons
Série ZPR avec ventouses adaptatrices
Série ZPR avec ventouses tampons
Série ZPY avec ventouses adaptateurs
Série ZPY avec ventouses tampons
Description
Comment commander
Spécifications / Matériel
Applications
Ressource

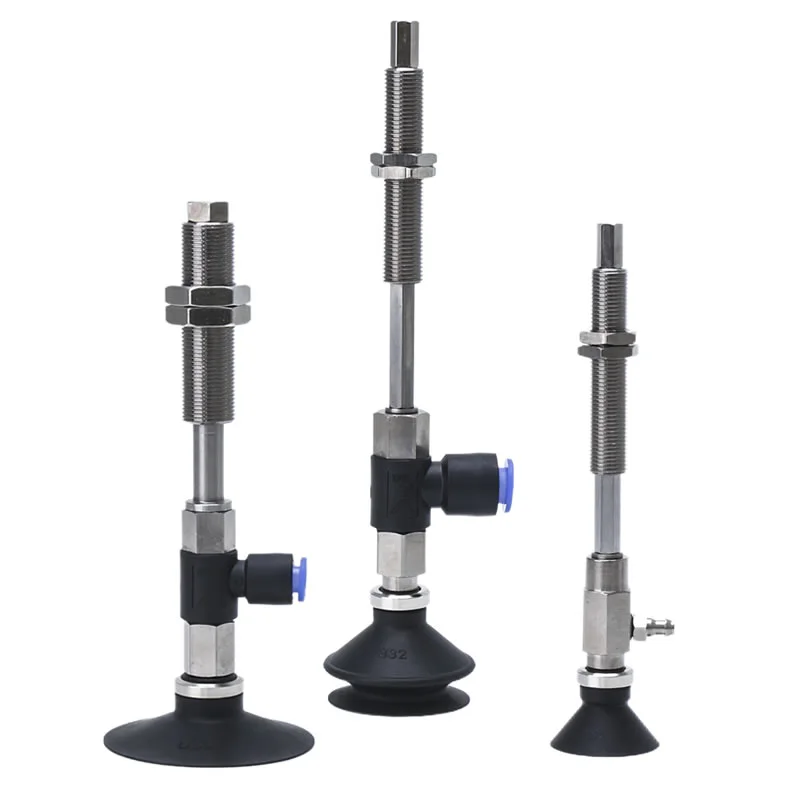

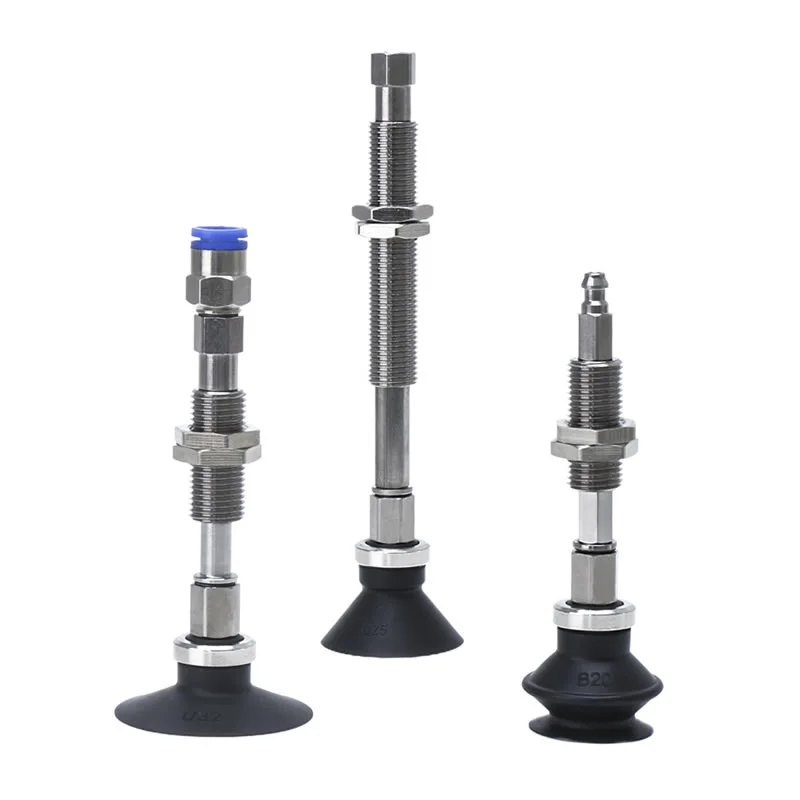

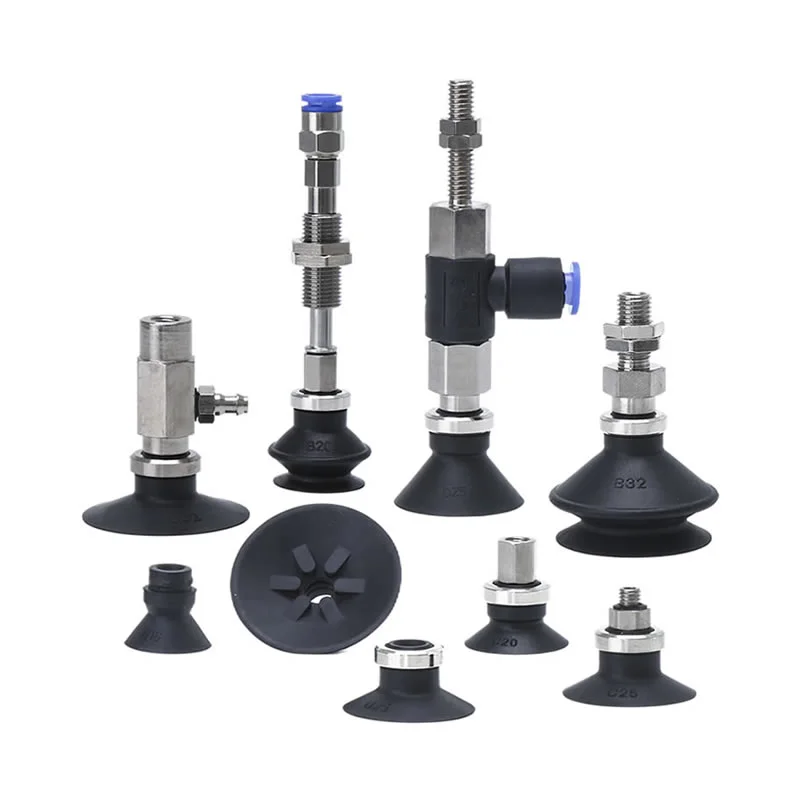

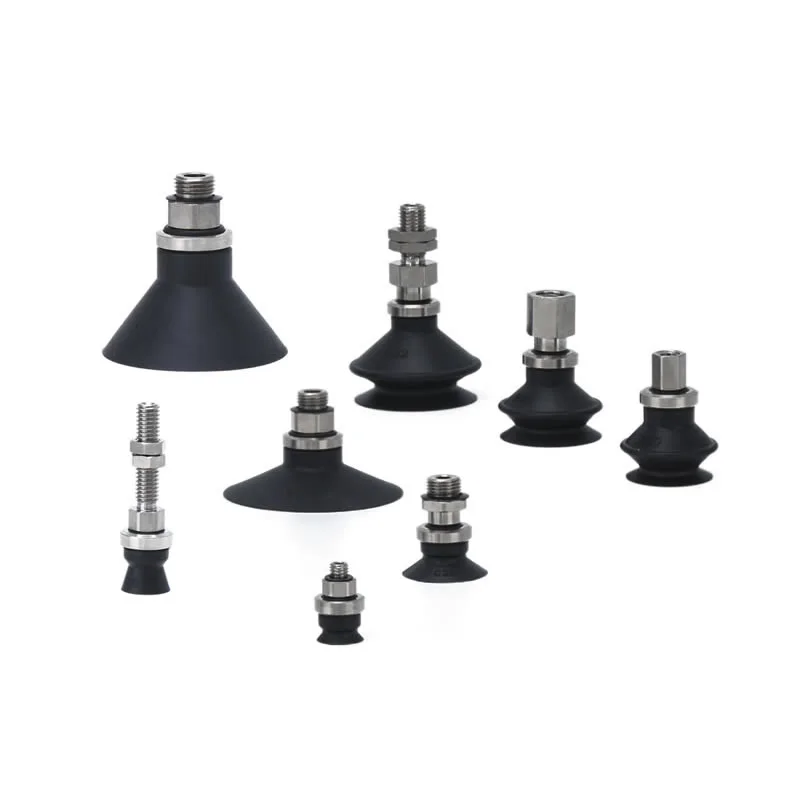

Les ventouses à vide Basic avec anneau de verrouillage ZP sont des composants de préhension par le vide hautes performances conçus pour une manipulation stable et sûre des matériaux dans l'automatisation industrielle. Dotés d'une structure à anneau de verrouillage, ils garantissent une installation ferme, une fiabilité d'étanchéité améliorée et une stabilité opérationnelle à long terme.
Fabriquées par un fabricant, fournisseur et usine professionnel chinois, Commaelec fournit ces ventouses avec une qualité constante, des configurations flexibles et une forte capacité d'approvisionnement pour les applications d'automatisation mondiales.
Que sont les ventouses à vide à anneau de verrouillage ZP de base ?
Définition et fonction
• Solution de préhension par le vide :Crée un joint solide pour soulever, déplacer et positionner les pièces
• Structure de l'anneau de verrouillage :Assure une fixation sûre et empêche le desserrage lors d'opérations à haute fréquence
• Manipulation polyvalente :Convient aux surfaces lisses, plates ou légèrement irrégulières
• Intégration de l'automatisation :Idéal pour les bras robotisés, les systèmes pick-and-place et les lignes de production
Caractéristiques des ventouses à vide Basic avec anneau de verrouillage ZP
Montage sécurisé :
La conception de l'anneau de verrouillage assure une connexion ferme et stable entre la ventouse et l'élément de montage, empêchant le desserrage lors d'opérations à grande vitesse ou répétitives, améliorant ainsi la fiabilité et la sécurité globales du système.
Conception modulaire :
La structure modulaire permet une intégration facile avec différents adaptateurs, supports et unités tampons, permettant une configuration flexible et un remplacement rapide pour s'adapter à divers systèmes d'automatisation.
Formes de tampons polyvalentes :
Les ventouses à vide ZP Basic avec anneau de verrouillage sont disponibles en plusieurs formes pour s'adapter à différentes conditions de surface, garantissant une étanchéité optimale et une préhension stable dans diverses applications.
Plat / Plat avec Côtes :
Les modèles plats sont idéaux pour les surfaces lisses, tandis que les versions nervurées améliorent les performances d'étanchéité et réduisent la déformation, ce qui les rend adaptées à la manipulation du verre, des tôles et des plastiques.
Soufflet:
Les ventouses à soufflet offrent une plus grande flexibilité et une plus grande course, permettant de compenser les surfaces inégales et les variations de hauteur, ce qui est particulièrement utile pour les pièces délicates ou irrégulières.
Profond:
Les ventouses de type profond sont conçues pour manipuler des surfaces courbes ou encastrées, offrant une adaptabilité améliorée et maintenant une prise sûre dans les applications complexes.
Options matérielles :
Disponibles en silicone, polyuréthane, NBR et matériaux antistatiques, ces ventouses peuvent être sélectionnées en fonction de leur résistance à la température, de leur durabilité à l'usure ou des exigences spécifiques à l'industrie telles que l'électronique ou les environnements propres.
Large gamme de tailles :
Avec des diamètres allant de 10 mm à 50 mm, la série couvre une large gamme d'applications allant des petits composants de précision aux pièces plus grandes, garantissant une sélection flexible.
Option antidérapante :
Les surfaces antidérapantes en option améliorent la friction entre la ventouse et la pièce à usiner, réduisant ainsi le risque de glissement et améliorant la stabilité de manipulation lors des opérations à grande vitesse.
Compatibilité:
Conçues pour une intégration transparente, ces ventouses sont compatibles avec divers générateurs de vide, éjecteurs et systèmes de montage, prenant en charge les connexions de vide verticales et horizontales pour une installation flexible.
FAQ
1. Quel est l’avantage de la conception de l’anneau de verrouillage ?
La bague de verrouillage garantit une installation sécurisée, empêchant le desserrage et améliorant la stabilité lors des opérations à grande vitesse.
2. Quels matériaux sont disponibles ?
Les options incluent le silicone, le NBR, le polyuréthane et les matériaux antistatiques pour les industries spécialisées.
3. Le produit peut-il être personnalisé ?
Oui, Commaelec propose des solutions entièrement personnalisées comprenant la taille, le matériau, la structure et les options de montage.
4. À quelles industries conviennent ces ventouses à vide Basic avec anneau de verrouillage ZP ?
Ils sont largement utilisés dans les secteurs de l’emballage, de l’électronique, de l’automobile et de l’automatisation générale.
5. Comment le tampon améliore-t-il les performances ?
Le tampon réduit les chocs et les vibrations, protégeant à la fois la pièce et l'équipement tout en prolongeant la durée de vie.

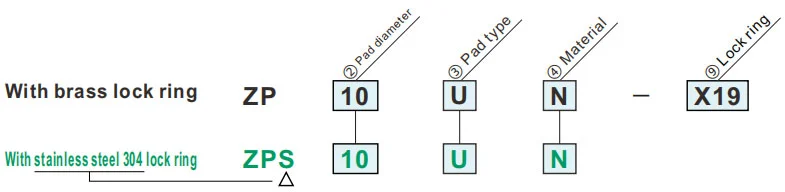

Comment commander
| Modèles/dimensions de bague de verrouillage | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Laiton S/Acier inoxydable | ||||||||||||||||||||||||||
|
③Type de tampon
② Diamètre du tampon (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Type plat | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Type plat avec nervures | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Type de soufflet | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Type profond | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Anneau de verrouillage | |
| Néant | Avec anneau de verrouillage |
| X19 | Sans anneau de verrouillage |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Conduiteslionerube |
Le symbole vert est un modèle personnalisé.
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Canducie trancherube |
Le symbole vert est celui des madels déchus.
|
③Type de tampon
② Diamètre du tampon (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Type plat | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Type plat avec nervures | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Type de soufflet | ● | ● | ● | ● | ● | ● | ● | ● | |||||

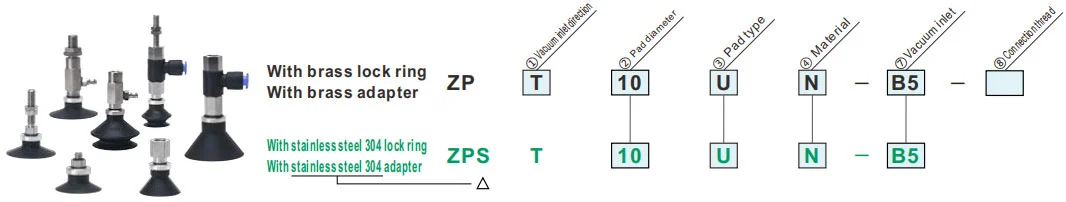

| ①Direction d'entrée du vide | D | Type profond | ● | - | ● | - | ● | - | ● | - | ||||
| T | Verticale |
|
⑦passe sous vide | Filetage mâle | AS5 | M5 × 0,8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5 × 0,8 | ● | - | - | |||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8x1.0 | - | ● | ● | ||||||||||
|
Filetage femelle | B5 | M5 × 0,8 | ● | ●- | - | ||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | RC1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Latéral |

|
Montage instantané | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Filetage de connexion | Filetage mâle | A5 | M5 × 0,8 | ● | - | - | ||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1,0 | - | ● | ● | ||||||||||
| Filetage femelle | B5 | M5 × 0,8 | ● | ● | - | |||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | Mo×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Entrée de vide | B5 | M5 × 0,8 | ● | ● | ● | |||||||
| Raccord cannelé | U4 | Pour tube souple ø4 | ● | ● | - | |||||||||
| N4 | Pour tube nylon ø4 | ● | ● | - | ||||||||||
| U6 | Pour tube souple ø6 | ● | ● | ● | ||||||||||
| N6 | Pour tube nylon ø6 | ● | ● | - | ||||||||||
| ⑧fil de connexion | Filetage mâle | A5 | M5 × 0,8 | ● | - | - | ||||||||
| A6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| A8 | M8 × 1,0 | - | ● | ● | ||||||||||
| Filetage femelle | B5 | M5 × 0,8 | ● | ● | - | |||||||||
| B6 | M6 × 1,0 | ● | ● | ● | ||||||||||
| B8 | M8 × 1,25 | - | ● | ● | ||||||||||
| Comment remplacer le tampon |
|
Les plaquettes étant essentiellement en caoutchouc, la détérioration est inévitable. Le taux de détérioration dépend de facteurs tels que les conditions d'utilisation, l'environnement et la température. Un entretien régulier doit être effectué. Si un tampon semble endommagé, fissuré, fissuré ou abrasé, remplacez-le immédiatement. Veillez également à ne pas endommager la surface extérieure du coussin.
1. Tirez l'anneau de verrouillage vers le haut et, après l'avoir soulevé jusqu'à l'adaptateur, retirez l'ancien tampon en le tirant vers le bas.
|
| ④Matériel | |
| N | NBR |
| S | Caoutchouc silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Rubbe propice aux boissons |
Le symbole vert est un modèle abandonné.
|
③Type de tampon
② Diamètre du tampon (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Type plat | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Type plat avec nervures | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Type de soufflet | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Type profond | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Coup tampon | 6 | 6mm | ● | - | - | |||||||
| 10 | 10 millimètres | ● | ● | ● | ||||||||
| 15 | 15 mm | ● | - | - | ||||||||
| 20 | 20 millimètres | ● | ● | ● | ||||||||
| 25 | 25 mm | ● | - | - | ||||||||
| 30 | 30 millimètres | ● | ● | ● | ||||||||
| 40 | 40 millimètres | ● | ● | - | ||||||||
| 50 | 50 millimètres | ● | ● | ● | ||||||||
| ⑦passe sous vide | Filetage femelle | B5 | M5 × 0,8 | ● | ● | ● | ||||||
| B01 | RC1/8 | - | - | ● | ||||||||
| Montage instantané | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Raccord cannelé | U4 | Pour tube souple ø4 | ● | - | - | |||||||
| N4 | Pour tube nylon ø4 | ● | - | - | ||||||||
| U6 | Pour tube souple ø6 | ● | ● | ● | ||||||||
| N6 | Pour tube nylon ø6 | ● | ● | ● | ||||||||
| Montage instantané | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Filetage femelle | B5 | M5 × 0,8 | ● | ● | ● | |||||||
| Raccord cannelé | U4 | Pour tube souple ø4 | ● | ● | - | |||||||
| N4 | Pour tube nylon ø4 | ● | ● | - | ||||||||
| U6 | Pour tube souple ø6 | ● | ● | ● | ||||||||
| N6 | Pour tube nylon ø6 | ● | ● | ● | ||||||||
| ⑧Fil de connexion | Filetage mâle | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||

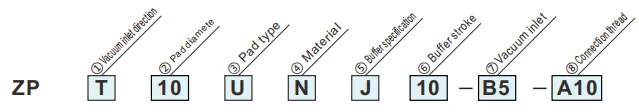

| ⑤Spécification du tampon | |
| J | Tournant |
| K | Non rotatif |
| ① Sens d'entrée du vide | ||
| T | Verticale |
|
| R | Latéral |
|
| Y |
|
|
Force réactive du ressort
| Fil de connexion | M8×1 | M10×1 | M14×1 | |
| Couple de serrage [N ·m] | 1,5 ~ 2,0 | 2,5 ~ 3,5 | 6,5 ~ 7,5 | |
| Force de réaction du ressort[N] | À0 course | 0.8 | 1.0 | 2.0 |
| A pleine course | 1.2 | 3.0 | 5.0 | |
Caractéristiques
| Anneau de verrouillage/type de tampon | Diamètre/dimensions du tampon | Application | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||

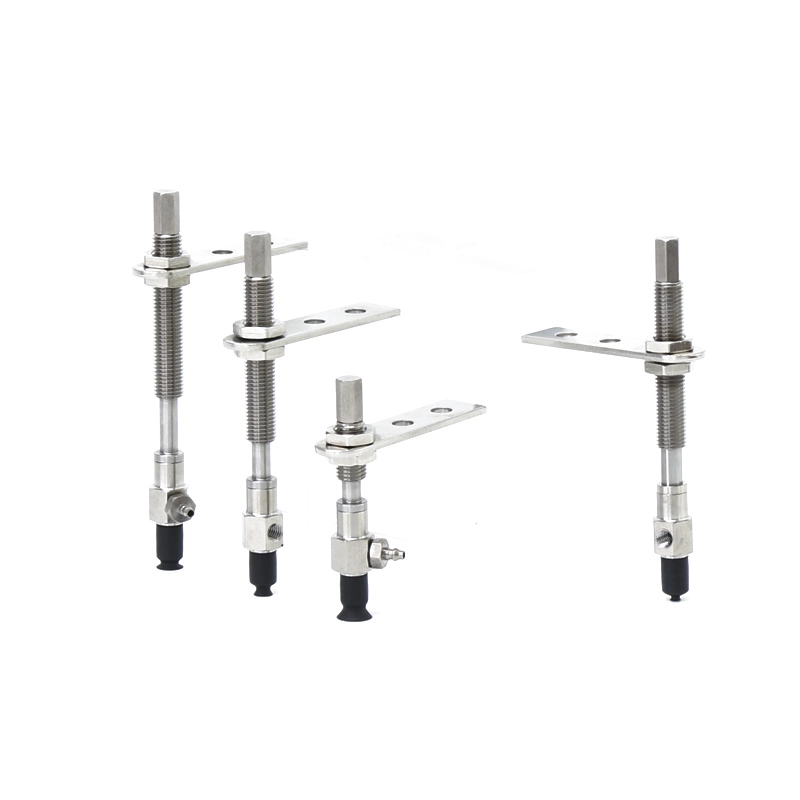

| Sans anneau de verrouillage | Type plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pour les pièces à surfaces planes et non déformées |
| Type ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pour les pièces à usiner avec des limitations sur la surface d'adsorption | |
| Type plat mince (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les rides ou les déformations pendant l'adsorption peuvent être réduites. | |
| Type plat mince avec des côtes levées (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les pièces peuvent être retirées facilement grâce aux côtes |
|
| Type de soufflet (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Avec anneau de verrouillage | Type plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces à surfaces planes et non déformées |
| Type plat avec des côtes levées (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces facilement déformables. Les pièces à usiner peuvent être facilement retirées grâce aux nervures | |
| Type de soufflet (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour une utilisation là où il n'y a pas de place pour un tampon ou pour des pièces à surfaces inclinées | |
| Type profond (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pour pièces à surfaces courbes ou pour pièces sphériques | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF

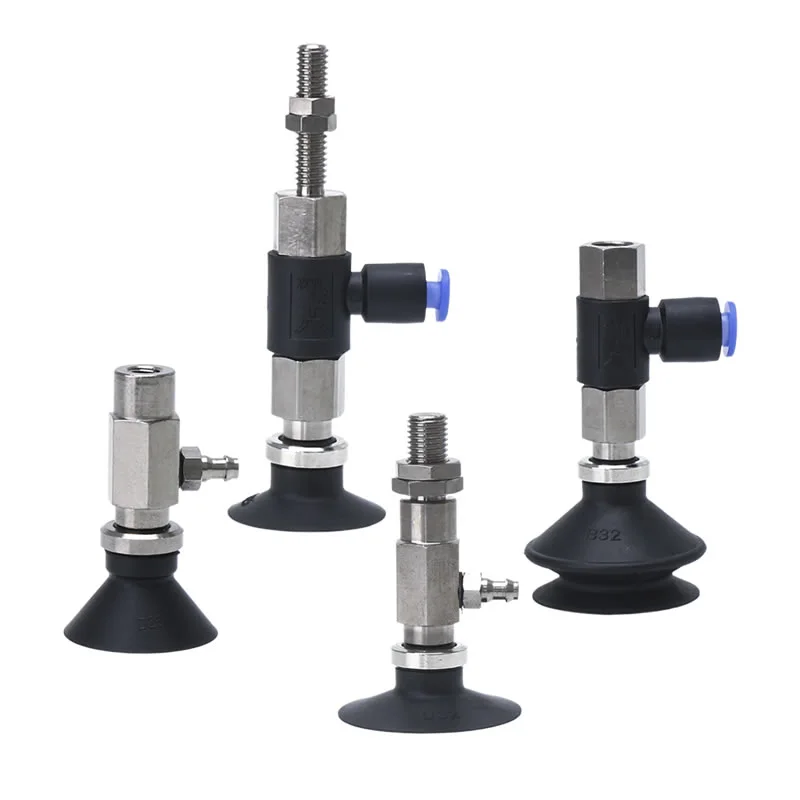

Balises actives: Ventouses à vide de base avec anneau de verrouillage ZP, Chine, fabricant, fournisseur, usine
envoyer une demande
Informations de contact
-
Adresse
Village de Xiaruan Ville de Baishi Ville de Yueqing Province de Zhejiang Chine
-
Tél
-
E-mail
Pour toute demande concernant les ventouses à vide, les générateurs de vide, les accessoires de composants pneumatiques ou la liste de prix, veuillez nous laisser votre e-mail et nous vous contacterons dans les 24 heures.
