Ventouses à vide à soufflet à 5,5 étages ZP3P-JT
Nous vous invitons à choisir parmi les ventouses à vide à soufflet à 5,5 étages ZP3P-JT de notre usine, disponibles dans une gamme de diamètres, notamment 20 mm, 25 mm, 32 mm, 40 mm et 50 mm. Cette série est spécialement conçue pour les applications automatisées d'emballage sous film dans les industries alimentaire et médicale, et convient également parfaitement à la manipulation de divers matériaux flexibles sujets à la déformation. La structure à 5,5 soufflets (accordéon) comporte des nervures de support internes intégrées qui empêchent efficacement les parois de la ventouse de coller les unes aux autres ; de plus, la capacité de course d'amortissement inhérente à cette conception compense automatiquement les différences de hauteur rencontrées lors de la préhension de matériaux ensachés.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

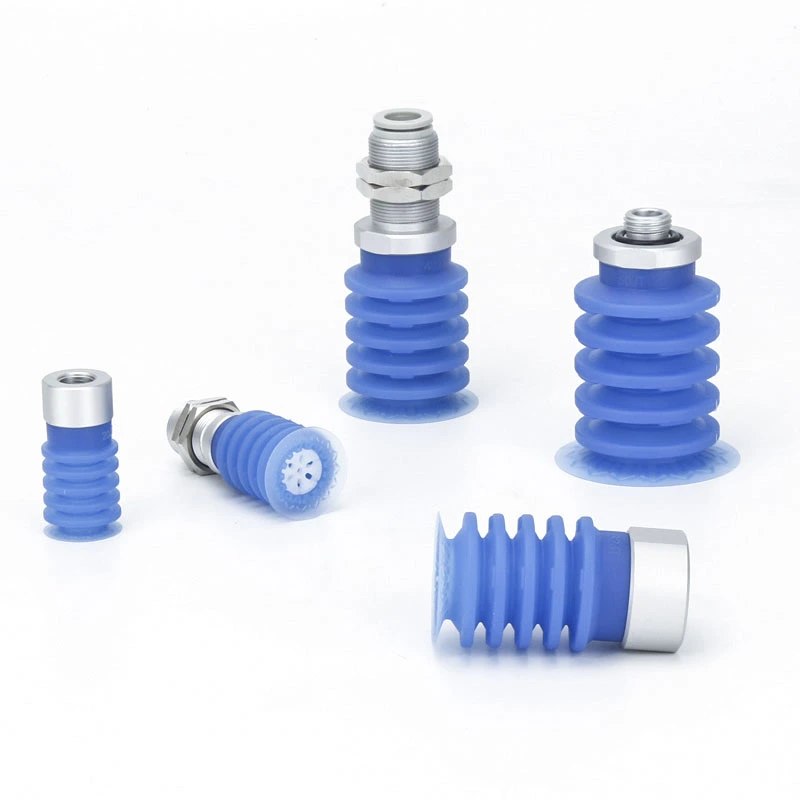

Ventouses à vide à soufflet à 5,5 étages ZP3P-JT
Unité de ventouse à soufflet à 5,5 étages série ZP3P
Série ZP3P-T avec soufflet adaptateur, ventouses à 5,5 étages
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
À quoi servent les ventouses à vide à soufflet à 5,5 étages ZP3P-JT ?

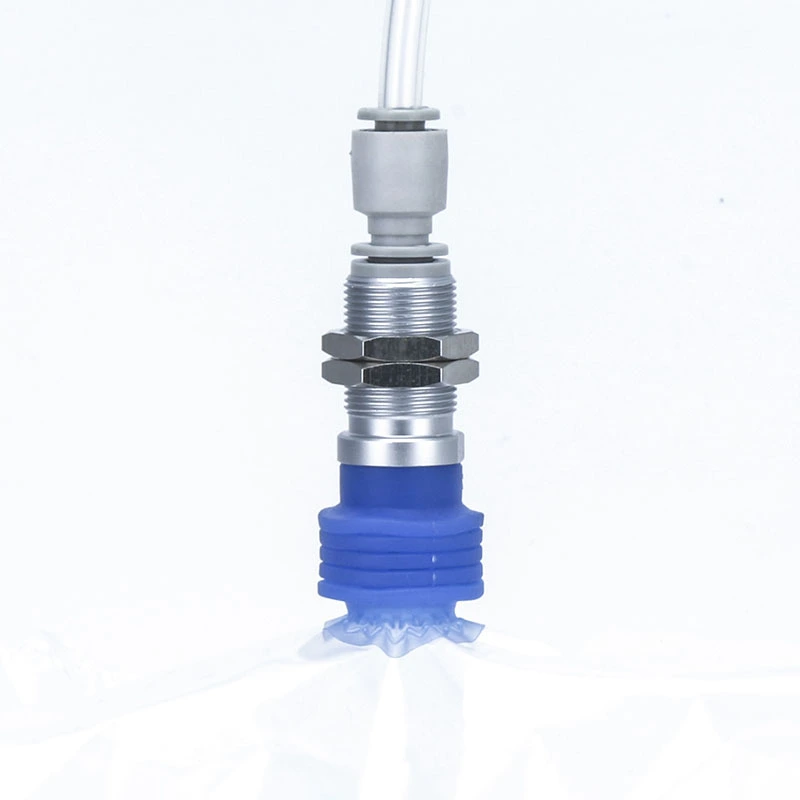

Conçu pour la manipulation automatisée d'emballages en film hautement déformables dans les industries alimentaires et médicales.
Gère les emballages de liquides/poudres, notamment les sachets de boissons, les sachets de sauce, les sachets de lait en poudre et les sachets de farine.
Convient aux films minces, aux feuilles d'éthylène, aux feuilles de plastique et à d'autres matériaux flexibles dans les systèmes de prélèvement et de placement automatisés de haute précision.
Prend également en charge les scénarios d’automatisation industrielle légère avec des exigences d’hygiène strictes.
Principales caractéristiques du soufflet à 5,5 étages
Structure de type accordéon :Les ventouses à vide à soufflet à 5,5 étages ZP3P-JT sont dotées d'une conception à soufflet multicouche renforcée par des nervures de support, empêchant efficacement l'adhérence et assurant un fonctionnement fluide.

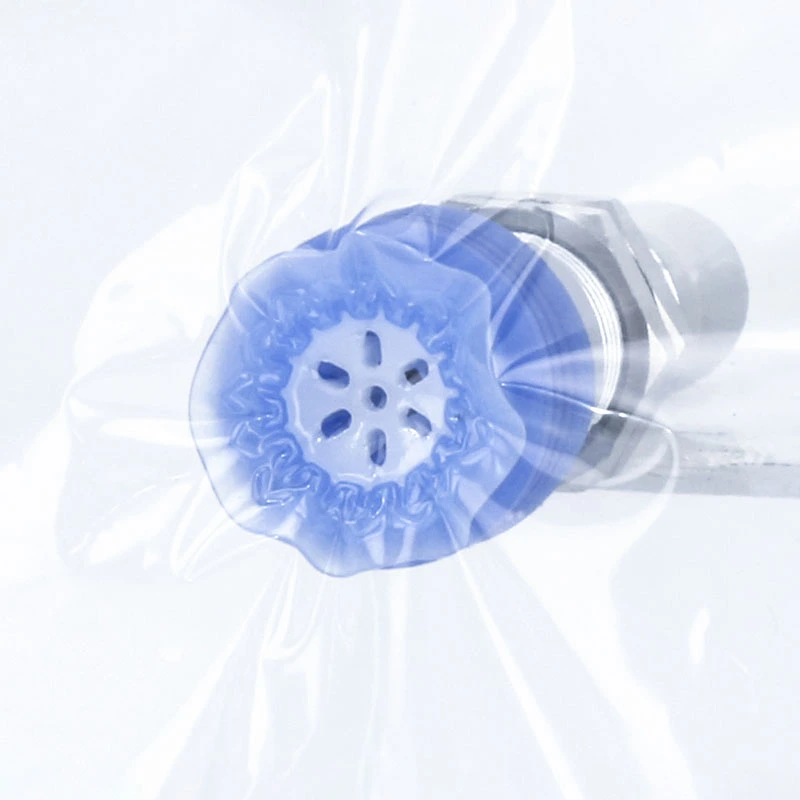

Jupe en film flexible :Assure une étanchéité parfaite, réduit les fuites et prévient les plis.
Canaux de vide labyrinthe :Élargissez la zone d'aspiration et maintenez le débit de vide pour une préhension fiable.

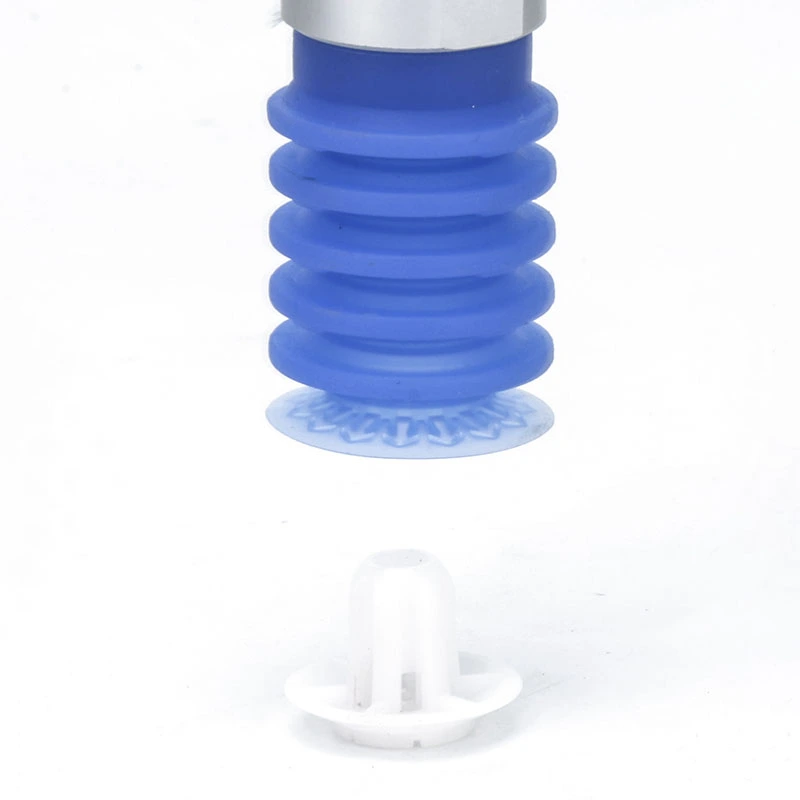

Pièce jointe du guide :Minimise la déformation de la coupelle et les vibrations des composants pendant le fonctionnement.
Course amortie :Compense les variations de hauteur des composants en sac.
Écran filtrant en acier inoxydable :Empêche l'intrusion de corps étrangers et permet un nettoyage facile.
Matériau et construction
Fabriqué à partir de silicone certifié FDA pour films de qualité médicale.
Option en silicone bleu adaptée aux lignes de transformation alimentaire et aux emballages cosmétiques, avec capacité de détection de contamination.
Pièces jointes disponibles
Fixations de guidage pour une stabilité améliorée.
Tampons en option pour réduire la déformation.
Configurations monocouches ou multicouches en fonction des besoins des applications.
Tailles disponibles

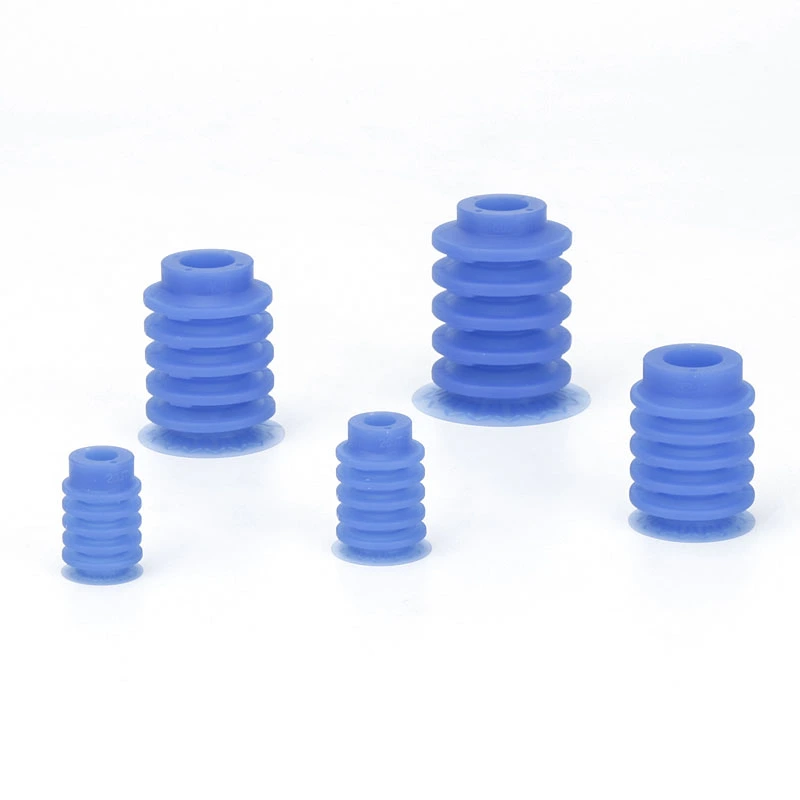

Diamètres :20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Compatible avec les systèmes automatisés pour divers scénarios industriels et de manipulation de pièces.

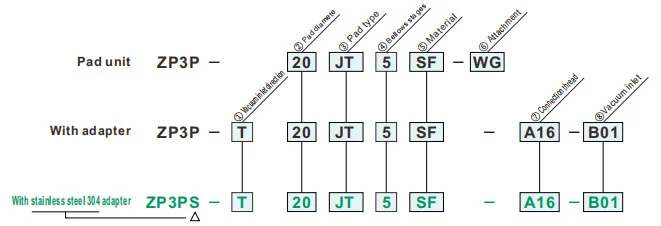

Comment commander
- Pour le transfert par adsorption de pièces sous emballage en film souple flexible
- Jupe à film mince et nervures de forme spéciale
- Fixation du guide, Accélération/décélération : Transfert par adsorption possible en 4G
- Tampon de couleur bleue, facile à distinguer le tampon à vide par couleur lors de l'inspection de la contamination
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Diamètre du tampon (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Type de tampon | |
| JT | Type de soufflet |
| ④Étages à soufflet | |
| 5 | 5.5 étapes |
| ⑤Matériel | |
| SF | Caoutchouc de silicone |
| ⑥Pièce jointe | |
| GT | Avec pièce jointe |
| ⑦Fil de connexion | ⑧Entrée sous vide | Diamètre du tampon | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Néant | - | Mâle fil |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Femelle fil |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mâle fil |
A16 | M16 x1,0 | Femelle fil |
B01 | RC1/8 | ● | - |
| Une seule touche ajustement |
08 | RC1/4 | ● | - | |||
| A20 | M20 x1,0 | Femelle fil |
B02 | 8mm | - | ● | |
| Une seule touche ajustement |
10 | 10mm | - | ● | |||
Remplacer l'accessoire
Caractéristiques
| Plage de température de fonctionnement | - 30 ~ 90 ℃ | |
| Tampon | Matériel | Caoutchouc de silicone |
| Couleur | Bleu | |
| Dureté (Shore A : ±5°) | A40/S | |
| Pièce jointe | Matériel | Résine synthétique |
| Couleur | Blanc | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
