Ventouses à vide à rotule haute rigidité ZP3E
Les ventouses à vide à rotule haute rigidité ZP3E de Chine Commaelec proposent des solutions personnalisées pour la manipulation de charges lourdes et de grandes surfaces. Avec une surface d'étanchéité rainurée et une conception à rotule, ils assurent une adhérence stable sur des matériaux inégaux ou poreux. Idéals pour le verre, les tôles et les emballages, ils offrent des performances fiables et non marquantes dans les systèmes automatisés.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

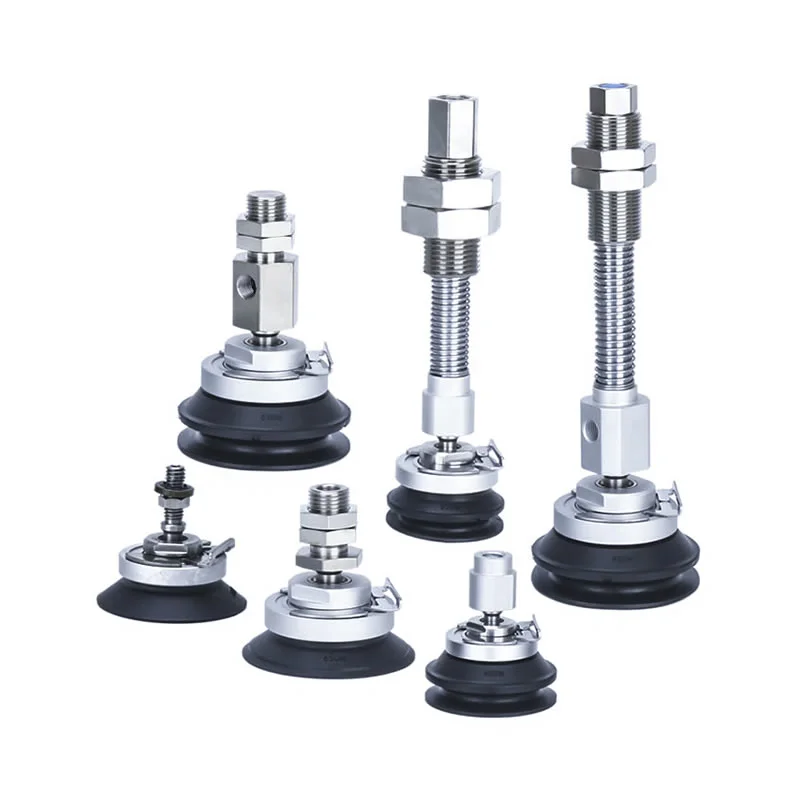

Ventouses à vide à rotule haute rigidité ZP3E

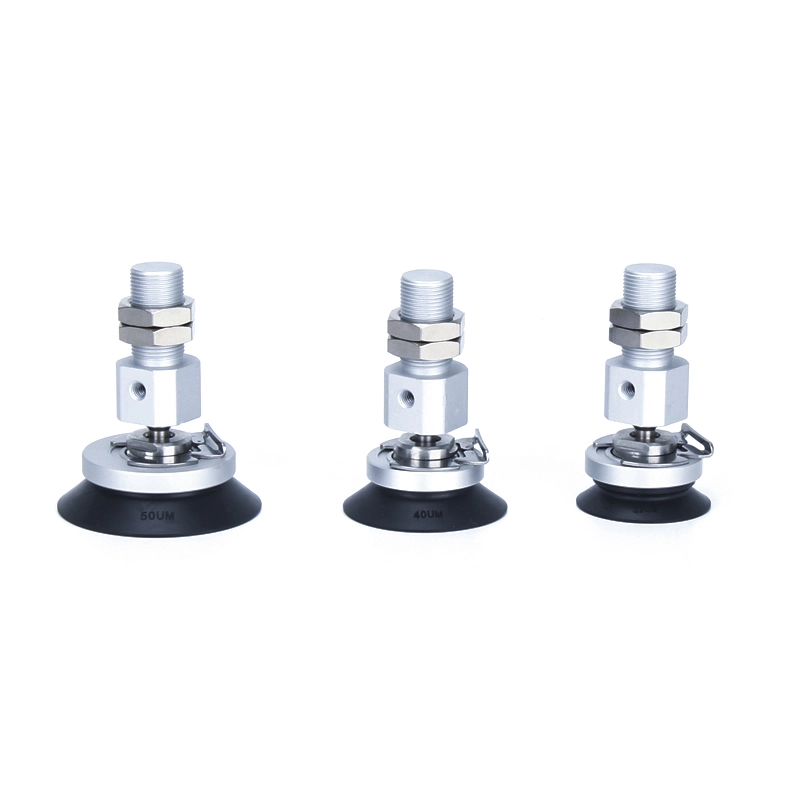

Série ZP3E-TF avec adaptateur, coussinets à vide de type joint à rotule à haute rigidité

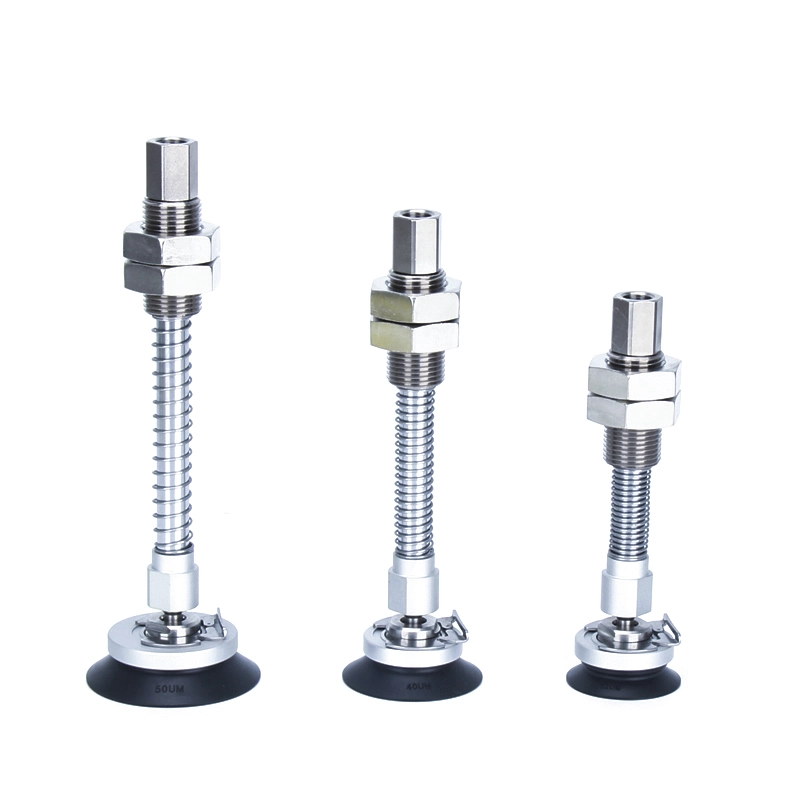

Série ZP3E-TF avec tampons à vide de type joint à rotule à haute rigidité

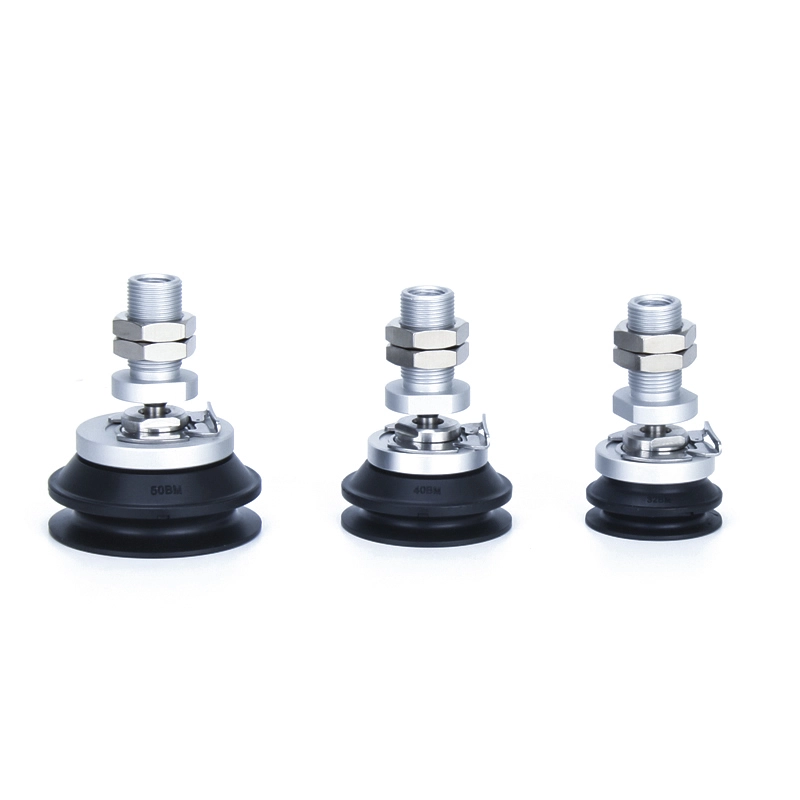

Série ZP3E-YF avec adaptateur, coussinets à vide de type joint à rotule à haute rigidité

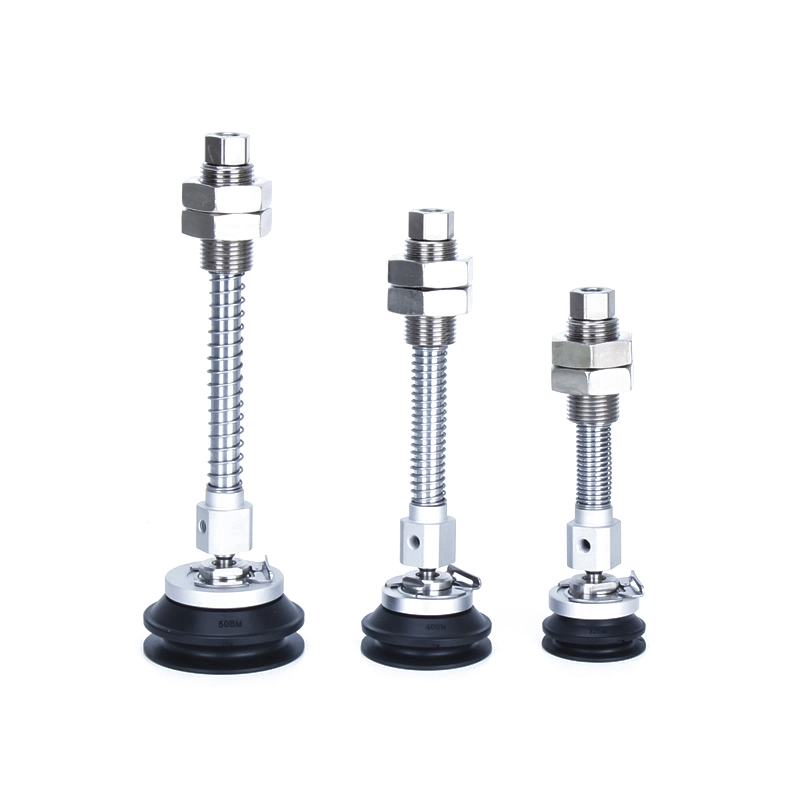

Série ZP3E-YF avec tampons à vide de type joint à rotule à haute rigidité
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses à vide à rotule haute rigidité ZP3E sont une ventouse à vide de qualité industrielle conçue spécifiquement pour la manipulation de pièces lourdes, volumineuses ou à surface irrégulière dans les systèmes automatisés.
Sa structure à haute rigidité assure une prise stable sur des matériaux lourds tels que le verre, les tôles et le carton.
La conception à rotule permet un réglage multi-angle, permettant à la coupelle de s'adapter automatiquement aux surfaces inclinées ou irrégulières.
La surface d'étanchéité rainurée améliore les capacités de rétention du vide, garantissant une aspiration efficace même lors de la manipulation de matériaux poreux.
Cette série de produits est largement utilisée dans des domaines tels que l'automatisation robotique, l'emballage, la fabrication automobile et la transformation du verre ; il est particulièrement adapté aux applications nécessitant des exigences extrêmement élevées en matière de force de préhension, de stabilité et de flexibilité.
Principales fonctionnalités
**Haute rigidité et stabilité**
Spécialement conçue pour les pièces résistantes et de grande surface, telles que le verre, les tôles et le carton, cette série offre une gamme de diamètres allant de 32 mm à 125 mm, avec des options pour les structures monocouches et doubles. La surface présente une texture rainurée qui améliore efficacement la rétention du vide et assure la stabilité de la préhension, même lors de la manipulation de matériaux poreux.
**Fonctionnalité de rotule**
Intégrant une structure à rotule intégrée, l'unité permet un réglage flexible et multi-angle. Il compense automatiquement les surfaces inclinées ou inégales des pièces, garantissant des performances d'étanchéité constantes et une force d'aspiration fiable tout au long des opérations de manipulation dynamique.
**Mécanisme de tampon en option**
Un mécanisme tampon en option peut être ajouté pour absorber les forces d'impact générées lorsque la ventouse entre en contact avec la pièce à usiner. Cela protège efficacement le corps de la ventouse et les surfaces des pièces de précision contre les dommages. Dans les environnements de cyclage à haute fréquence, cette fonctionnalité permet de prolonger la durée de vie de l'équipement et d'améliorer la durabilité globale.
**Options matérielles**
Les ventouses à vide à rotule haute rigidité ZP3E sont fabriquées à partir de matériaux en caoutchouc et en silicone de haute qualité, offrant d'excellentes capacités d'étanchéité et de résistance à l'usure. Des matériaux antistatiques sont disponibles en option, ce qui rend l'unité adaptée à une utilisation dans les environnements de fabrication électronique et de salle blanche. De plus, il peut être associé à des raccords en acier inoxydable pour répondre aux exigences spécifiques des applications de fabrication de batteries lithium-ion et aux environnements industriels difficiles.
**Conception détachable**
Dotées d'une structure modulaire, les ventouses à vide à rotule haute rigidité ZP3E facilitent l'entretien de routine et le remplacement des composants. Cela minimise efficacement les temps d’arrêt et réduit les coûts opérationnels à long terme. De plus, ses options de configuration flexibles lui permettent de s'intégrer de manière transparente dans une grande variété de systèmes automatisés.

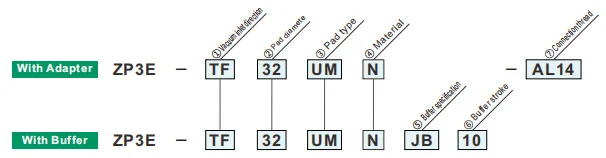

Comment commander
| ①Direction d'entrée du vide | |
| TF | Verticale |
| FJ | Latéral |
| ②Diamètre du tampon (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Spécification du tampon | |
| JB | Rotatif (laiton, avec bague) |
| JF | Rotatif (Acier, Avec Bague) |
| ③Type de tampon | |
| MU | Type plat avec rainure |
| BM | Type à soufflet avec nervures et rainure |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑥Coup de tampon | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦Entrée sous vide | ZP3E-T /Vertical | ZP3E-Y /Latéral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Filetage mâle | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12x1,25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Femelle | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | M12x1,75 | — | ● | — | ● | |
Force réactive du ressort
| Diamètre du tampon (mm) |
Couple de serrage ±5% [N·m] | Course du tampon (mm) | Force réactive du ressort [N] | ||
| Laiton, avec bague (JB) | Acier, avec bague (JF) | A 0 course | A pleine course | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
