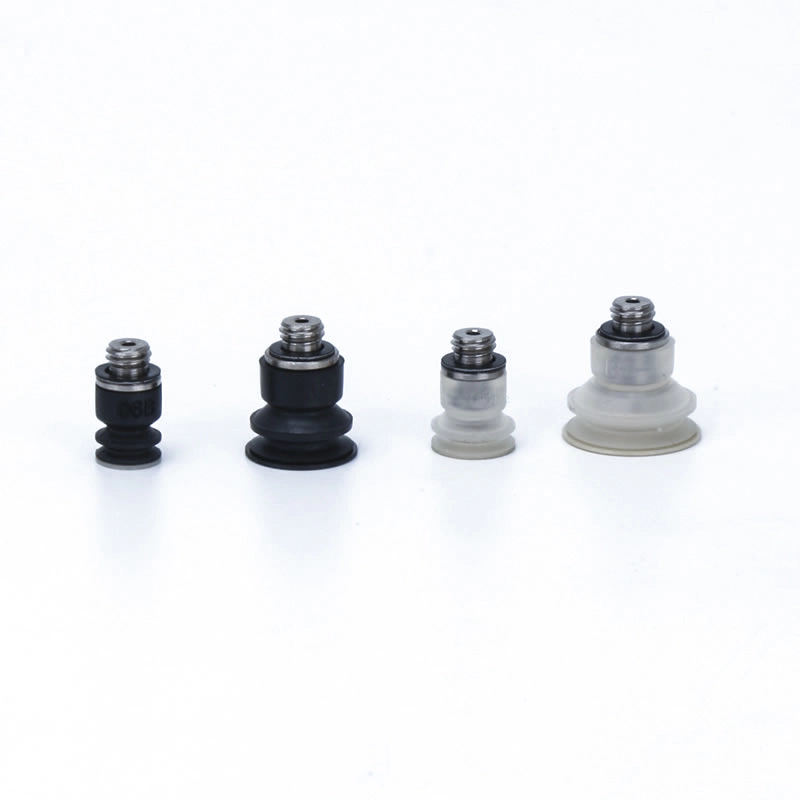

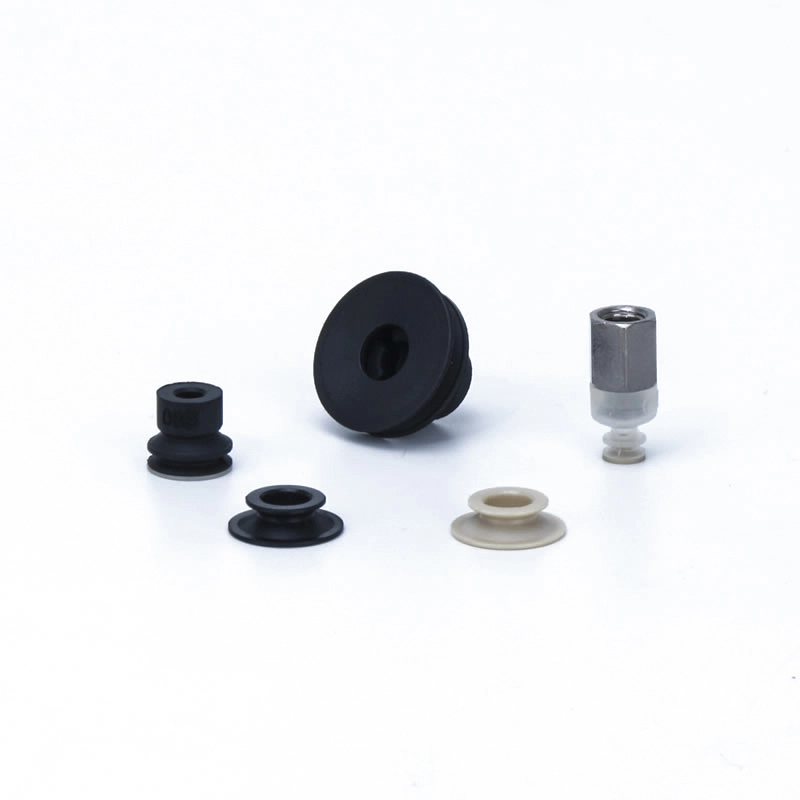

Ventouses sous vide sans traces ZP3
Les ventouses sous vide sans traces ZP3 de Commaelec sont des ventouses compactes (φ4–16 mm) avec tampons télescopiques intégrés pour un minimum de poussière. Idéals pour les panneaux photovoltaïques, les plaquettes semi-conductrices, les lentilles optiques, les panneaux OLED/LCD et les composants médicaux, ils offrent des options personnalisées, une installation flexible, des matériaux antistatiques et des accessoires en acier inoxydable.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses sous vide sans traces ZP3

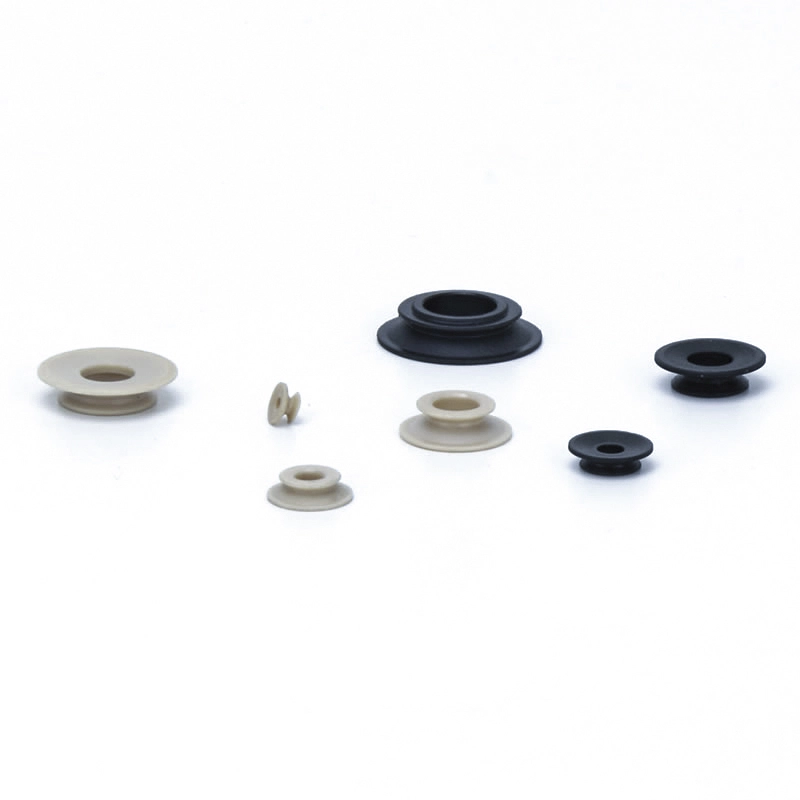

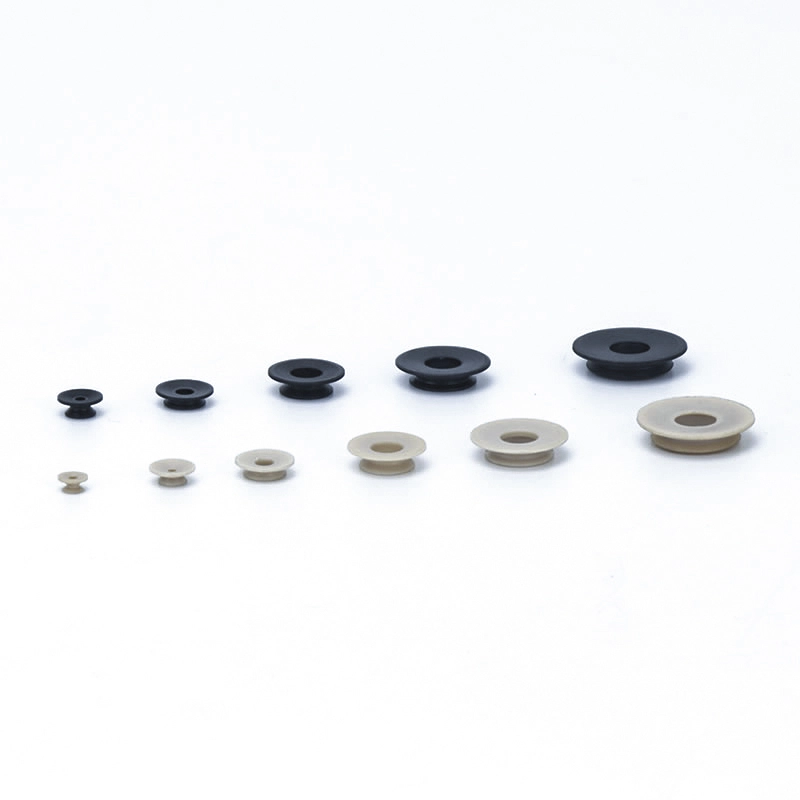

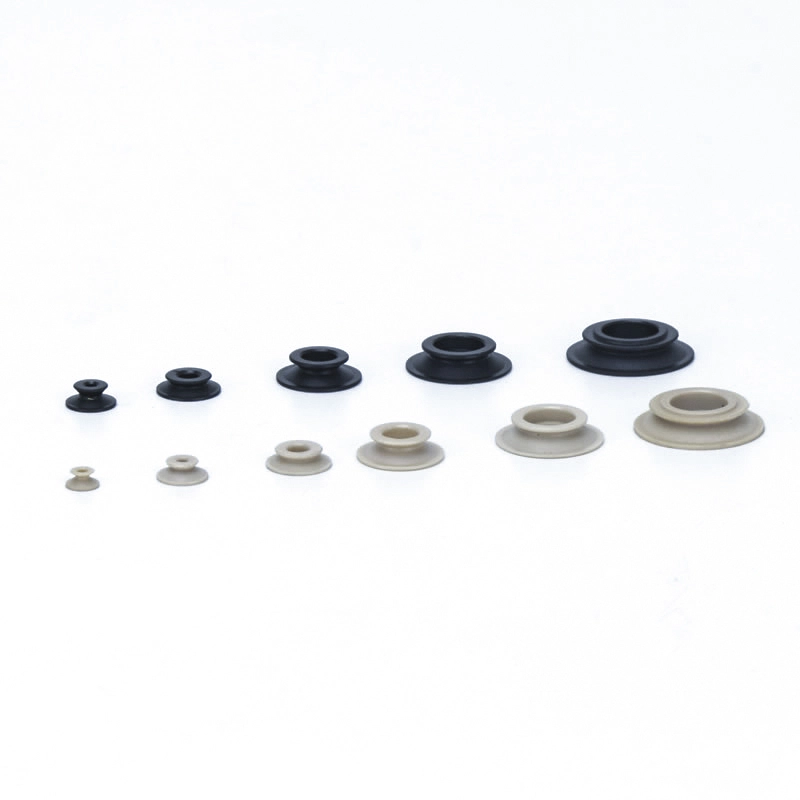

Tampon de fixation en résine sans marque série ZP3
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses sous vide sans marques ZP3 sont des mini ventouses conçues avec précision et fabriquées en Chine, conçues pour manipuler les surfaces délicates sans provoquer de rayures ou de marques. Construits avec du silicone de haute qualité et des accessoires PEEK en option, ils offrent une adhérence fiable, une génération minimale de poussière et des performances d'aspiration stables. Ces ventouses sont idéales pour l'automatisation dans les industries sensibles telles que l'électronique, le photovoltaïque et les dispositifs médicaux.
Applications
Panneaux photovoltaïques :Transport et installation en toute sécurité sans endommager les surfaces vitrées.
Plaquettes semi-conductrices (silicium) :Manipulation précise des plaquettes fragiles lors de la fabrication.
Lentilles optiques (verre/résine) :Prise sécurisée pour l'assemblage de l'objectif sans endommager la surface.
Écrans électroniques (panneaux OLED/LCD) :Transfert et placement sans rayures.
Composants du dispositif médical :Manipulation des accessoires d’instruments chirurgicaux ou des pièces délicates en toute sécurité.
Principales fonctionnalités
Conception sans marque :Empêche les rayures ou les dommages de surface lors de la manipulation.
Taille compacte :Disponible en mini diamètres (4 à 16 mm), adapté aux espaces restreints.
Matériaux de haute qualité :Les ventouses à vide non marquantes sont disponibles en options silicone et PEEK, offrant une excellente résistance chimique et résistance à la chaleur.
Poussière minimale :Le tampon télescopique intégré réduit la génération de poussière dans les environnements sensibles.
Installation flexible :Orientation verticale ou latérale de l'entrée du vide ; peut inclure des adaptateurs ou des supports en acier inoxydable.
Options personnalisables :Des solutions sur mesure pour des besoins industriels spécifiques.
FAQ
Q1 : Quelles industries bénéficient le plus de ces ventouses ?
R : Fabrication d’électronique, de photovoltaïque, d’optique, de semi-conducteurs et de médecine de précision.
Q2 : Puis-je personnaliser la taille ou le matériau de la ventouse ?
R : Oui, les ventouses sous vide sans traces ZP3 sont disponibles en différents diamètres, en silicone ou en PEEK, et en accessoires antistatiques ou en acier inoxydable en option.
Q3 : Comment ces coupelles réduisent-elles les dommages de surface ?
R : Les matériaux souples à haute élasticité et le contrôle précis de la pression du vide garantissent qu'aucune rayure ou marque ne se produise lors du levage et du placement.
Comment commander
- Aucune marque d'adsorption (constituants du caoutchouc) n'est laissée sur la pièce.
>Évite le contact direct entre la pièce et le caoutchouc en installant une fixation PEEK sur le coussinet du soufflet pour empêcher le transfert des constituants du caoutchouc. - Idéal pour le coussin à soufflet de la série ZP3 (ø4 à ø16)
| ②Diamètre du tampon (mm) | |
| Symbole | Tampon applicable |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Matériel de fixation | |
| P | COUP D'OEIL |
| Médecin généraliste | PEEK conducteur |
| M | POM |
| Directeur général | POM conducteur |
- Lors de la commande avec un tampon, inscrivez « * » sous le numéro de pièce du tampon, comme indiqué ci-dessous. A noter que le pad n'est pas livré avec l'accessoire assemblé.
- Lorsque la fixation est en PEEK conducteur, utilisez un matériau conducteur pour le pad.
- Nettoyez le produit avant d'utiliser l'accessoire.
- Ce produit n'est pas nettoyé après usinage. Si le produit est utilisé dans l'état dans lequel il a été expédié, des matières résiduelles peuvent rester sur les pièces à travailler. Nettoyer avant utilisation.
- Si le contact avec un matériau dur pose problème, n'utilisez pas ce produit.
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
K
Attachement en résine
| Modèle | øA | øB | øC | D | P | Adaptateur tampon Non. |
||||||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||||||
| ZP3 | 04 | K |
P Médecin généraliste M Directeur général |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Lorsque la fixation est en PEEK conducteur, utilisez un matériau conducteur pour le pad.
Modèle à consulter : ZP3-08KGP Adaptateur pour référence : ZP3-08BGN / ZP3-08BGS
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
| Type de tampon | Diamètre du tampon (mm) | Application | Surfaces et formes typiques des pièces à usiner | |||||||
| Plat | Agité | Oblique | Différentes hauteurs | Convexe | Huileux | |||||
|
|
|
|
|
|
|||||
| Annonce Compact P | Plat (U) |
|
ø1,5 ~ ø3,5 | Pour l'adsorption de pièces à surface plane et non déformée | ⚪ | X | X | X | X | X |
| Plat avec rainure (UM) |
|
ø4 ~ ø16 | Pour une pièce susceptible de se déformer | ⚪ | X | X | X | X | △ | |
| Soufflet (B) |
|
ø4 ~ ø16 | Pour l'adsorption de pièces à surface inclinée | ⚪ | △ | ⚪ | X | △ | X | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
