L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).

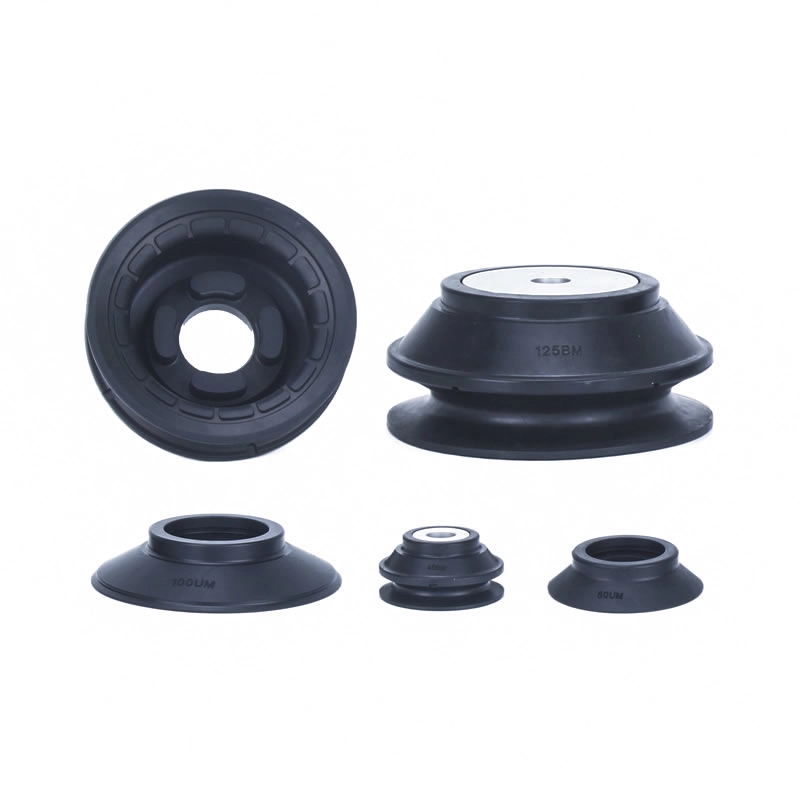

Ventouses à vide haute rigidité ZP3E
Les ventouses à vide haute rigidité ZP3E sont conçues pour la manipulation de charges lourdes de pièces volumineuses ou poreuses. Dotés d'une surface d'étanchéité rainurée et d'une structure en accordéon, ils assurent une forte adhérence sur les surfaces inégales. Idéals pour le verre, les tôles et les emballages, ils offrent une prise stable, une manipulation sans marquage et des performances fiables dans les systèmes d'automatisation à haut débit. Il est également largement utilisé dans les lignes de production de tous les secteurs, notamment la fabrication de produits électroniques, l’assemblage automobile et le tri logistique.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

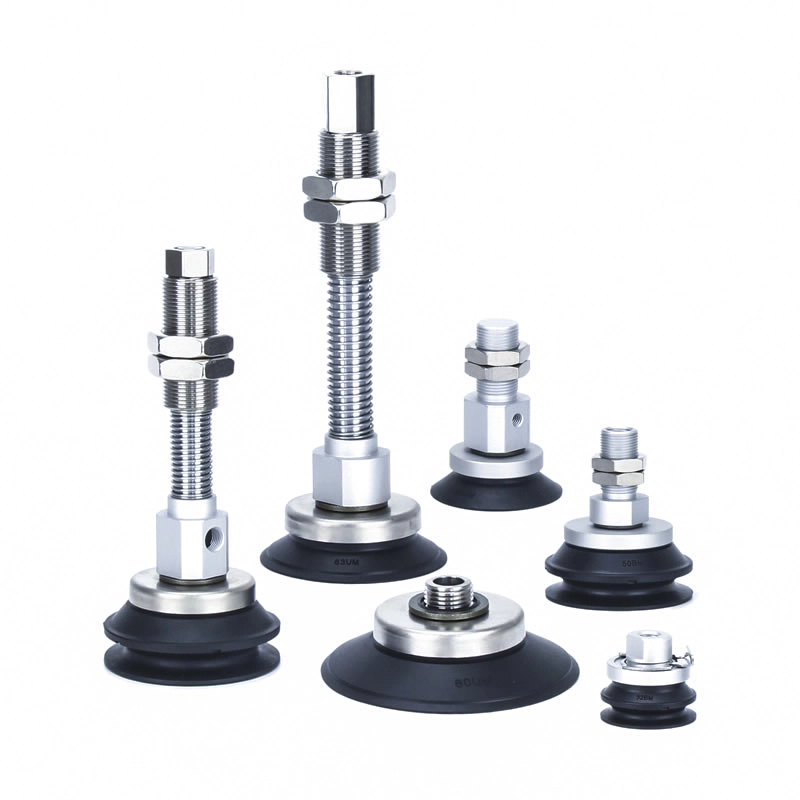

Ventouses à vide haute rigidité ZP3E

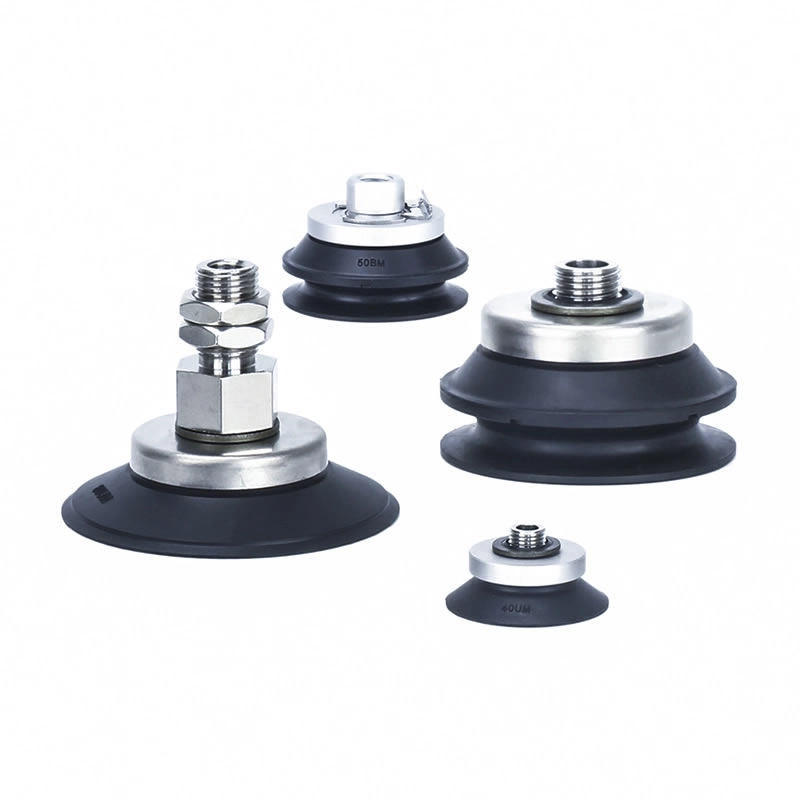

Unité de ventouse à haute rigidité série ZP3E

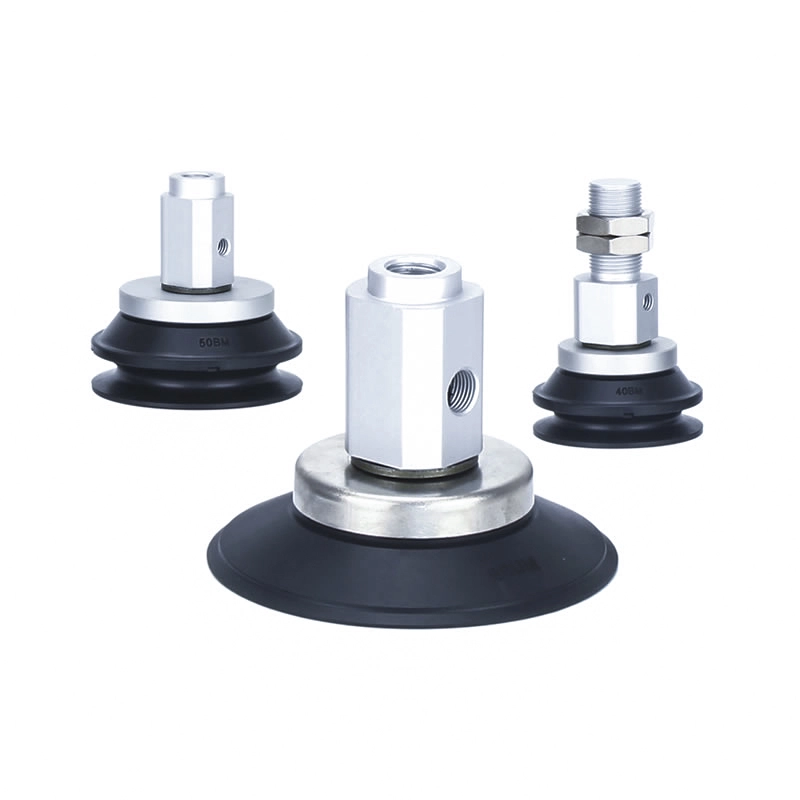

Série ZP3E-T avec adaptateur de ventouses à haute rigidité

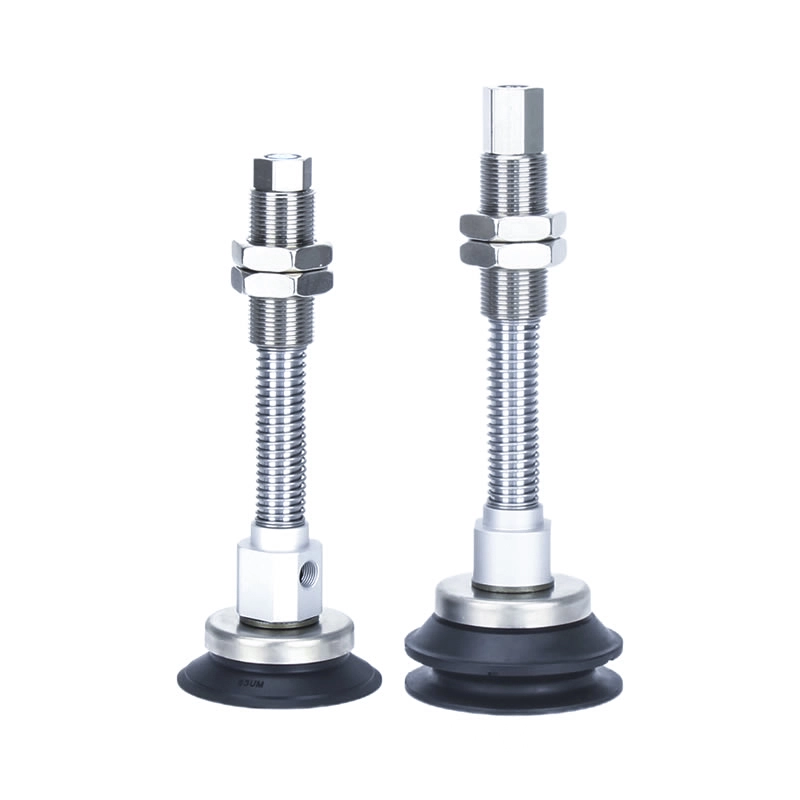

Série ZP3E-T avec ventouses tampons à haute rigidité
Série ZP3E-Y avec adaptateur de ventouses à haute rigidité
Série ZP3E-Y avec ventouses tampons à haute rigidité
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses à vide haute rigidité ZP3E sont des ventouses à vide de qualité industrielle conçues pour la manipulation de pièces lourdes et de grandes surfaces. Ils sont idéaux pour les applications nécessitant une forte adhérence, une haute étanchéité à l’air et une préhension stable, même sur des surfaces inégales ou légèrement perméables.
Principales fonctionnalités
Capacité de manutention robuste
Les ventouses à vide haute rigidité ZP3E sont conçues spécifiquement pour les pièces volumineuses et lourdes, telles que le carton, les panneaux de verre et les tôles.
Plage de diamètre :32 mm à 125 mm
Disponible en configurations simple couche et double couche
Performance d'étanchéité améliorée
La surface d'aspiration rainurée améliore la stabilité de la préhension et maintient le vide
La structure d'étanchéité en forme d'accordéon s'adapte aux surfaces inclinées ou inégales
Assure une adhérence fiable même pour les pièces courbées ou irrégulières
Optimisé pour les matériaux poreux
Convient au carton, au carton et à d'autres matériaux perméables
Fonctionne efficacement avec les systèmes de vide à haut débit
Maintient une aspiration constante malgré de légères fuites d'air
Installation flexible
Plusieurs options de montage pour différentes configurations d'automatisation
Compatible avec les bras robotisés et les lignes de production automatisées
Applications
Équipement d'automatisation industrielle
Machines de formage de boîtes en papier :Transporter et positionner les feuilles de carton
Systèmes d'emballage :Empiler et déplacer des cartons et des matériaux lourds
Automatisation robotique :Préhension stable et libération rapide dans les chaînes de montage
Manutention des pièces
Transformation du verre :Manipulation sans marquage de panneaux de verre lisses et lourds
Feuilles de métal et de plastique :Plaques d'acier, feuilles d'aluminium et panneaux de plastique épais
Logistique et entreposage :Empilage automatisé de produits lourds
Avantages en termes de performances
La structure à haute rigidité assure la stabilité lors de la manipulation de charges lourdes.
La conception non marquante protège les surfaces sensibles, telles que le verre, des dommages.
Une capacité robuste de rétention du vide garantit un fonctionnement fiable dans des environnements exigeants.
Les ventouses à vide haute rigidité ZP3E conviennent aux secteurs de l'électronique, de l'automobile, de la logistique et de la fabrication.
Pourquoi choisir les ventouses sous vide ZP3E fabriquées en Chine
Production rentable avec des performances fiables
Technologie mature utilisant du silicone de haute qualité et une étanchéité sous vide avancée
Large gamme de produits pour répondre aux différents besoins industriels
Chaîne d'approvisionnement stable garantissant une livraison rapide et cohérente

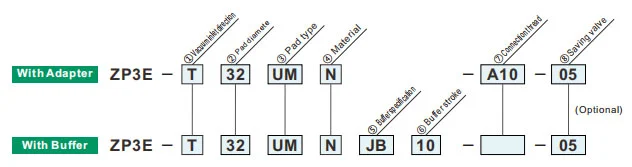

Comment commander
| ②Diamètre du tampon (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Type de tampon | |
| MU | Type plat avec rainure |
| BM | Type à soufflet avec nervures et rainure |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑧Plaque | |
| Néant | Sans plaque |
| P | Avec plaque |
|
Modèle
②Diamètre du tampon (mm)
|
Type plat avec rainure (UM) | Type à soufflet avec nervures et rainure (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Direction d'entrée du vide | |
| T | Verticale |
| Y | Latéral |
| ②Diamètre du tampon (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Type de tampon | |
| MU | Type plat avec rainure |
| BM | Type à soufflet avec nervures et rainure |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑦Entrée sous vide | ZP3E-T /Vertical | ZP3E-Y /Latéral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Filetage mâle | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Filetage Femelle | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10x1,5 | ● | — | — | — | |
| B12 | M12x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Spécification du tampon | |
| JB | Rotatif (laiton, avec bague) |
| JF | Rotatif (Acier, Avec Bague) |
| Ko | Non rotatif (laiton, avec bague) |
| ⑦Entrée sous vide | A14 | Néant | A18 | Néant | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Coup de tampon | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Orifice fixe de la vanne d'économie | |||
| taille (mm) |
Diamètre du tampon | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Référence SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Force réactive du ressort
| Fil de connexion | Couple de serrage ±5 % [N·m] | Course du tampon (mm) | Force réactive du ressort[N] | ||
| Laiton, avec bague (JB/KB) | Acier, avec bague (JF) | A 0 course | A pleine course | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
