L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Ventouses sous vide à montage direct à faible friction ZP3
Commaelec est un fabricant et fournisseur professionnel spécialisé dans les ventouses à vide à montage direct à faible friction ZP3 de ventouses à vide à montage direct à faible friction. D'un diamètre allant de 4 mm à 16 mm, ces unités compactes sont spécialement conçues pour l'industrie électronique. Dotés d'une tige tampon télescopique intégrée qui génère un minimum de poussière, ils sont particulièrement adaptés à une utilisation dans les applications électroniques de précision, médicales et pharmaceutiques.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

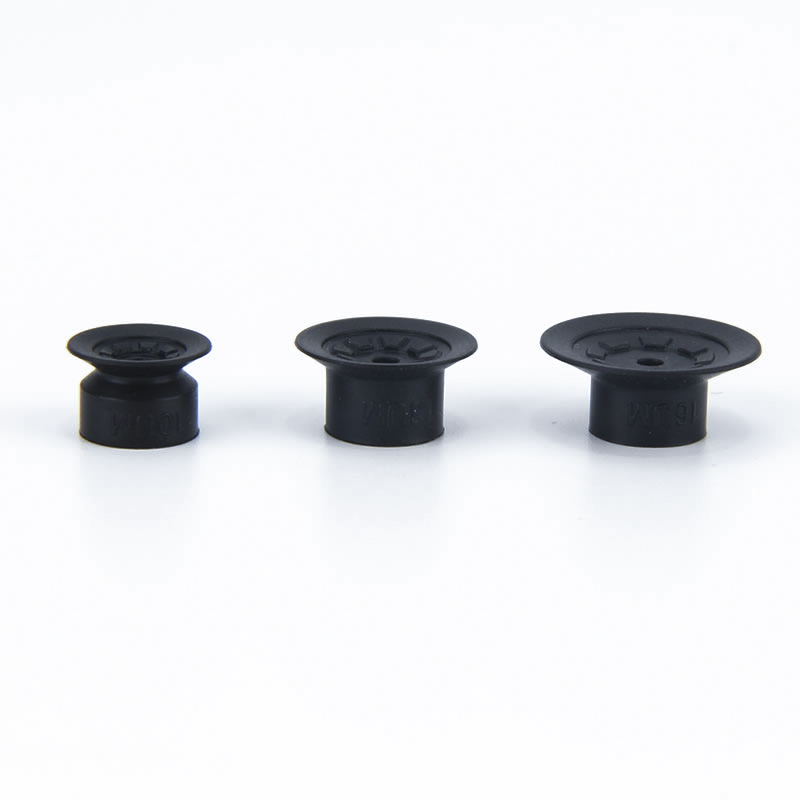

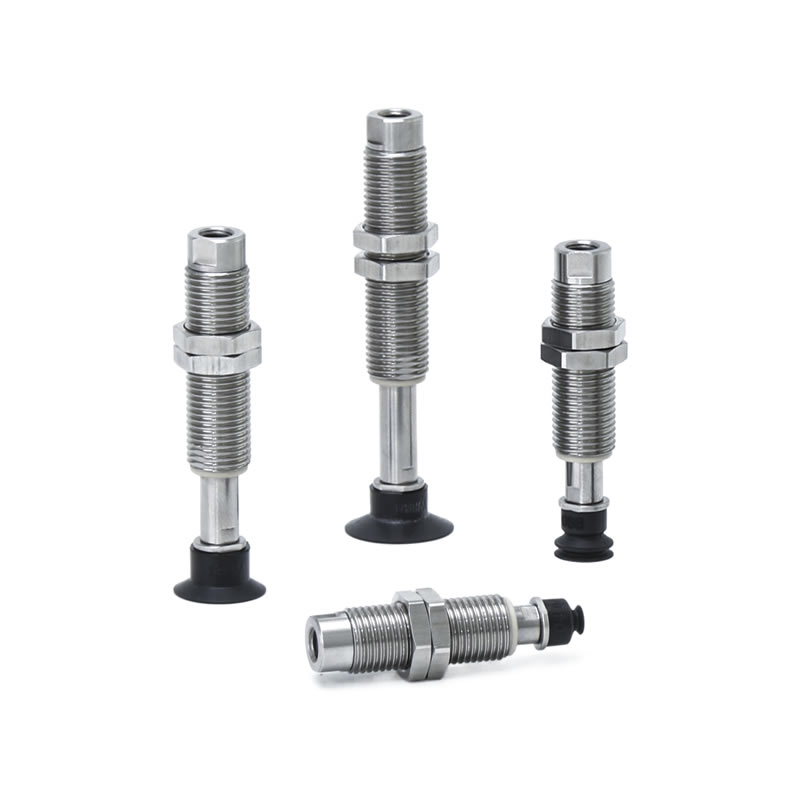

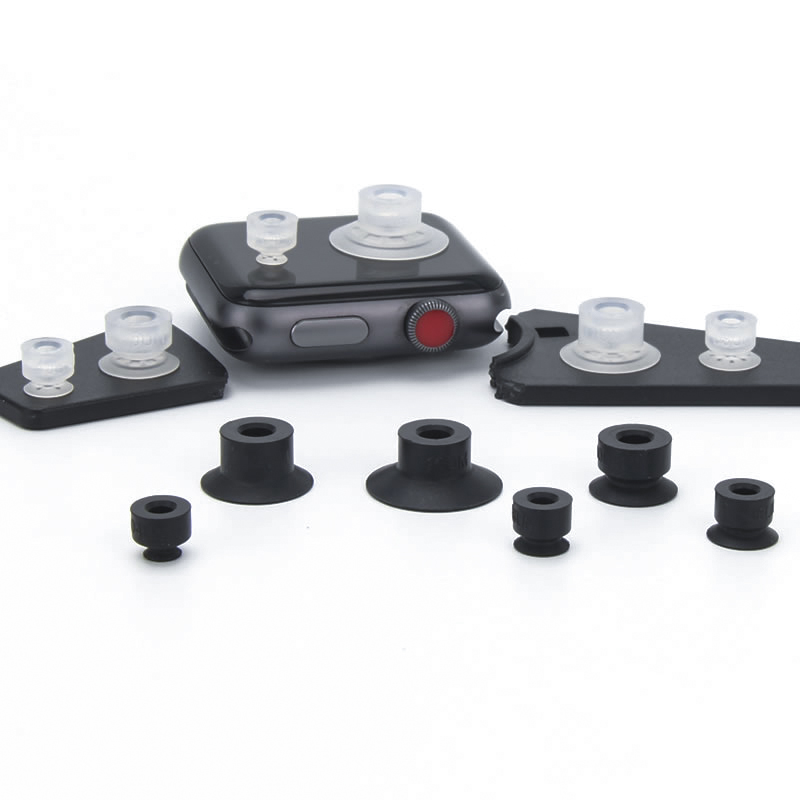

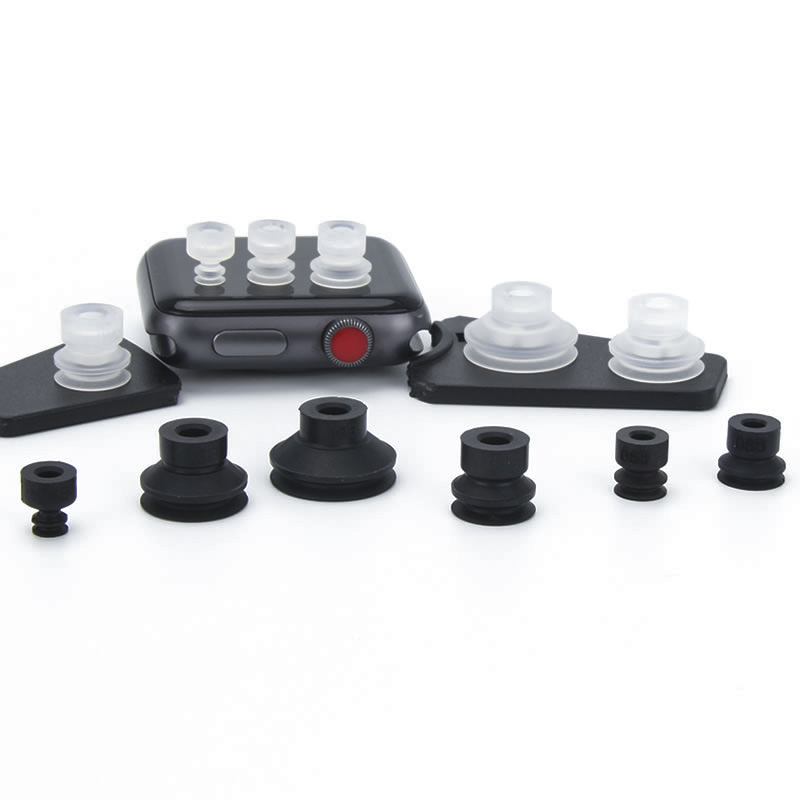

Ventouses sous vide à montage direct à faible friction ZP3
Série ZP3-T avec tampon à vide compact à faible friction
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses à vide à montage direct à faible friction ZP3 sont des ventouses compactes et conçues avec précision pour les industries électronique, médicale et pharmaceutique. Avec des diamètres allant de 4 mm à 16 mm, ces ventouses sont dotées d'une tige tampon télescopique intégrée qui minimise la génération de poussière, garantissant ainsi une manipulation sûre et propre des composants délicats.
Qu'est-ce qu'une ventouse à vide à montage direct à faible friction ZP3 ?
Une ventouse spécialisée avec capacité de montage direct pour les systèmes automatisés.
Incorpore un tampon télescopique à faible friction, réduisant l'usure et la contamination lors des cycles répétitifs.
Compatible avec les directions d'entrée du vide verticales et latérales, permettant une installation flexible dans des lignes de production étroites.
Disponible en caoutchouc, silicone et matériaux antistatiques de haute qualité, avec des adaptateurs en option et des accessoires entièrement en acier inoxydable pour les applications de batteries au lithium.
Applications
Manipulation de précision des composants électroniques, tels que les circuits imprimés et les micropuces.
Assemblage médical et pharmaceutique, où la propreté et une faible contamination sont essentielles.
Intégration dans des systèmes robotisés de prélèvement et de placement et des lignes d'assemblage automatisées.
Manipulation de petits matériels et de composants de batteries au lithium nécessitant une génération minimale de poussière.
Avantages
La conception compacte et à faible friction minimise l'usure, la poussière et l'entretien.
Haute adaptabilité, prenant en charge plusieurs orientations d’entrée de vide et configurations de tampon.
Les ventouses sous vide à montage direct à faible friction ZP3 sont fabriquées à partir de matériaux durables, tels que le silicone et le caoutchouc, pour garantir une aspiration stable et durable, offrant ainsi une durée de vie prolongée.
Options flexibles avec adaptateurs, supports tampons et accessoires en acier inoxydable pour les besoins industriels spécialisés.
Une production rentable fabriquée en Chine, dotée d'une technologie mature et d'une chaîne d'approvisionnement stable, garantit une livraison rapide et des performances de haute qualité.
Pourquoi choisir Commaelec ?
Fabricant et fournisseur fiable avec une production interne et un stock étendu.
Portefeuille de produits diversifié comprenant de multiples spécifications, formes et options de matériaux.
Technologie mature garantissant une forte adhérence, une stabilité et une manipulation sûre des matériaux.
Service orienté client avec réponse rapide, personnalisation et support technique pour une intégration transparente.
Comment commander
- Particules réduites en dessous de 1/10 (par rapport aux produits précédents).
- Alliage de cuivre inutilisé.
- Avec un faible frottement, un faible bruit ! Niveau sonore 45dB.
- Mouvement fluide de haut en bas selon la structure anti-excentrique.
- Le problème d'arbre coincé en fonction de la tension du tube a été résolu !
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Diamètre du tampon (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Type de tampon | |
| MU | Plat avec rainure |
| B | Soufflet |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Spécification du tampon | |
| D | Rotation (faible friction) |
| ⑥Course du tampon (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Entrée de vide | |
| B5 | M5 x 0,8 |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
MU
Plat avec rainure
| Modèle | A | B | C | D | Tampon | |||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Tampon spécification. |
⑥ Tampon accident vasculaire cérébral |
⑧ Vide entrée |
||||||
| ZP3 | T |
4 6 8 |
MU |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modèle à consulter : ZP3-T16UMND15-B5
B
Soufflet
| Modèle | A | B | C | D | Tampon | |||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Tampon spécification. |
⑥ Tampon accident vasculaire cérébral |
⑧ Vide entrée |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modèle à consulter : ZP3-T08BND6-B5
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
| Type de tampon | Diamètre du tampon (mm) | Application | Surfaces et formes typiques des pièces à usiner | |||||||
| Plat | Agité | Oblique | Différentes hauteurs | Convexe | Huileux | |||||
|
|
|
|
|
|
|||||
| Annonce Compact P | Plat (U) |
|
ø1,5 ~ ø3,5 | Pour l'adsorption de pièces à surface plane et non déformée | ⚪ | X | X | X | X | X |
| Plat avec rainure (UM) |
|
ø4 ~ ø16 | Pour une pièce susceptible de se déformer | ⚪ | X | X | X | X | △ | |
| Soufflet (B) |
|
ø4 ~ ø16 | Pour l'adsorption de pièces à surface inclinée | ⚪ | △ | ⚪ | X | △ | X | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
