L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Ventouses sous vide compactes ZP3
L'usine Commaelec dispose d'un vaste inventaire prêt à être expédié et propose des options de haute qualité en caoutchouc, en silicone et en matériaux spécialisés, y compris des variantes antistatiques. Les ventouses à vide compactes ZP3 présentent une plage de diamètres allant de 1,5 mm à 16 mm ; ces composants miniatures sont méticuleusement conçus spécifiquement pour l'industrie électronique.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

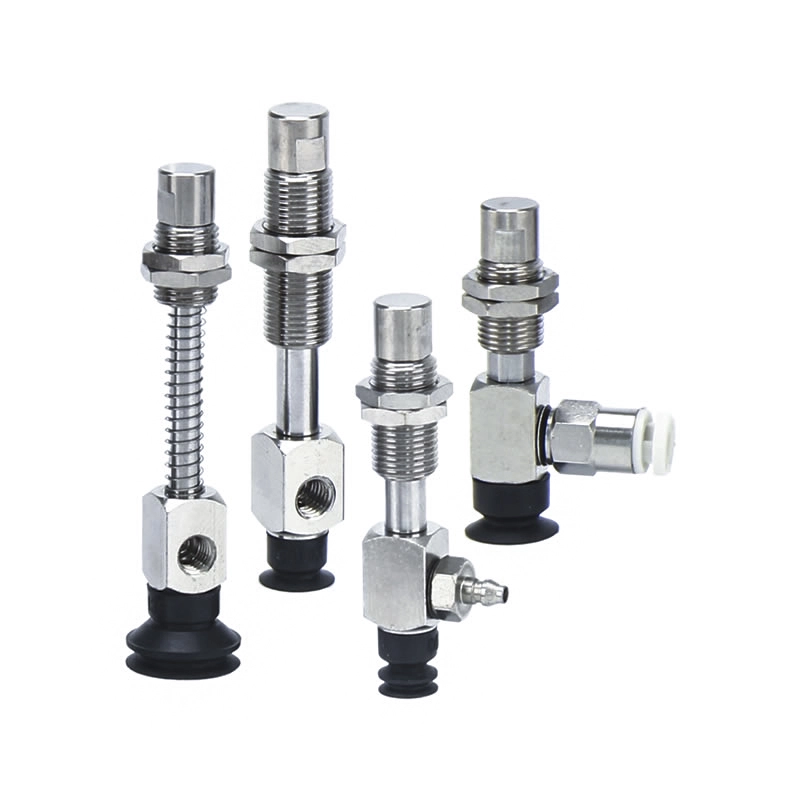

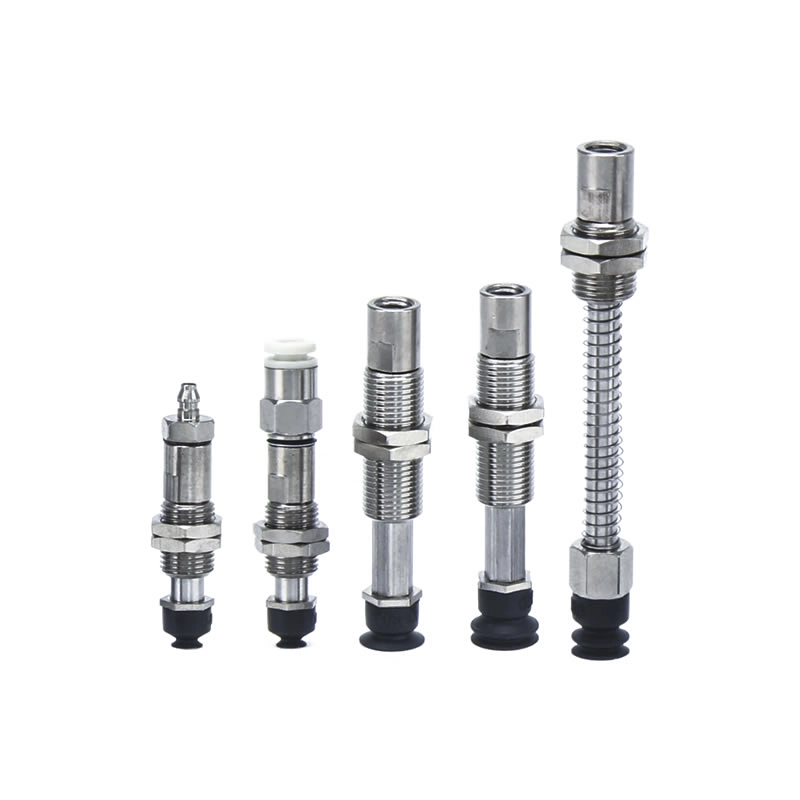

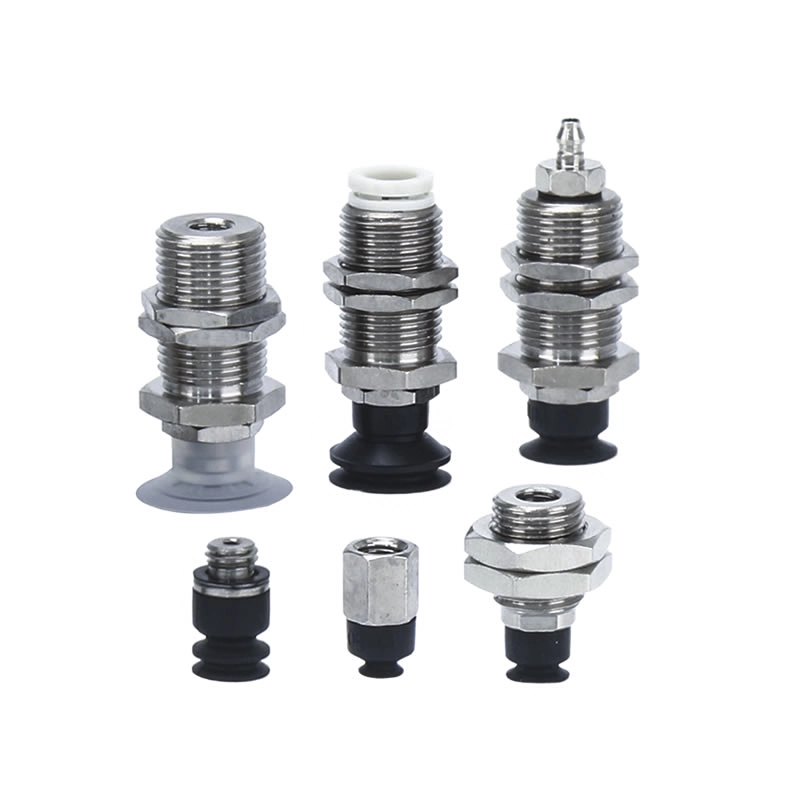

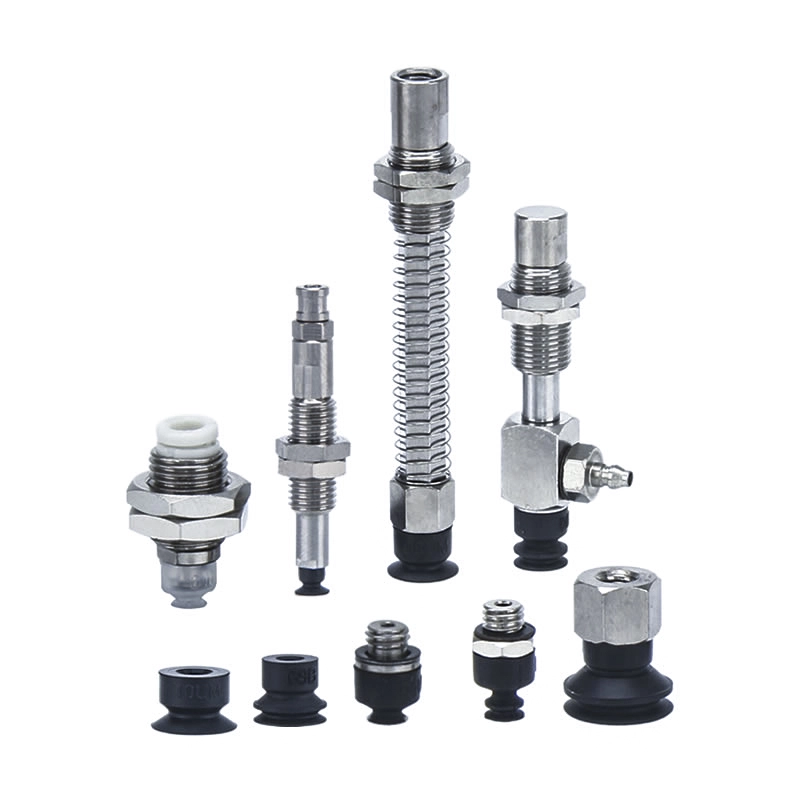

Ventouses sous vide compactes ZP3
Unité de ventouse compacte série ZP3
Série ZP3-T avec adaptateur pour ventouses compactes
Série ZP3-T avec ventouses compactes tampons
Série ZP3-Y avec adaptateur pour ventouses compactes
Série ZP3-Y avec ventouses compactes tampons
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses à vide compactes ZP3 sont spécialement conçues pour l'industrie électronique, offrant une préhension précise et fiable des composants petits ou délicats. Avec des diamètres de 1,5 mm à 16 mm, ils s’intègrent parfaitement aux systèmes de production automatisés et robotisés.
FAQ
Quelles sont les applications typiques ?

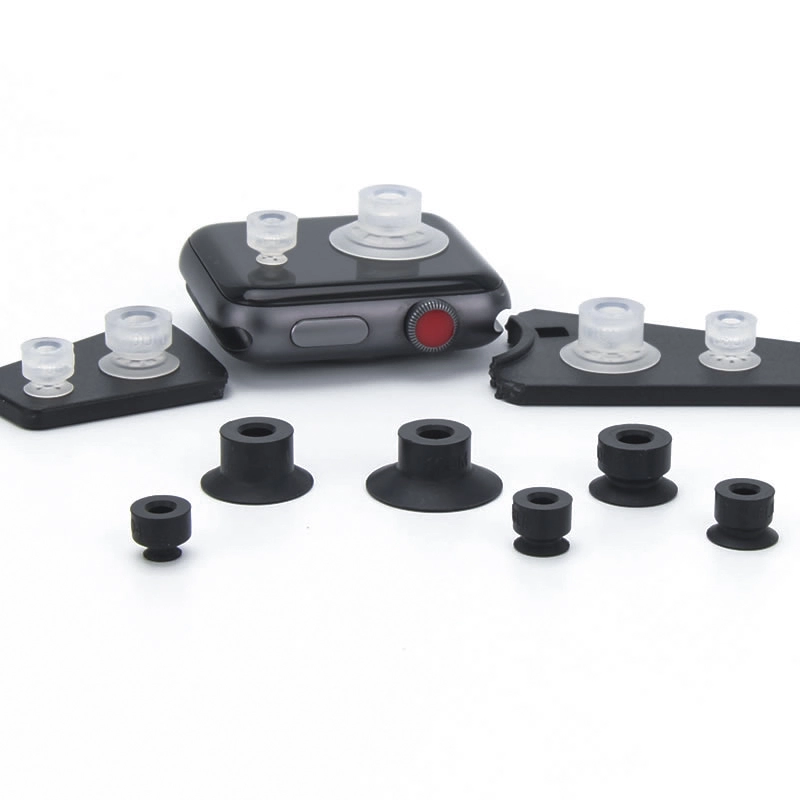

Manipulation de petits composants électroniques et de circuits imprimés.
Transport de pièces métalliques de précision et de cellules de batteries au lithium.
Intégration dans les chaînes d'assemblage robotisées pour des opérations de prélèvement et de placement rapides et reproductibles.
Qu'est-ce que la série ZP3P ?
Une variante haute performance du ZP3 conçue pour l'automatisation à cycle élevé.
Offre plusieurs tailles, formes et options de matériaux, répondant à divers besoins de préhension industrielle.
Quelle est la différence entre le ZP3 et le ZP3-T ?
ZP3 :Ventouse compacte standard pour une manipulation précise.
ZP3-T :Amélioré pour les environnements à haute température ou chimiquement sensibles, à l’aide de matériaux spécialisés.
Principales caractéristiques de conception
Taille compacte pour les espaces d'installation restreints.
Directions d'entrée du vide flexibles (verticales et latérales).
Adaptateurs en option, supports de tampon et accessoires entièrement en acier inoxydable.
Conçu pour une adhérence stable et une perte de vide minimale.
Quels matériaux sont disponibles ?
Caoutchouc et silicone de haute qualité.
Variantes antistatiques pour l'électronique.
Accessoires en acier inoxydable pour les applications de batteries au lithium.
Quelle forme de tampon dois-je utiliser ?
Plat:Pour surfaces lisses et uniformes.
À soufflet ou profond :Pour les composants inégaux, légèrement déformés ou texturés.
Formes personnalisées :Les ventouses à vide compactes ZP3 peuvent être personnalisées pour répondre aux exigences spécifiques de la pièce à usiner et aux exigences du système d'intégration automatisé.

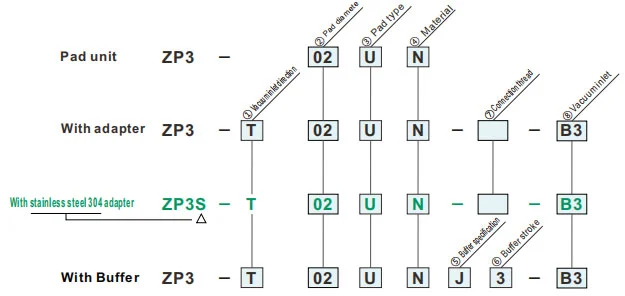

Comment commander
| ①Direction d'entrée du vide | ⑦Fil de connexion | ⑧Entrée sous vide | |||||
| T | Verticale |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Latéral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diamètre du tampon (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Type de tampon | |
| U | Plat |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Spécification du tampon | |
| J | Tournant |
| K | Non rotatif |
| ⑥Coup de tampon | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Fil de connexion | |
| A6 | M6x0,75 (filetage mâle) |
| B3 | M3x0,5 (filetage femelle) |
| ⑧Entrée sous vide | |
| A3 | M3x0,5 (filetage mâle) |
| A4 | M4x0,7 (filetage mâle) |
| B3 | M3x0,5 (filetage femelle) |
| 04 | ø4 (raccord instantané) |
| U2 | ø2 (raccord cannelé) |
| U4 | ø4 (raccord cannelé) |
Force réactive du ressort
| Type de tampon | Spécification du tampon | Course du tampon (mm) | Fil de connexion | Couple de serrage ±5 % [N·m] |
Force réactive du ressort[N] | |
| A 0 course | A pleine course | |||||
| ø1,5 ~ ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Dimensions de montage de l'adaptateur |
|
Diamètre du tampon : ø4 ~ø8
|
|
Diamètre du tampon : ø10 ~ø16
|
| ①Direction d'entrée du vide | ⑦Fil de connexion | ⑧Entrée sous vide | ||
| T | Verticale |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Latéral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diamètre du tampon (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Type de tampon | |
| MU | Plat avec rainure |
| B | Soufflet |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
|
⑤Spécification du tampon
⑥Course du tampon (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Tournant | ● | ● | ● | — | — |
| JB | Rotation (avec bague) | — | — | — | ● | ● |
| K | Non rotatif | ● | ● | ● | ● | ● |
| ⑦Fil de connexion | |
| A10 | M10x1 (filetage mâle) |
| A12 | M12x1 (filetage mâle) |
| B5 | M5x0,8 (filetage femelle) |
| ⑧Entrée sous vide | |
| A4 | M4x0,7 (filetage mâle) |
| A5 | M5x0,8 (filetage mâle) |
| H5 | M5x0,8 (filetage mâle) |
| B4 | M4x0,7 (filetage femelle) |
| B5 | M5x0,8 (filetage femelle) |
| 04 | ø4 (Raccord instantané) |
| 06 | ø6 (Raccord instantané) |
| U2 | ø2 (Raccord cannelé) |
| U4 | ø4 (raccord cannelé) |
| U6 | ø6 (Raccord cannelé) |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
U
Plat
| Modèle | øA | øB | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modèle à consulter : ZP3-015UGN
Dimensions de montage de l'adaptateur
MU
Plat avec rainure
| Modèle | øA | øB | øC | øD | E | Y | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||||||
| ZP3 | 04 | MU |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modèle à consulter : ZP3-04UMGN
B
Soufflet
| Modèle | øA | øB | øC | øD | E | F | Y | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modèle à consulter : ZP3-04UMGN
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
| Type de tampon | Diamètre du tampon (mm) | Application | Surfaces et formes typiques des pièces à usiner | |||||||
| Plat | Agité | Oblique | Différentes hauteurs | Convexe | Huileux | |||||
|
|
|
|
|
|
|||||
| Annonce Compact P | Plat (U) |
|
ø1,5 ~ ø3,5 | Pour l'adsorption de pièces à surface plane et non déformée | ⚪ | X | X | X | X | X |
| Plat avec rainure (UM) |
|
ø4 ~ ø16 | Pour une pièce susceptible de se déformer | ⚪ | X | X | X | X | △ | |
| Soufflet (B) |
|
ø4 ~ ø16 | Pour l'adsorption de pièces à surface inclinée | ⚪ | △ | ⚪ | X | △ | X | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
