Ventouses à vide pour buse ZP2

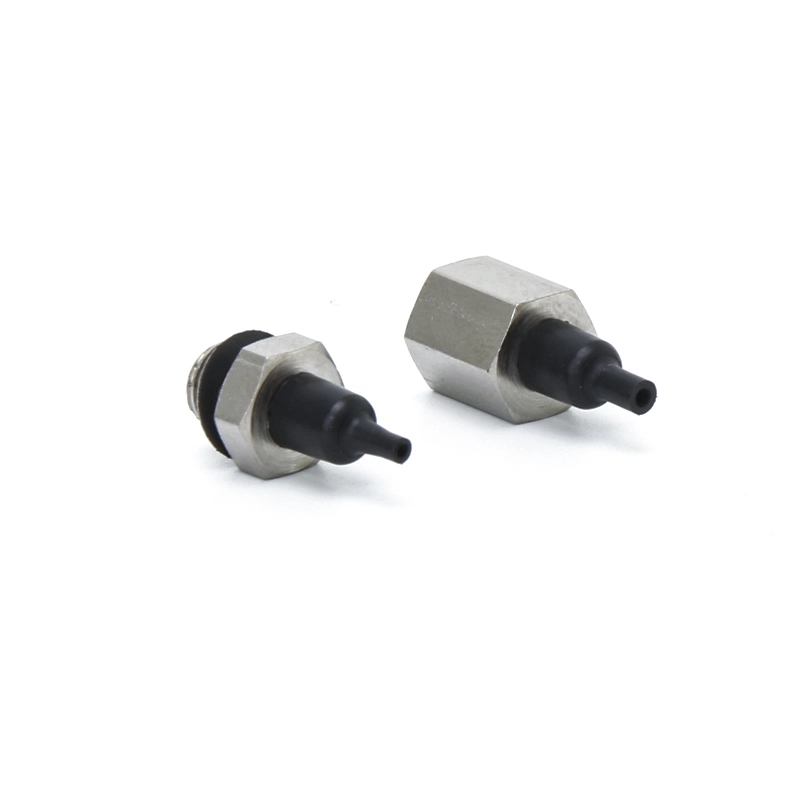

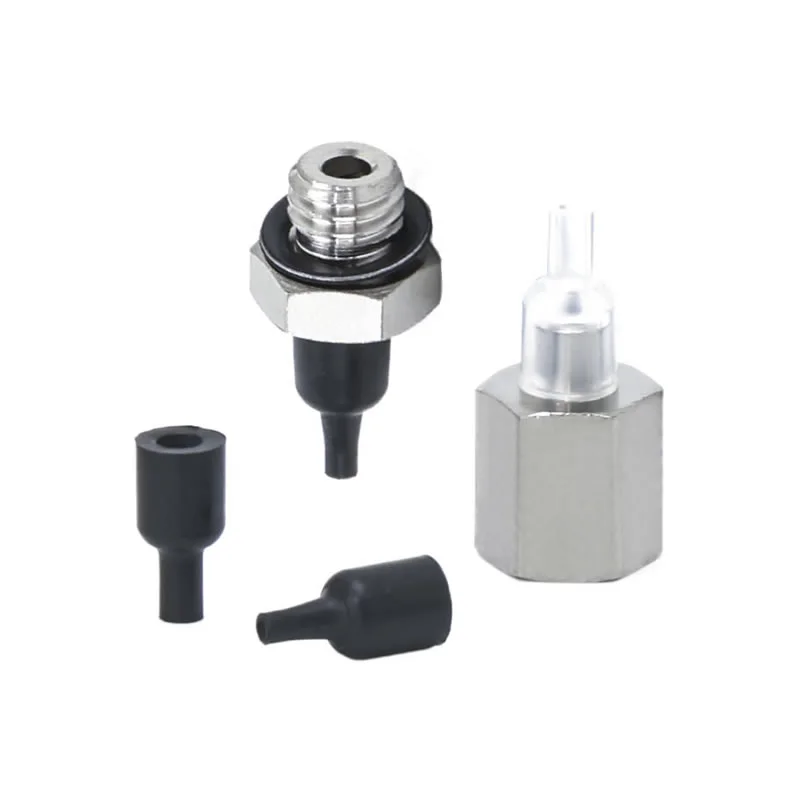

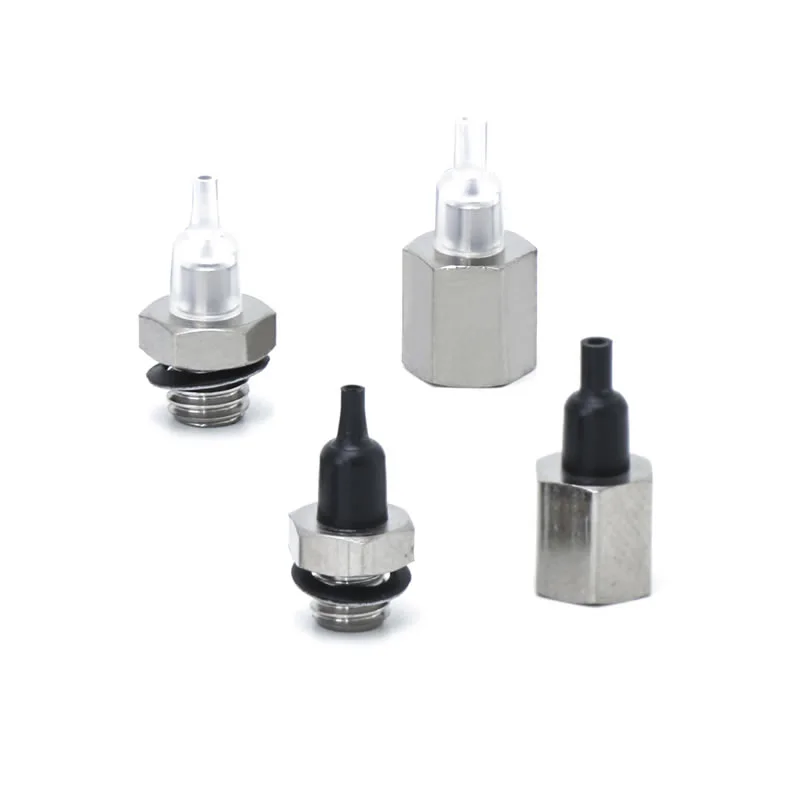

Unité de ventouse à buse série ZP2
Série ZP2-T avec ventouse à buse adaptateur
Description

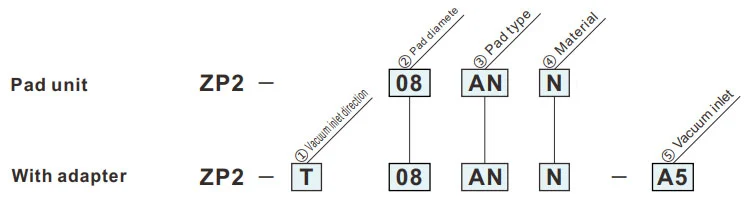

Comment commander
Spécifications / Matériel
Applications
Ressource
Faisant partie de la catégorie des ventouses ultra-miniatures, ces ventouses à vide à buse ZP2 présentent des diamètres standard de ø8 mm et ø1,1 mm, représentant l'un des plus petits modèles de la série ZP2. Ils sont compatibles avec des pièces ultra-petites mesurant des dimensions millimétriques. La conception compacte de la buse intègre une interface de buse courte directement dans le corps du tampon, éliminant ainsi le besoin d'adaptateurs supplémentaires et réduisant considérablement l'espace d'installation. L'extrémité d'aspiration utilise une conception de lèvre d'étanchéité à bord étroit qui assure un contact étroit avec les surfaces des micro-pièces, garantissant ainsi une étanchéité sous vide optimale.
Les applications typiques incluent
1. assemblage de puces, micro-résistances/condensateurs et manipulation de composants micro-soudés PCB dans la fabrication électronique.
2.Industrie des semi-conducteurs :manipulation sans poussière de composants de précision tels que des plaquettes semi-conductrices et des microcapteurs.
3. Matériel de précision :alimentation automatisée de composants ultra-compacts, notamment des microvis, des lames à ressort métalliques et des roulements miniatures.
4.Appareils optiques :préhension et positionnement précis de composants optiques tels que des lentilles miniatures et des connecteurs de fibres optiques.
FAQ
À quoi servent les coussinets de buse SMC ZP2 ?
Les ventouses à vide à buse ZP2 sont couramment utilisées dans les systèmes d'éjection sous vide pour des opérations de prélèvement et de placement rapides.
Intégré avec des buses pour générer du vide directement au niveau de la tasse
Convient à l'automatisation à grande vitesse et à la manipulation robotisée
Largement utilisé pour les petites pièces, les matériaux d'emballage et les composants légers
Commaelec propose des gobelets de qualité stable compatibles avec des conceptions de systèmes similaires, garantissant des performances fiables en production continue.
Comment sélectionner le bon modèle de ventouse ?
La sélection doit être basée sur les conditions de travail réelles :
Surface de la pièce : type lisse → plat ; inégal → type à soufflet
Poids et taille : les pièces plus lourdes nécessitent des diamètres plus grands
Environnement : haute température ou produits chimiques → choisir silicone ou FKM
Vitesse de cycle : les lignes à grande vitesse bénéficient de conceptions légères et réactives
Commaelec prend en charge des solutions personnalisées, aidant à adapter les matériaux, les tailles et les structures à des applications spécifiques.
Quels sont les principaux types de pads de la série ZP2 ?
Type plat : surface de contact maximale pour les surfaces lisses
Plat avec nervures : meilleure étanchéité sur surfaces légèrement rugueuses
Type à soufflet : s'adapte aux surfaces inégales et offre un amortissement
Comment commander
- Pour l'adsorption de petits composants (tels que les puces IC)
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Diamètre du tampon (mm) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Type de tampon | |
| UN | Ajutage |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Entrée sous vide | ||
| A4 | Filetage femelle | M4 x0,7 M5 x0,8 |
| A5 | ||
| B4 | Filetage mâle | M4 x0,7 |
| B5 | M5 x0,8 | |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
UN
Coussinet de buse
| Modèle | øC | øD | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||
| ZP2 | 08 | UN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Modèle à consulter : ZP2-11ANN
Dimensions de montage de l'adaptateur
ZP2-T
Verticale
A4,A5
| Modèle | A | B | øC | øD | E | Adaptateur | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modèle à consulter : ZP2-T11ANN-A5
ZP2-T
Verticale
A4,A5
| Modèle | A | B | øC | øD | E | Adaptateur | |||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modèle à consulter : ZP2-T11ANGN-B5
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
