Ventouses sous vide sans traces ZP2
En tant que fabricant leader en Chine, notre usine propose des ventouses à vide personnalisées sans marques ZP2 avec accessoires PEEK. La solution Commaelec fournie directement par le fournisseur (Ø6-32 mm) évite les rayures sur les panneaux solaires, les plaquettes et les OLED. Doté de tiges tampons à faible poussière, il est idéal pour le médical et l’électronique.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses sous vide sans traces ZP2
Unité de tampons robuste série ZP2
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
En tant que fabricant et fournisseur professionnel de ventouses à vide sans marque en Chine ZP2, nous fournissons à nos clients des services complets de gestion de projet.

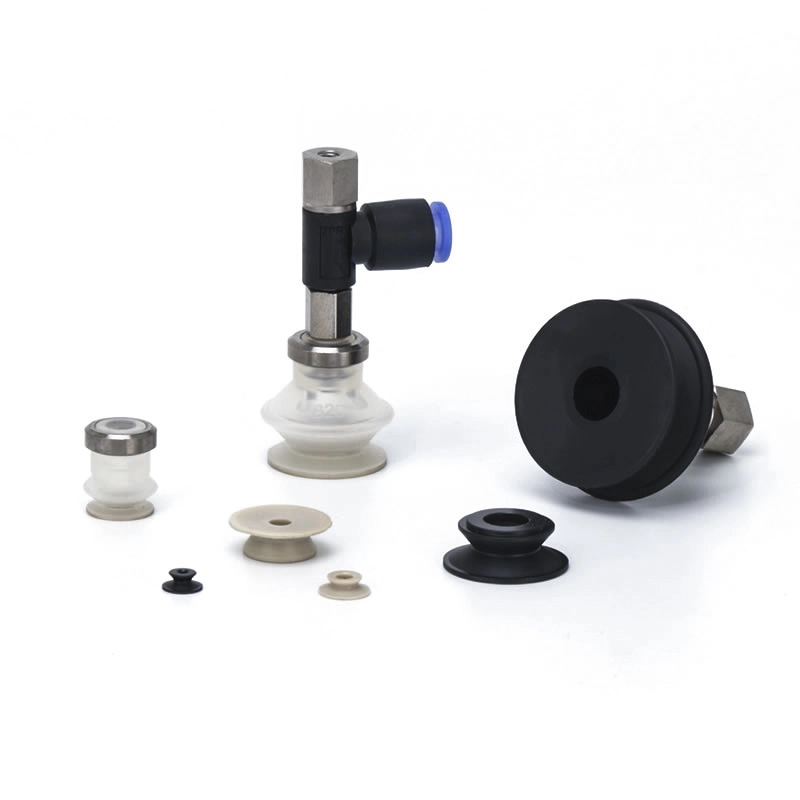

La ventouse à soufflet de la série ZP avec fixation PEEK est conçue pour : 1) l'installation de centrales photovoltaïques (en utilisant des ventouses pour transporter les panneaux solaires et éviter les rayures sur la surface du verre) ; 2) Manipulation de plaquettes semi-conductrices (silicium), assemblage de lentilles optiques (verre/résine), transfert d'affichage électronique (panneau OLED/LCD) et manipulation de composants de dispositifs médicaux de précision (par exemple, accessoires d'instruments chirurgicaux).

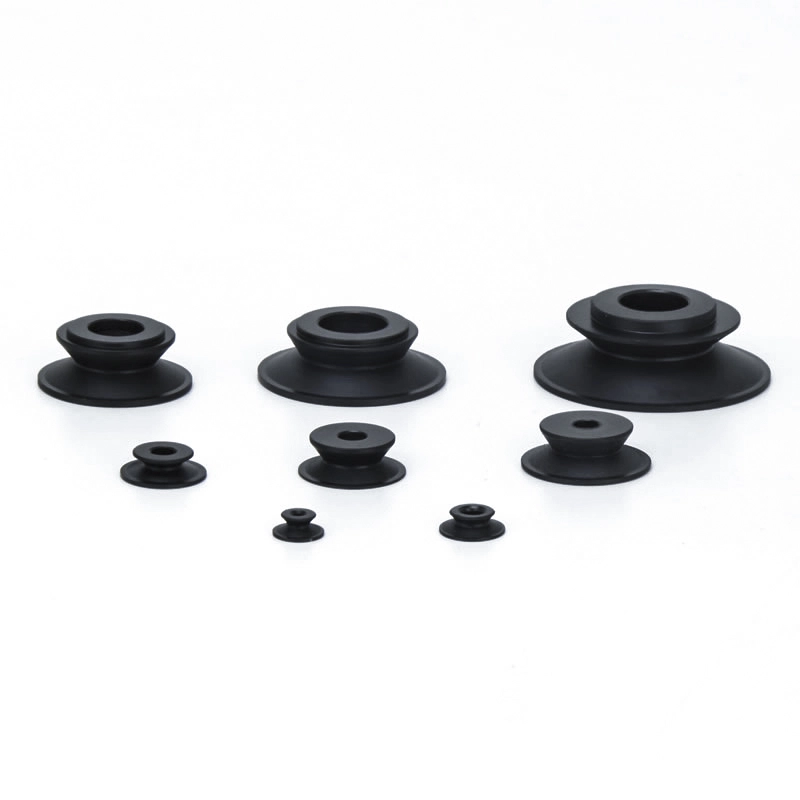

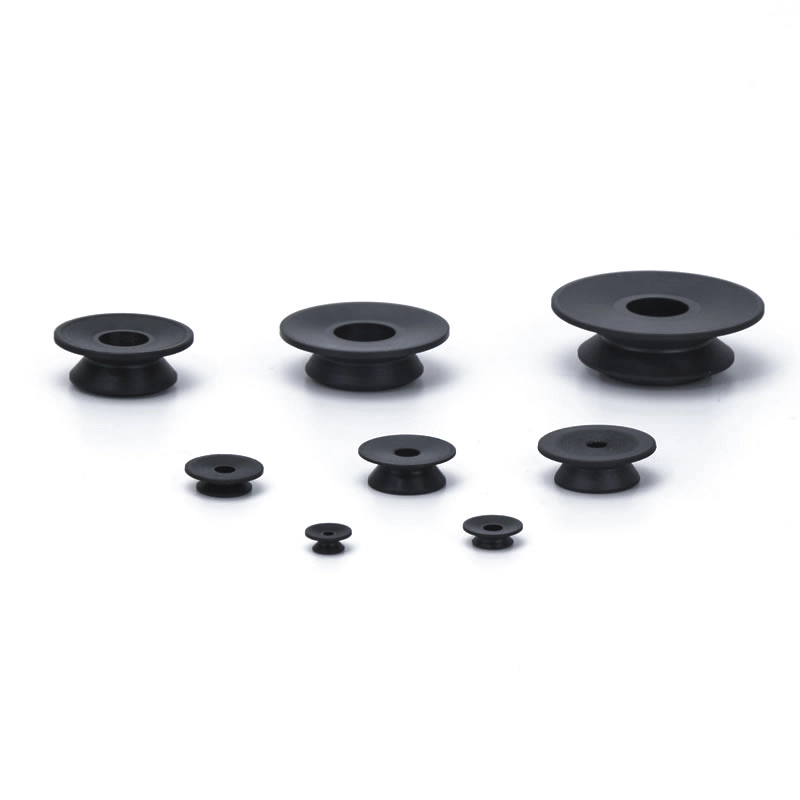

Les ventouses sous vide sans traces ZP2, d'un diamètre allant de 6 mm à 32 mm, sont compactes et spécialement conçues pour l'industrie électronique. La tige tampon télescopique intégrée génère un minimum de poussière, ce qui la rend particulièrement adaptée aux industries électronique de précision, médicale et pharmaceutique. Propre usine avec un grand nombre de produits en stock, du caoutchouc de haute qualité, du silicone et des matériaux spéciaux tels que des produits antistatiques.
Principales caractéristiques de la série ZP2 Mark-free
Marquage réduit
Les ventouses sous vide sans marque ZP2 utilisent des matériaux spécialisés non marquants et une conception à lèvres lisses pour minimiser les résidus de surface et les indentations.
Convient aux pièces sensibles telles que le verre, le métal revêtu et les composants électroniques
Aspiration stable tout en protégeant l’apparence du produit et en réduisant les taux de défauts de production
Types de matériaux
Silicone (qualité non marquante) :résistance propre et à haute température, idéale pour les industries de précision
Polyuréthane (PU) :résistant à l'usure avec peu de résidus pour un usage répété
Autres composés non marquants personnalisés disponibles chez Commaelec en fonction des besoins de l'application
Commaelec garantit une qualité constante des matériaux grâce à un approvisionnement contrôlé et une production en interne
Profils de tampons
Type plat :pour surfaces lisses et planes avec surface de contact maximale
Plat avec côtes :améliore l'étanchéité tout en réduisant le risque de marquage
Type de soufflet :s'adapte aux surfaces légèrement inégales et offre un amorti
Plusieurs options de profil permettent une adaptation flexible aux conditions de travail réelles
FAQ
Comment fonctionne la technologie sans marque ?
Les ventouses sous vide sans marques ZP2 utilisent des élastomères non marquants spécialement formulés et une géométrie de lèvre optimisée.
La surface de contact lisse réduit les points de friction et de pression
Une répartition uniforme du vide évite les marques de contrainte localisées
Les matériaux propres empêchent les résidus d'huile ou le transfert de couleur
Cela garantit une forte aspiration tout en protégeant les surfaces sensibles.
Quels sont les différents types de tampons ZP2 Mark-free ?
Type plat : idéal pour les surfaces lisses et rigides avec une zone de contact maximale
Plat avec nervures : améliore l'étanchéité tout en minimisant le marquage
Type à soufflet : s'adapte aux légères différences de hauteur et aux surfaces inégales
Commaelec propose de multiples structures pour correspondre aux conditions réelles de production.
Quelles sont les options de taille pour les pads ZP2 ?
Les diamètres standards incluent : φ40, φ50, φ63, φ80, φ100, φ125
Petites tailles : pièces de précision et charges légères
Grands formats : meilleure adhérence pour les panneaux plus grands
Commaelec prend en charge les stocks en vrac et les tailles personnalisées pour des applications spécifiques.
Comment prévenir une usure prématurée ?
Sélectionnez le bon matériau en fonction de la température et de l'environnement
Évitez une pression de vide excessive ou un mauvais alignement
Utilisez des supports tampons pour réduire l'impact lors du contact
Inspection régulière et remplacement rapide des lèvres usées
Les matériaux de haute qualité de Commaelec (par exemple, PU, silicone) contribuent à prolonger la durée de vie en cas d'utilisation à cycle élevé.
Quels sont les matériaux disponibles ?
Les ventouses sous vide sans traces ZP2 sont disponibles en :
Silicone non marquant : propre, résistant à la chaleur, idéal pour l'électronique
Polyuréthane (PU) : durable et résistant à l'usure
Composés personnalisés : matériaux antistatiques ou spécifiques à une application
Commaelec garantit un approvisionnement stable en matériaux et des performances constantes grâce à une fabrication contrôlée.
Comment commander
- Aucune marque d'adsorption (constituants du caoutchouc) n'est laissée sur la pièce.

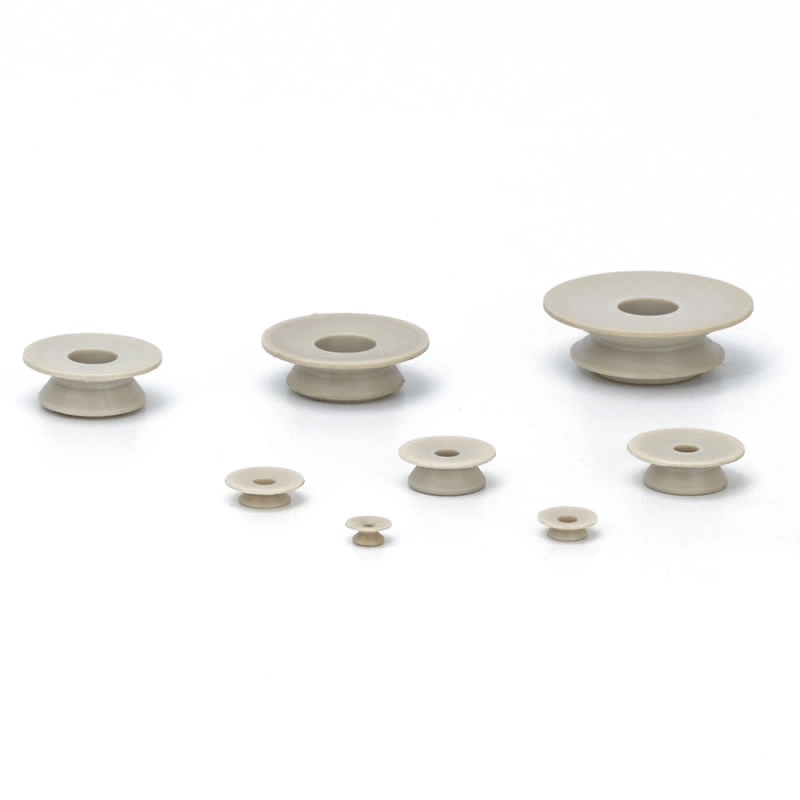

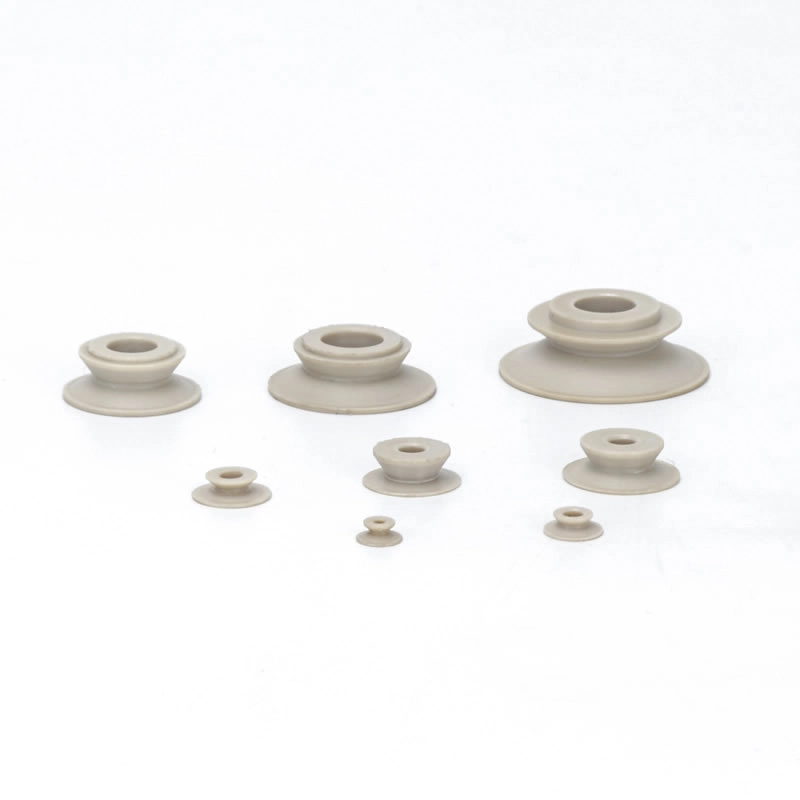

Évite le contact direct entre la pièce à usiner et le caoutchouc en installant une fixation PEEK sur le coussinet du soufflet pour empêcher le transfert de composants en caoutchouc. - Idéal pour les coussinets à soufflet série ZP (ø6 à ø32)
| ②Diamètre du tampon (mm) | |
| Symbole | Tampon applicable |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Matériel de fixation | |
| P | COUP D'OEIL |
| Médecin généraliste | PEEK conducteur |
- Lors de la commande avec un tampon, inscrivez « * » sous le numéro de pièce du tampon, comme indiqué ci-dessous. A noter que le pad n'est pas livré avec l'accessoire assemblé.
- Lorsque la fixation est en PEEK conducteur, utilisez un matériau conducteur pour le pad.
- Nettoyez le produit avant d'utiliser l'accessoire.
- Ce produit n'est pas nettoyé après usinage. Si le produit est utilisé dans l'état dans lequel il a été expédié, des matières résiduelles peuvent rester sur les pièces à travailler. Nettoyer avant utilisation.
- Si le contact avec un matériau dur pose problème, n'utilisez pas ce produit.
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
