L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).

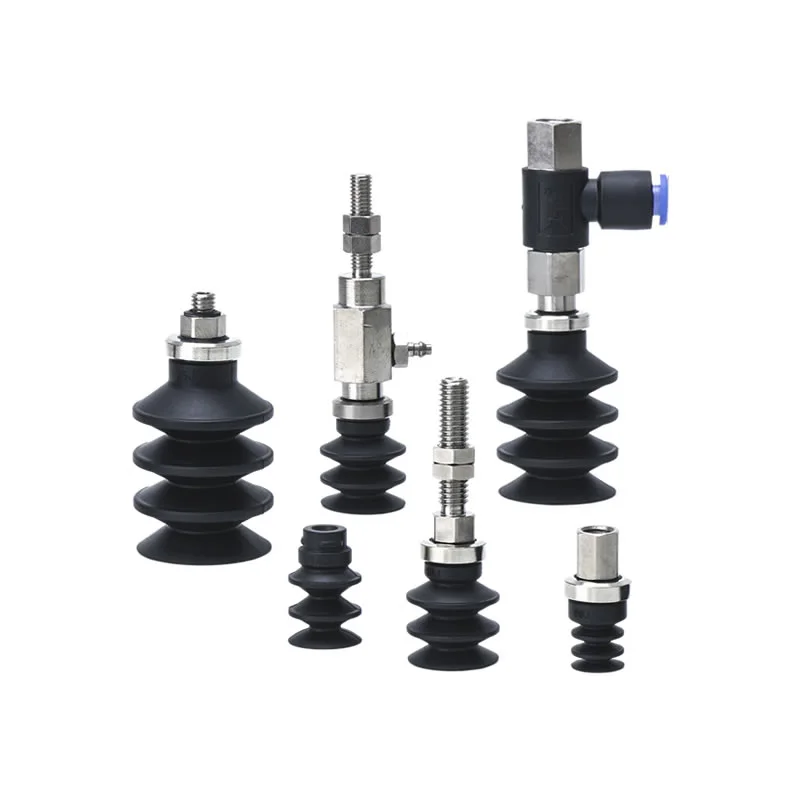

Soufflet avec ventouses à vide à anneau de verrouillage ZP2-J
Commaelec est le principal fabricant de ventouses à vide à soufflet avec anneau de verrouillage ZP2-J et propose des conceptions à 2,5 et 3,5 couches (φ6 – φ30 mm) pour une manipulation compacte et flexible de petits appareils électroniques, de pièces moulées par injection et de composants métalliques. Fabriqués en Chine avec du caoutchouc, du silicone et des matériaux antistatiques de haute qualité, ils prennent en charge les adaptateurs, les supports de tampon, les entrées verticales/latérales et les options en acier inoxydable pour des solutions d'automatisation robustes et personnalisables.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Soufflet avec ventouses à vide à anneau de verrouillage ZP2-J
Unité de coussin à soufflet série ZP2

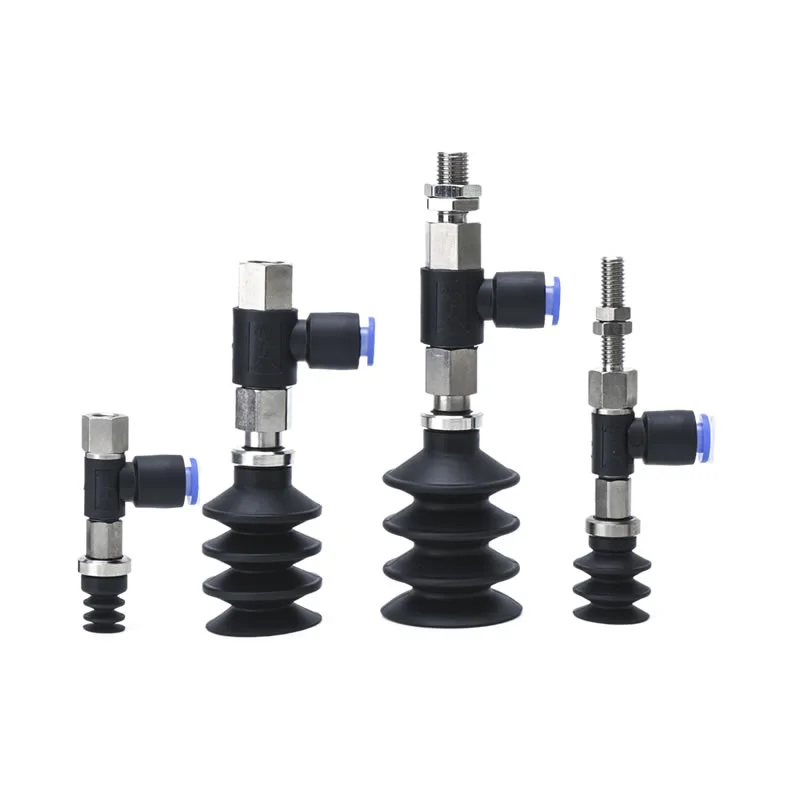

Série ZP2-T avec ventouses à soufflet adaptateur
Série ZP2-R avec ventouses à soufflet adaptateur
Série ZP2-Y avec ventouses à soufflet adaptateur
Description
Comment commander
Spécifications / Matériel
Applications
Ressource

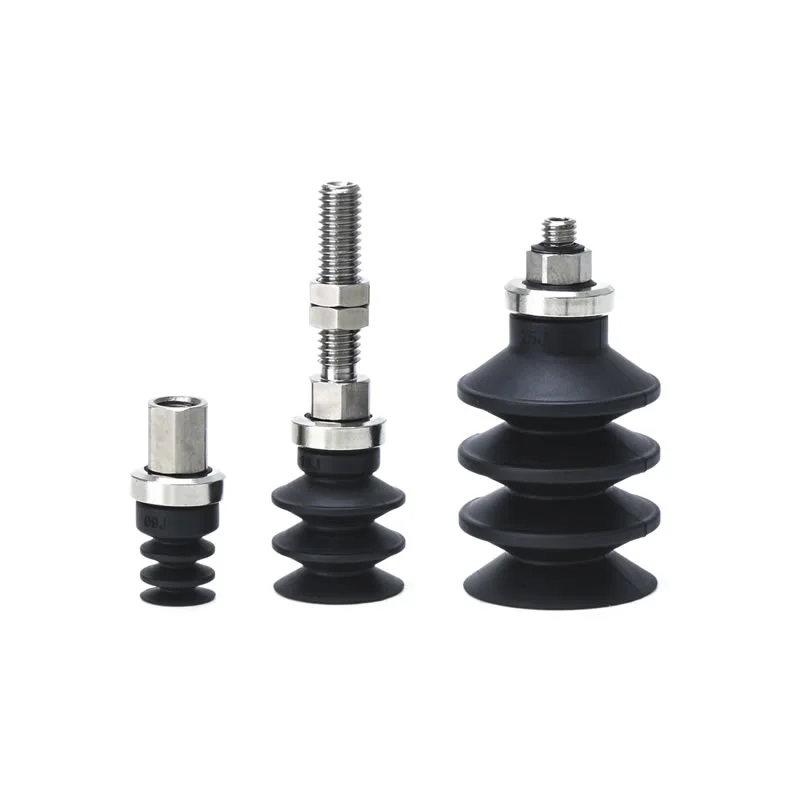

Les ventouses à vide à soufflet avec anneau de verrouillage ZP2-J sont conçues pour les systèmes d'automatisation, permettant une préhension, un levage et une manipulation efficaces et sûrs des pièces, particulièrement adaptées à la préhension de petits composants électroniques, de pièces moulées par injection et de pièces métalliques de précision.
Manipulation sécurisée :Crée une forte adhérence sous vide sur des surfaces lisses ou légèrement inégales.
Compensation d'alignement :Les soufflets à plusieurs étages absorbent les différences de hauteur et les petits désalignements.
Intégration polyvalente :Fonctionne avec des bras robotisés, des convoyeurs et des lignes de production automatisées.
Réduction des impacts :Les tampons en option minimisent les vibrations et protègent les pièces.
Quels sont les principaux avantages de ce pad ?
Les ventouses à vide à soufflet avec anneau de verrouillage ZP2-J sont conçues pour une manipulation précise, flexible et fiable de l'automatisation. Leur conception compacte et adaptable les rend idéales pour l’électronique, le moulage par injection et les petites industries métallurgiques.

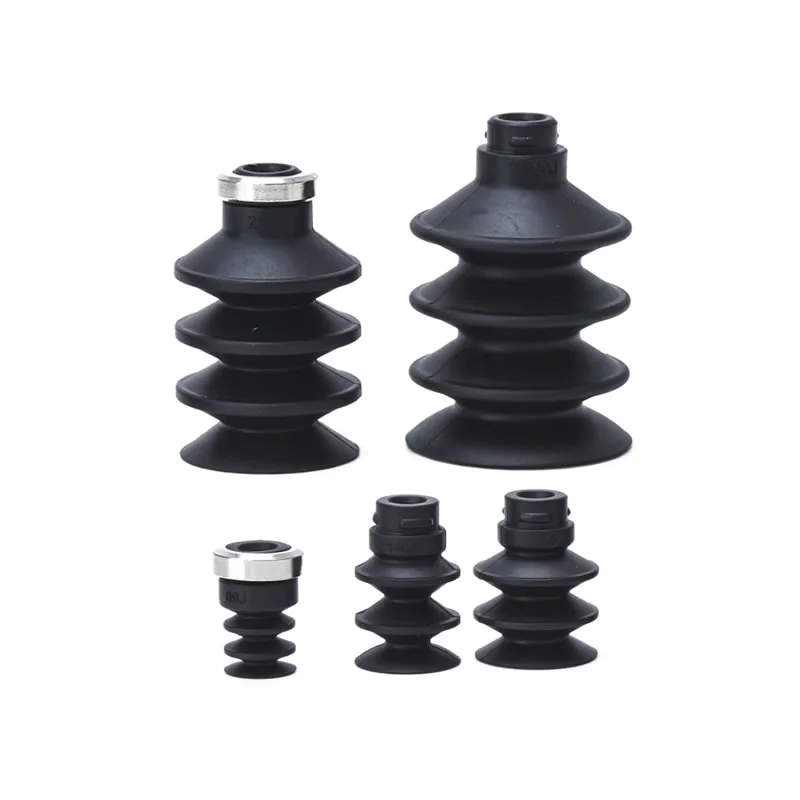

Soufflet à plusieurs étages
Disponible en configurations 2,5 couches et 3,5 couches
2,5 couches :φ6mm, φ10mm, φ15mm (pas de bague de verrouillage)
3,5 couches :φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (avec anneau de verrouillage)
Offre une grande flexibilité de course verticale, compensant les surfaces inégales ou inclinées
Anneau de verrouillage
Les modèles à 3,5 couches comprennent un anneau de verrouillage pour un montage sécurisé
Assure une adhérence fiable lors d’opérations à grande vitesse ou répétitives
Améliore la stabilité des bras robotisés et des postes de manutention automatisés
Versatilité
Gère les petits composants, les boîtiers en plastique irréguliers et les pièces métalliques de précision
Peut être intégré dans des bras robotisés ou des lignes automatisées avec un espace limité
Prend en charge plusieurs options d'installation, y compris des entrées de vide verticales ou latérales
Compatible avec les adaptateurs, les supports de tampon et les accessoires en acier inoxydable pour les industries spécialisées

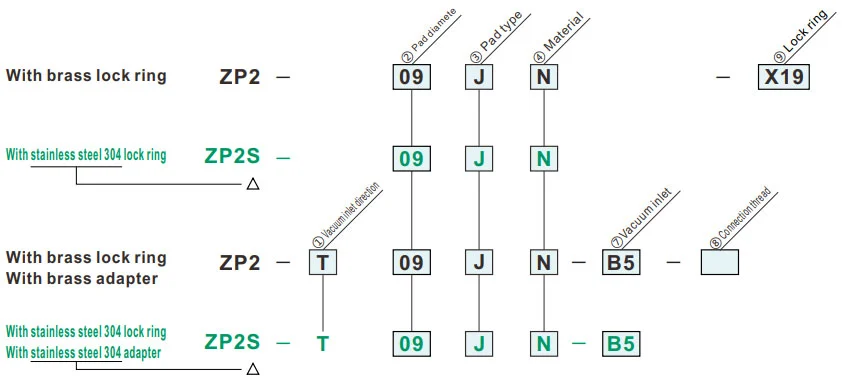

Comment commander
- À utiliser là où il n'y a pas d'espace pour le tampon (type ressort).
- Pièces à travailler avec surface d'adsorption inclinée.
- Applicable pour l'adaptateur de la série ZP.
| ③Type de tampon | |
| J | Soufflet (étage 2,5/3,5) |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑨Anneau de verrouillage | |
| Néant | Avec anneau de verrouillage |
| X19 | Sans anneau de verrouillage |
| ①Direction d'entrée du vide |
⑦ ⑧
② Diamètre du tampon (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Verticale |
|
⑦Prise d'aspiration | Filetage mâle | AS5 | M5 x0,8 | ● | ● | ||||
| AS6 | M6 x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x0,8 | ● | — | ||||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
|
Filetage femelle | B5 | M5 x0,8 | ● | ● | |||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| B01 | RC1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Latéral |

|
Montage instantané | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Fil de connexion | Filetage mâle | A5 | M5 x0,8 | ● | — | |||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
| Filetage femelle | B5 | M5 x0,8 | ● | ● | ||||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| Y |

|
⑦Entrée sous vide | B5 | M5 x0,8 | ● | ● | ||||||
| Raccord cannelé | U4 | Pour tube souple ø4 | ● | ● | ||||||||
| N4 | Pour tube nylon ø4 | ● | ● | |||||||||
| U6 | Pour tube souple ø6 | ● | ● | |||||||||
| N6 | Pour tube nylon ø6 | ● | ● | |||||||||
| ⑧Fil de connexion | Filetage mâle | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Filetage femelle | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

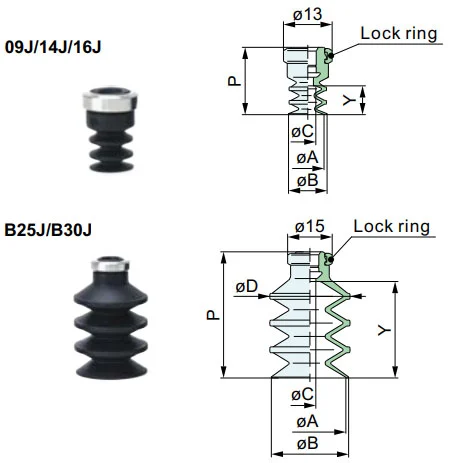

Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
J
Soufflet
| Modèle | øA | øB | øC | øD | P | Y | Anneau de verrouillage | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Modèle à consulter : ZP09JGN
Dimensions de montage de l'adaptateur
Tampon Applicable: 09J/14J/16J
Tampon Applicable: B25J/B30J
ZP2-T
Verticale
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | C | D | Adapter | ||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑦ Vide entrée |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6x1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Modèle à référencer : ZP2-T14JN-AS5 Adaptateur à référence : ZPT2-AS5

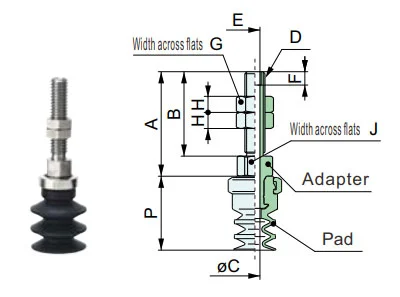

ZP2-T
Verticale
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | F | G | H | J | Adapter | ||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑦ Vide entrée |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0.8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0.8 | 5 | 12 | 12 | A8 | |||||||
Modèle à consulter : ZP2-TB25JS-A6 Adaptateur à consulter : ZPT3-A6
ZP2-T
Verticale
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | Adapter | ||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑦ Vide entrée |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6x1 | B6 | |||||||||
| B01 | 11 | 7 | RC1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x1,25 | 12 | B8 | ||||||
| B01 | 7 | RC1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Modèle à référencer : ZPT20BGS-B01 Adaptateur à référence : ZPT3-B01
ZP2-R
Latéral
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | F | G | H | J | Adaptateur | ||||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0.8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Modèle à consulter : ZP2-R16JN-04-A6 Adaptateur à consulter : ZPR2-04-A6

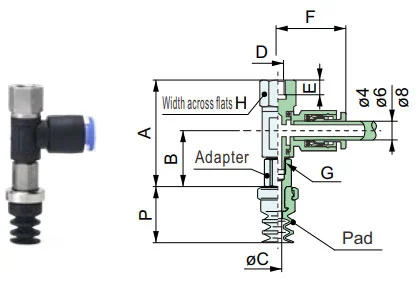

ZP2-R
Latéral
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | F | G | H | Adaptateur | ||||||||
|
① Vide entrée direction |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0.8 | 5 | 04:20.6 06:21.6 |
M5x0.8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0.8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Modèle à consulter : ZP2-RB25JGS-06-B8 Adaptateur à consulter : ZPR3-06-B8

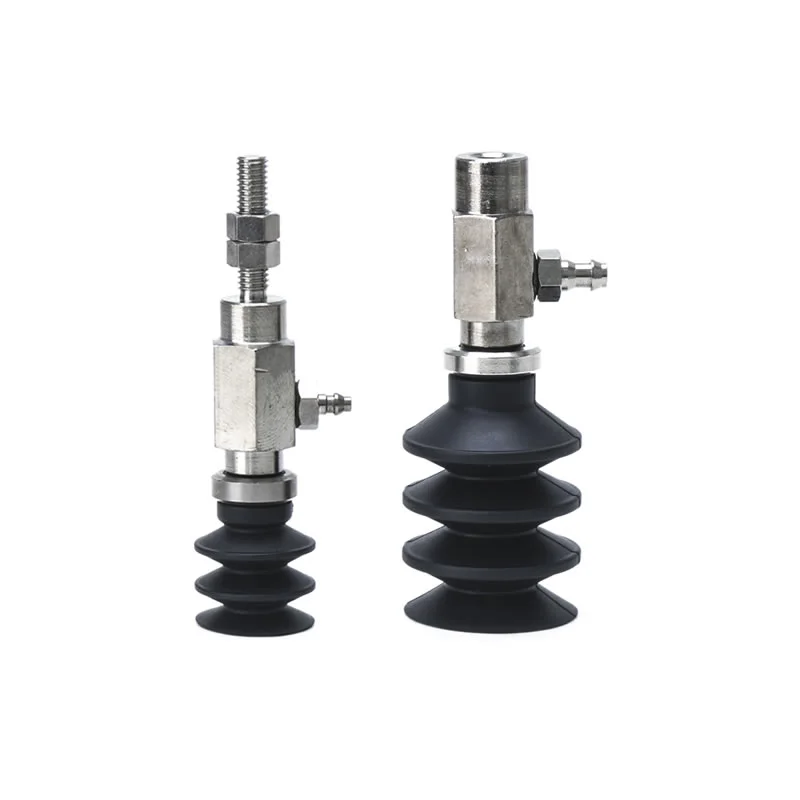

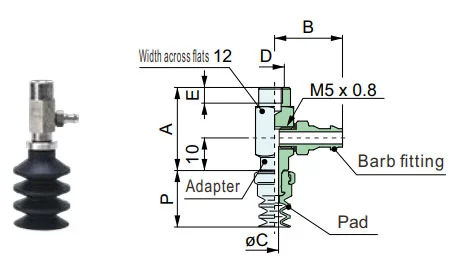

ZP2-Y
Latéral
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | F | G | Adaptateur | ||||||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0.8 | 7 | 4 | N4, U4 : 14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4, U4 : 14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||

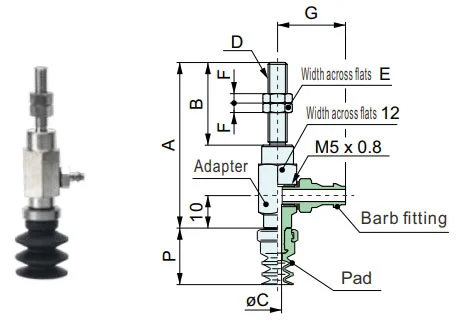

Modèle à consulter : ZP2-Y16JGN-U4-A5 Adaptateur à consulter : ZPY2-U4-A5
ZP2-Y
Latéral
Dimensions par bloc
| ②Diamètre du tampon. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensions par adaptateur
| Modèle | A | B | øC | D | E | Adaptateur | ||||||||
|
① Vide direction d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4, U4 : 14,5 N6,U6:16,5 |
2.5 | M5x0.8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4, U4 : 14,5 N6,U6:16,5 |
3.5 | M5x0.8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Modèle à consulter : ZP2-Y16JGN-U4-B5 Adaptateur à consulter : ZPY2-U4-B5
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
Balises actives: Soufflet avec ventouses à vide à anneau de verrouillage ZP2-J, Chine, fabricant, fournisseur, usine
envoyer une demande
Informations de contact
-
Adresse
Village de Xiaruan Ville de Baishi Ville de Yueqing Province de Zhejiang Chine
-
Tél
-
E-mail
Pour toute demande concernant les ventouses à vide, les générateurs de vide, les accessoires de composants pneumatiques ou la liste de prix, veuillez nous laisser votre e-mail et nous vous contacterons dans les 24 heures.
