L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Ventouses sous vide éponge ZP2
Commaelec exploite ses propres installations de fabrication, utilisant du caoutchouc, du silicone et divers matériaux spécialisés (tels que des composés antistatiques) de haute qualité dans sa production. Nous proposons une large gamme de spécifications de tailles parmi lesquelles choisir. Les ventouses à vide en éponge ZP2 sont largement utilisées dans le secteur de la fabrication électronique ; Spécialement conçue pour la manipulation de pièces inégales, cette série est disponible en quatre tailles compactes : φ6 mm, φ8 mm, φ10 mm et φ15 mm.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

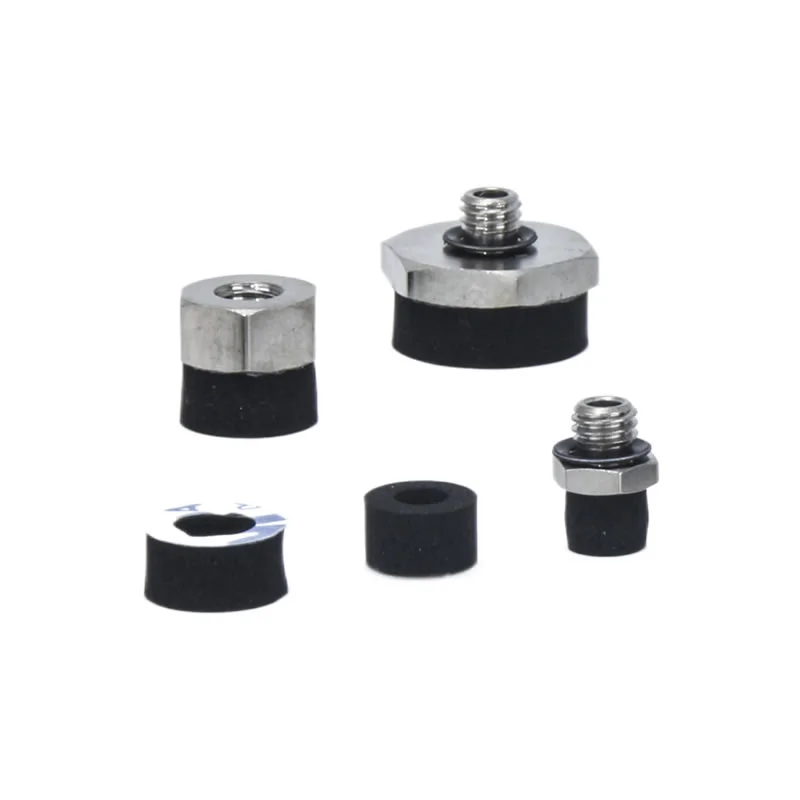

Ventouses sous vide éponge ZP2
Unité de ventouse à éponge série ZP2
Série ZP2-T avec adaptateur pour aspirateur en éponge
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses sous vide en éponge ZP2 sont conçues pour une préhension stable des surfaces inégales, texturées ou irrégulières dans les systèmes automatisés. Leur conception compacte et flexible les rend idéaux pour l’électronique, le moulage par injection et les petites industries métallurgiques.
Principales caractéristiques des ventouses sous vide en éponge ZP2
Matériau hautement élastique
Fabriqué à partir d'un matériau éponge doux qui s'adapte aux saillies, aux dépressions et aux surfaces rugueuses
Assure une préhension douce mais ferme sans endommager les composants délicats
Excellente étanchéité
Remplit efficacement les espaces de surface pour éviter les fuites de vide
Maintient une puissance d'aspiration constante pour une manipulation fiable des pièces inégales
Diverses options
Compatible avec les bras robotisés et les systèmes de manutention automatisés
Convient aux petits appareils électroniques, aux circuits imprimés, aux composants moulés et aux pièces matérielles
Conception compacte
La construction peu encombrante permet l'intégration dans des lignes de production étroites
Idéal pour les stations avec un espace d'installation limité
Formulaires disponibles
Disponible en variantes plates et texturées pour répondre à différentes exigences de surface
Adaptable à diverses applications d'automatisation avec des besoins de manipulation précis
Plage de diamètre
Offert en φ6 mm, φ8 mm, φ10 mm et φ15 mm
Offre la flexibilité nécessaire pour s'adapter à une large gamme de pièces petites et irrégulières
FAQ
À quoi servent les tampons éponge ZP2 ?
Les ventouses sous vide en éponge ZP2 sont idéales pour saisir des pièces inégales, texturées ou irrégulières dans les systèmes automatisés, couramment utilisées dans l'électronique, le moulage par injection et la manipulation de petites pièces métalliques.
Quelles tailles et formes sont disponibles ?
Ils sont disponibles dans des diamètres de φ6 mm, φ8 mm, φ10 mm et φ15 mm avec des formes plates ou texturées, conçus pour une intégration compacte dans les bras robotisés et les lignes de production automatisées.
Comment choisir la bonne taille ?
Sélectionnez une coupelle qui correspond à la surface et au poids de la pièce à usiner, garantissant un contact sous vide suffisant et une compatibilité avec votre système d'automatisation.
Quelle est la capacité de charge typique ?
La charge dépend de la taille du gobelet, du type de surface et de la source de vide ; les coupelles plus petites conviennent aux composants légers, tandis que les coupelles plus grandes de φ15 mm peuvent gérer des pièces légèrement plus lourdes ou inégales.
Quand dois-je les remplacer ?
Remplacez les coupelles s'il y a une usure visible, des fissures ou une déformation, ou si l'adhérence sous vide devient instable, garantissant ainsi une manipulation fiable et sûre.

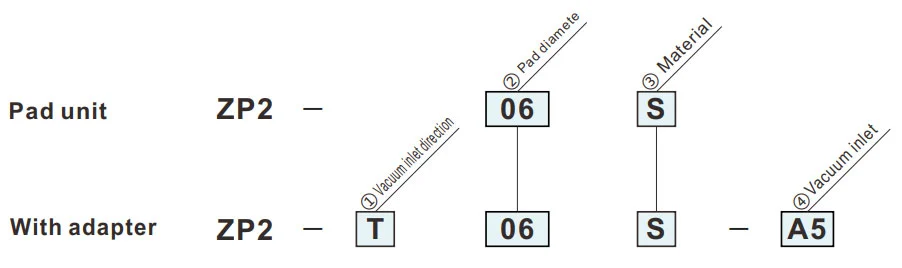

Comment commander
- Pour l'adsorption de pièces présentant des bosses.
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Diamètre du tampon (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Matériel | |
| S | Éponge CR (avec ruban adhésif double face) |
| ④Entrée sous vide | |
| A5 | M5x0.8 (Mâle) |
| B5 | M5x0.8 (Femelle) |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.

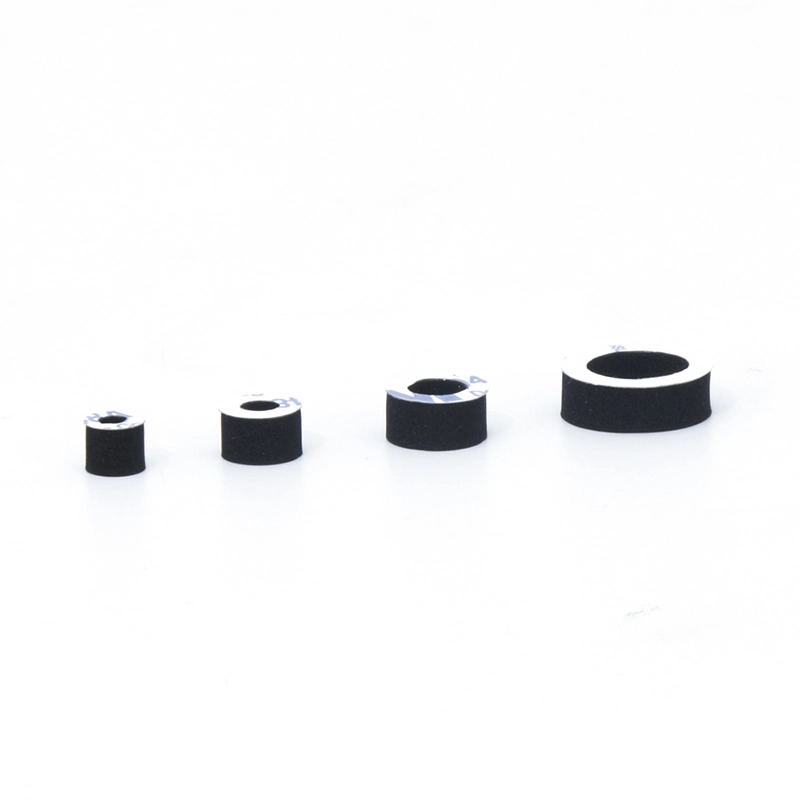

S
Tampon éponge
| Modèle | øA | øB | ||
|
② Tampon dia. |
③ Tampon Matériel |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modèle à consulter : ZP2-06S
Dimensions de montage de l'adaptateur
|
Tampon Applicable: 06S
|
Tampon Applicable: 08S
|
|
Tampon Applicable: 10S
|
Tampon Applicable: 15S
|
ZP2-T
Verticale
A5
| Modèle | øA | øB | øC | D | E | L | Adaptateur | ||||
|
① Vide direction d'entrée |
② Tampon dia. |
③ Tampon Matériel |
④ Vide entrée |
||||||||

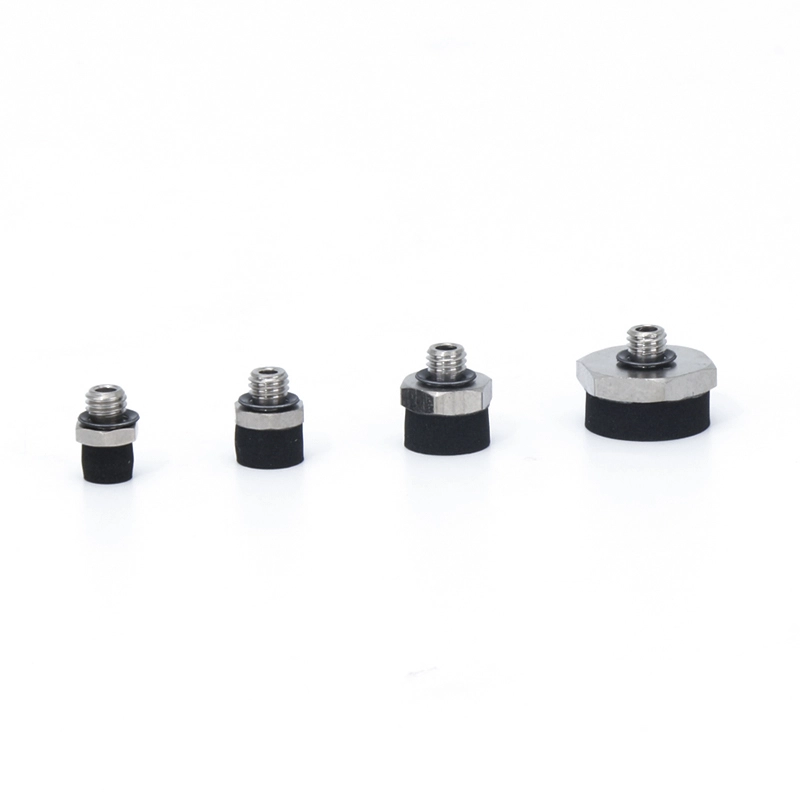

| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Modèle à consulter : ZP2-T06S-A5
ZP2-T
Verticale
B5
| Modèle | øA | øB | øC | E | L | Adaptateur | ||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon Matériel |
④ Vide entrée |
|||||||

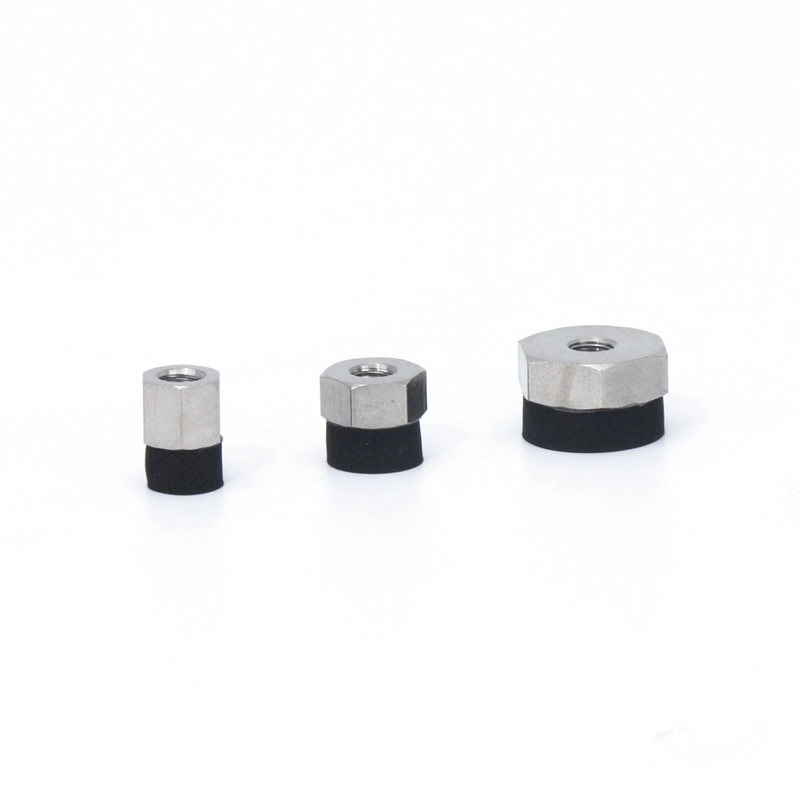

| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modèle à consulter : ZP2-T06S-B5
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
