L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).

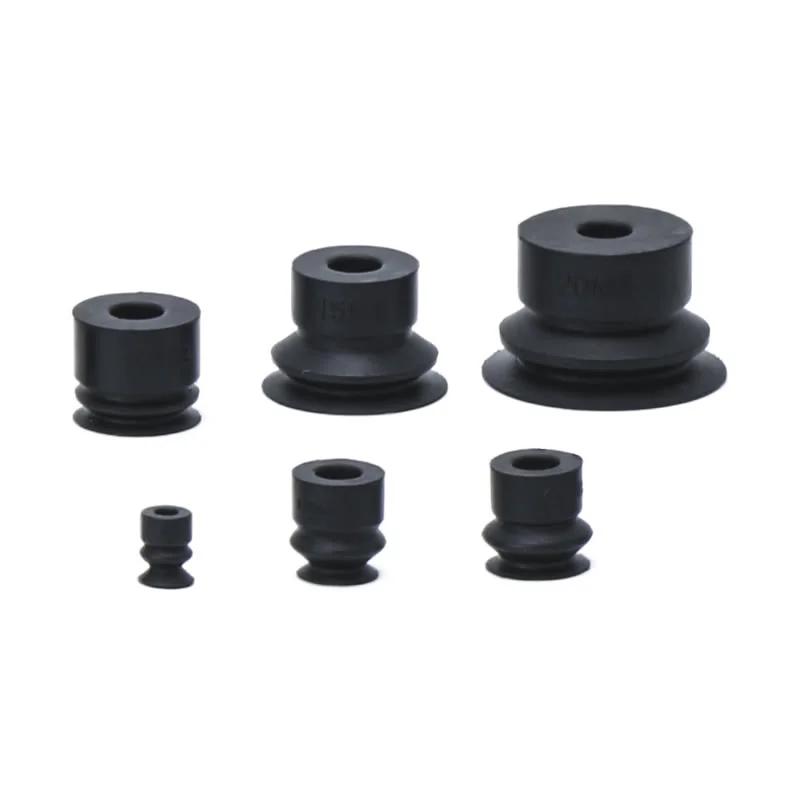

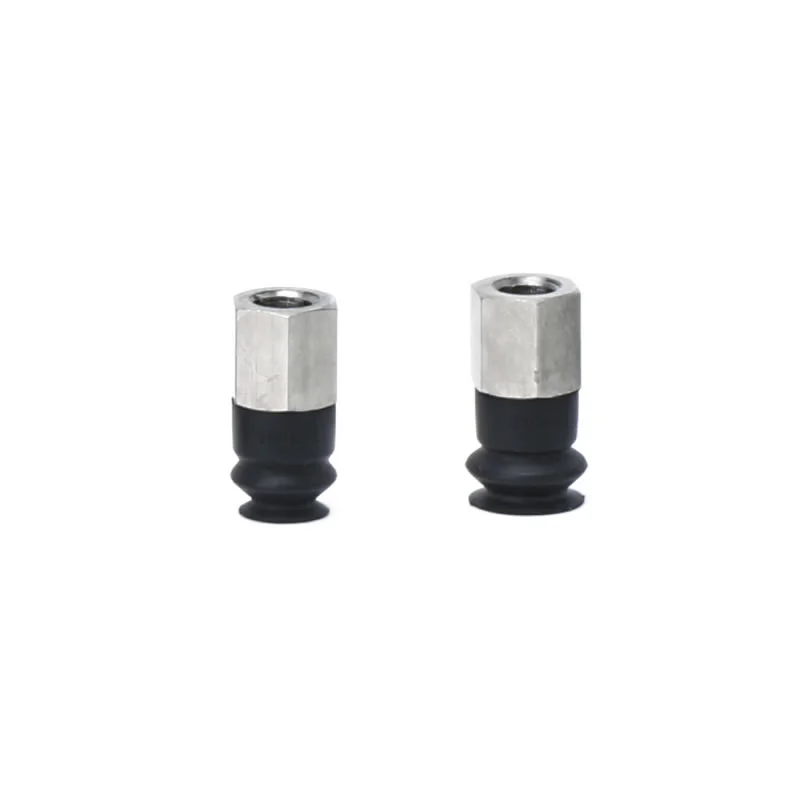

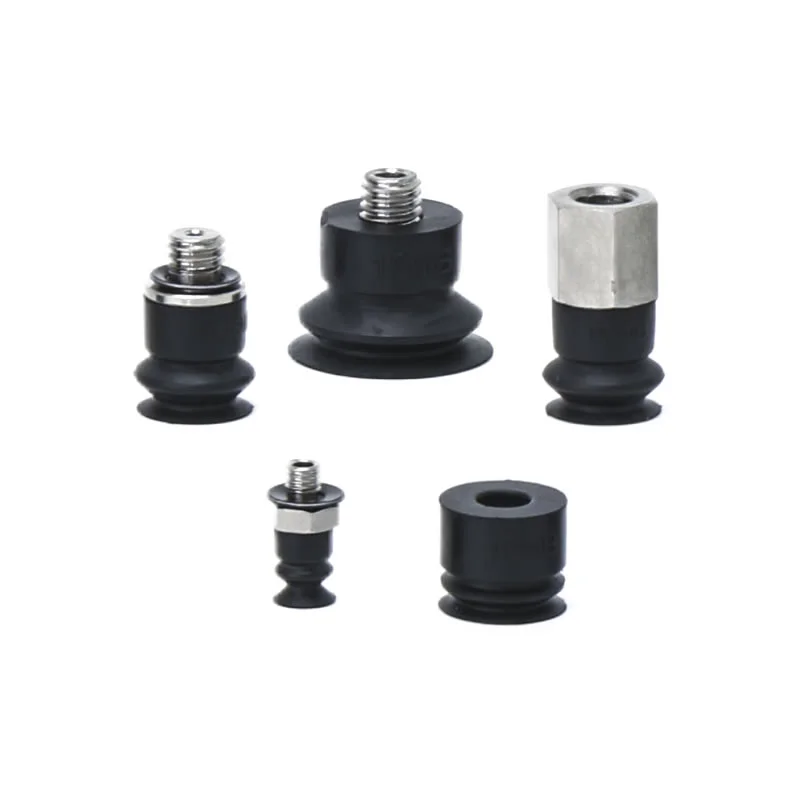

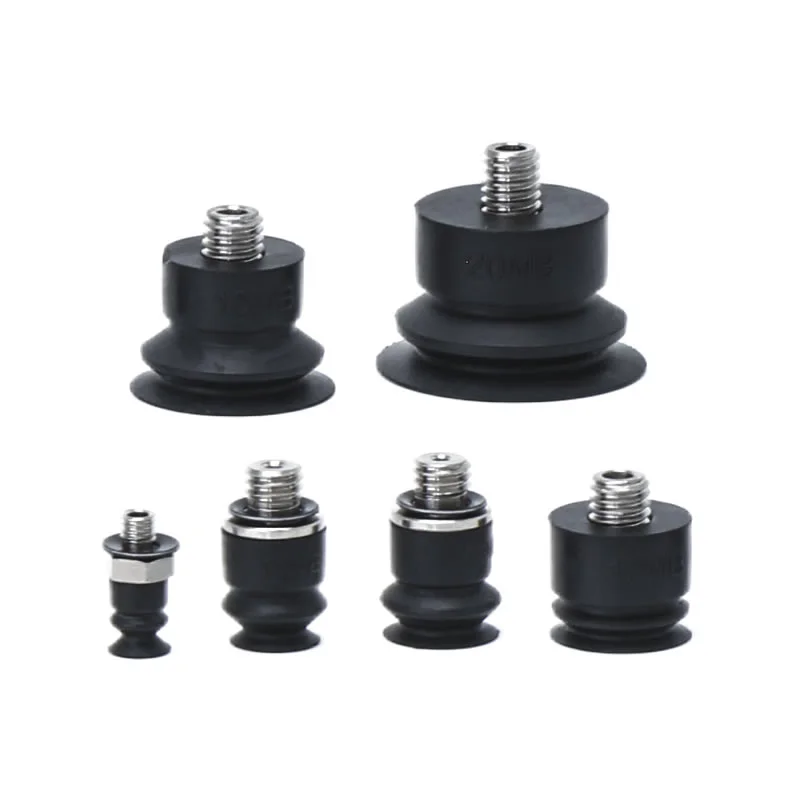

Ventouses à soufflet ZP2-MB
En tant que fabricant leader en Chine, notre usine propose les ventouses à soufflet ZP2-MB (diamètres ø4–20 mm) spécialement conçues pour les pièces inclinées ou sphériques. Nous proposons des solutions dotées d'une structure ondulée unique (de style accordéon) qui permet une fonctionnalité de rembourrage intégrée sans nécessiter d'espace supplémentaire. Nous maintenons un stock de matériaux NBR, silicone et antistatiques et proposons des options d'interface filetée M3/M5.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses à soufflet ZP2-MB
Unité de ventouse à soufflet série ZP2
Série ZP2-T avec ventouse à soufflet adaptateur
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Zhejiang Comma Electric Co., Ltd. produit professionnellement des ventouses à soufflet ZP2-MB de haute qualité. Notre usine vous propose également des services personnalisés et des échantillons gratuits. Il s'agit d'un composant d'aspiration flexible miniature au sein des systèmes d'automatisation pneumatiques, spécialement conçu pour les surfaces irrégulières, sphériques ou inclinées.
Technologies de base
Haute compatibilité avec les surfaces irrégulières :Dotées d'une structure à soufflet en accordéon, les ventouses à soufflet ZP2-MB s'adaptent automatiquement et s'adaptent étroitement aux surfaces de pièces sphériques, inclinées ou de forme irrégulière, garantissant un processus de préhension sûr et stable.
Conception de rembourrage intégrée :La structure plissée offre une élasticité physique inhérente, absorbant efficacement les impacts de contact sans avoir besoin de supports tampons à ressort supplémentaires, économisant ainsi considérablement l'espace d'installation.
Applications de miniaturisation de précision :Spécialement conçu pour les petits composants de précision ; sert de solution de base pour la manipulation de micro-pièces dans la fabrication électronique, l’assemblage de précision et les systèmes d’automatisation compacts.
Applicabilité multi-industrielle :Largement utilisé pour saisir des composants électroniques sphériques miniatures, des pièces métalliques irrégulières et des raccords en plastique inclinés ; s'intègre parfaitement aux systèmes robotiques à petite échelle et aux équipements d'emballage de précision.
Adaptation de l'espace compact :Aucun espace d'installation de tampon supplémentaire (type ressort) n'est requis. La structure intégrée est conçue pour les équipements d'automatisation à espace limité ou les pointes de bras robotiques, permettant une intégration transparente dans diverses lignes de production compactes.
Spécifications clés :Options de diamètre : la série sablée de ventouses à soufflet ZP2-MB est disponible en plusieurs diamètres standard, notamment φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm et φ20 mm.
Sélection des matériaux :Une large gamme de matériaux est disponible pour répondre à diverses exigences opérationnelles, notamment le caoutchouc nitrile (NBR, avec « N » dans la désignation du modèle), le caoutchouc de silicone (marqué « S »), le caoutchouc polyuréthane, ainsi que des matériaux spécialisés comme le caoutchouc nitrile conducteur et le caoutchouc de silicone conducteur (marqué « GS »). Ces matériaux sont conçus pour répondre à des propriétés antistatiques et à une résistance à des environnements chimiques spécifiques.
Possibilités de connexion :Plusieurs connexions filetées sont disponibles, notamment A3 pour les filetages externes M3×0,5 (compatibles avec les ventouses φ4 mm) et A5/H5 pour les filetages externes M5×0,8 (compatibles avec les ventouses φ6 mm, φ8 mm et plus). Certains modèles prennent également en charge les joints filetés internes B5, facilitant ainsi une intégration transparente avec les canalisations de vide et les accessoires de bras robotique.

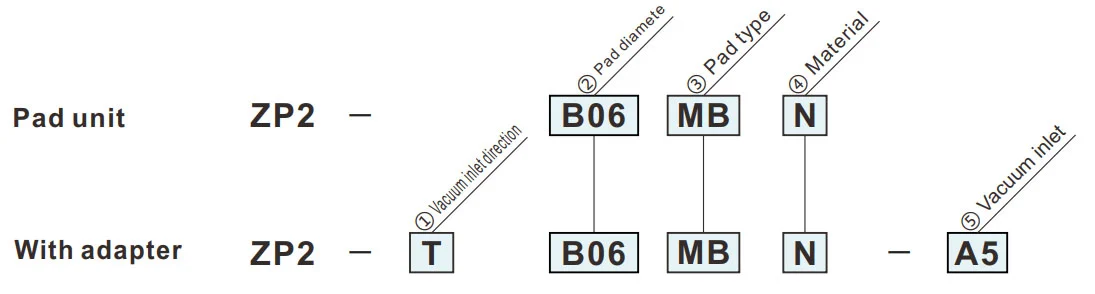

Comment commander
- À utiliser là où il n'y a pas d'espace pour le tampon (type ressort).
- Pièces à travailler avec surface d'adsorption inclinée.
| ①Direction d'entrée du vide | |
| T | Verticale |
| ③Type de tampon | |
| Mo | Soufflet |
|
⑤ Entrée de vide
② Diamètre du tampon (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (mâle) | ● | — | — | — | — | — |
| H5 | M5x0.8 (mâle) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8 (femelle) | — | ● | ● | — | — | — |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
Mo
Soufflet
B04
| Modèle | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|
| ZP2 | B02 | Mo |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Modèle à consulter : ZP2-B04MBS
Dimensions de montage de l'adaptateur
Mo
Soufflet
B06,B08
| Modèle | øA | øB | øC | øD | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||||
| ZP2 | B06 | Mo |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modèle à consulter : ZP2-B06MBN
Dimensions de montage de l'adaptateur
Mo
Soufflet
B10,B15,B20
| Modèle | øA | øB | øC | øD | øE | de | G | Y | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||||||||
| ZP2 | B10 | Mo |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modèle à consulter : ZP2-B10MBN
Dimensions de montage de l'adaptateur
Tampon Applicable: B10MB B15MB
Tampon applicable : B20MB
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
