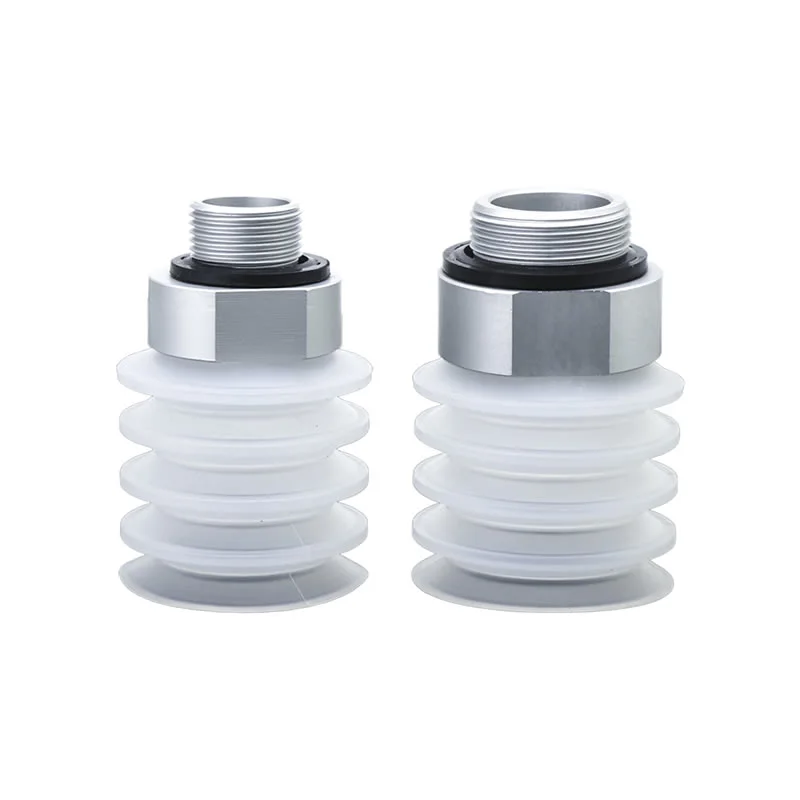

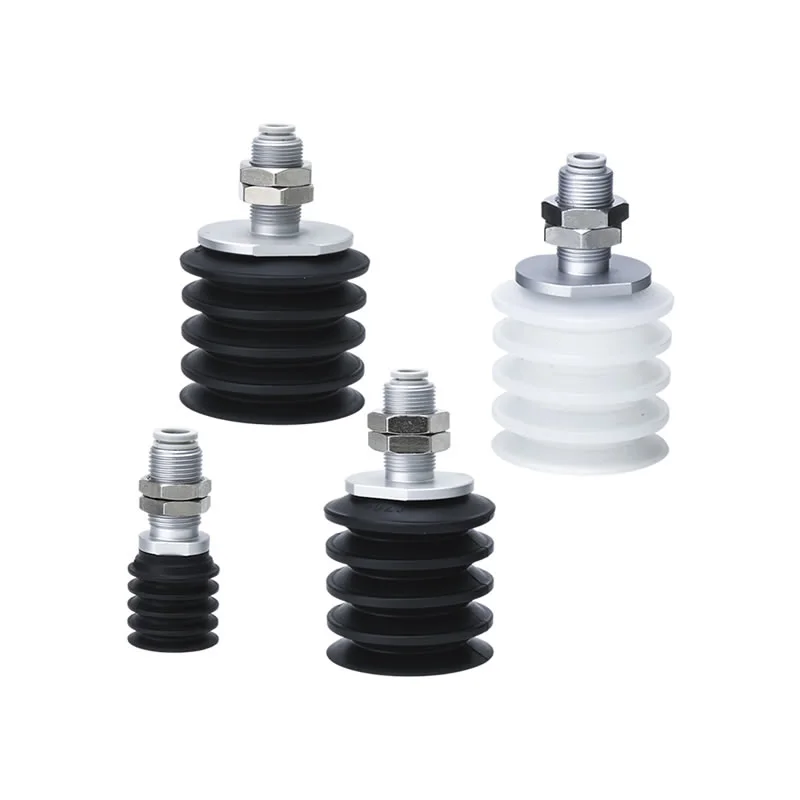

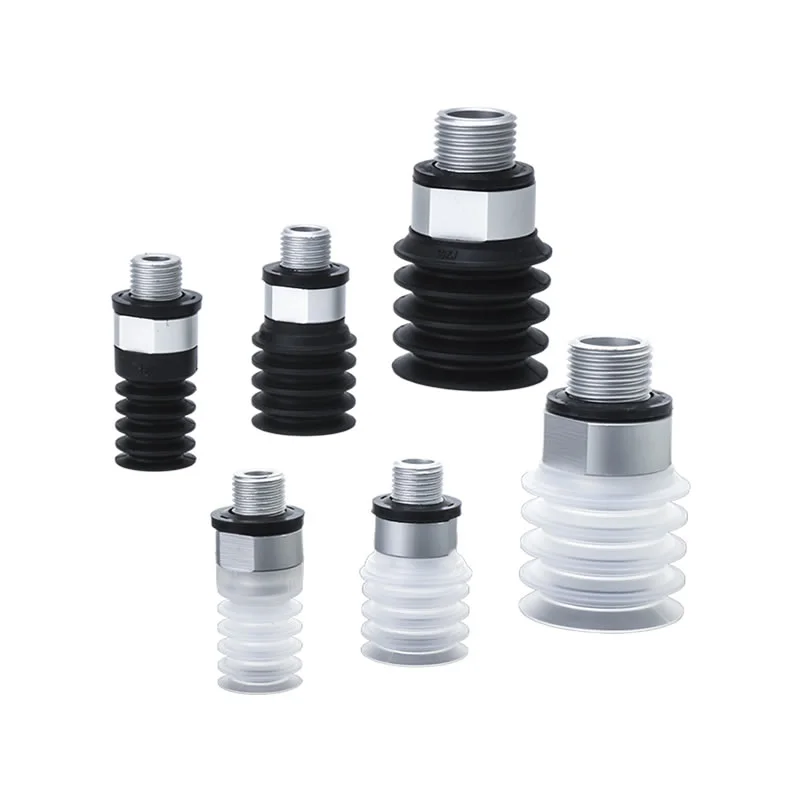

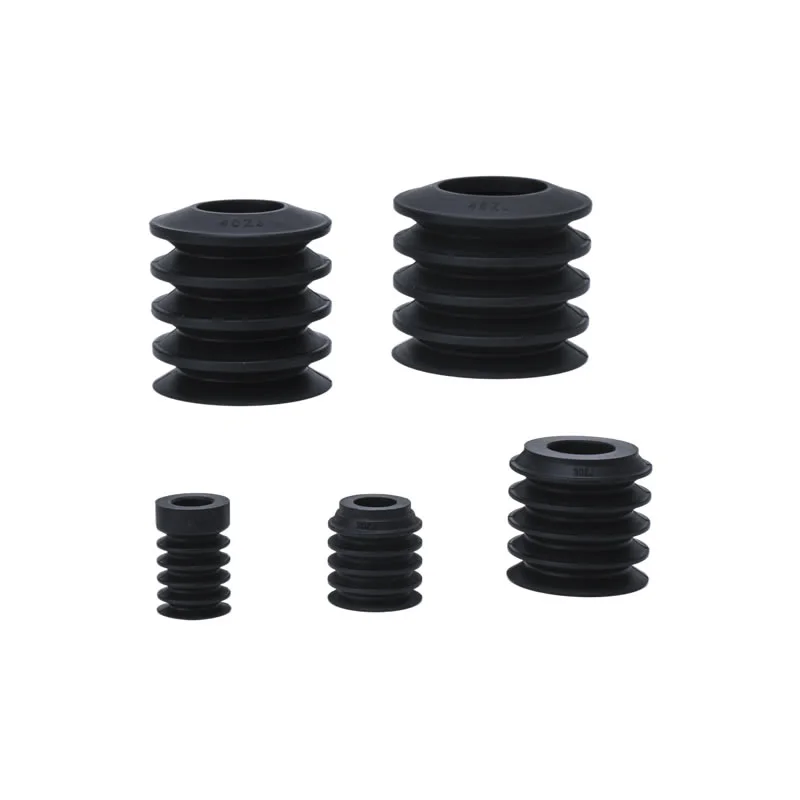

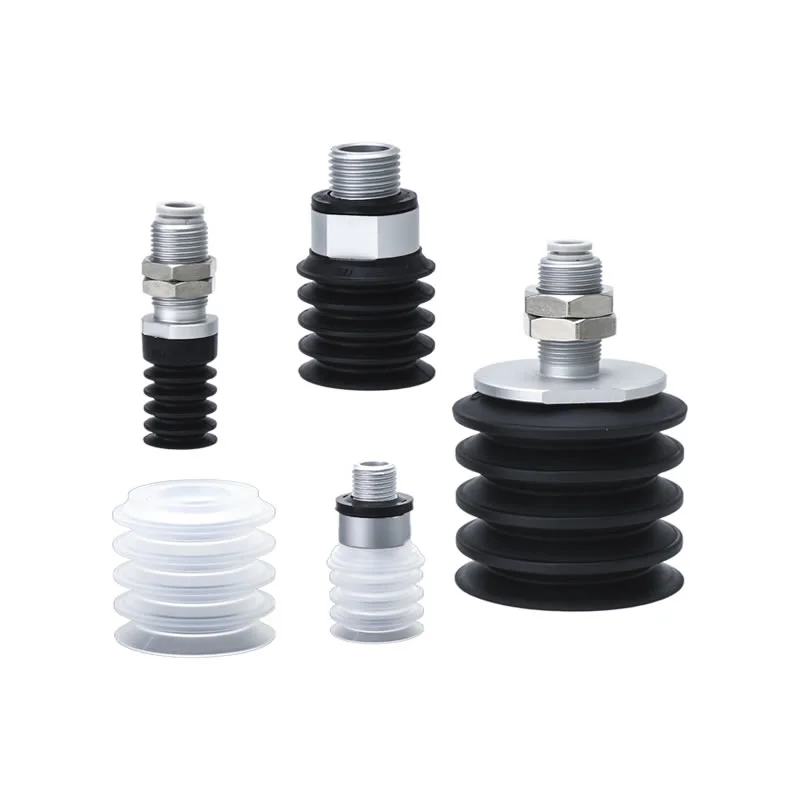

Ventouses à soufflet ZP2-ZJ
Unité de ventouse à soufflet série ZP2
Série ZP2-T avec ventouse à soufflet adaptateur
Description

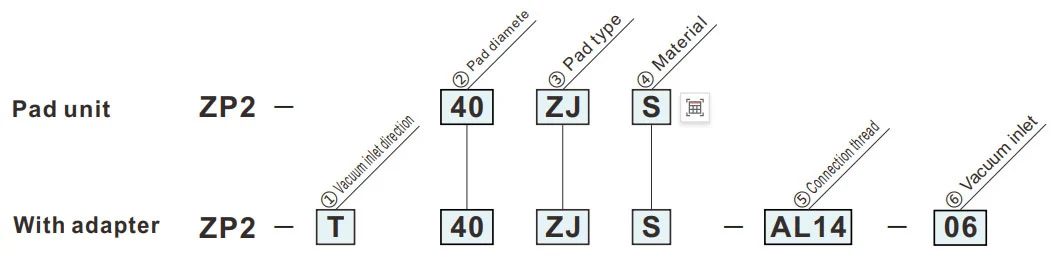

Comment commander
Spécifications / Matériel
Applications
Ressource
Avantages des ventouses à soufflet ZP2-ZJ
Manipulation à grande vitesse
Conçu pour une réponse rapide dans les systèmes automatisés, garantissant une aspiration stable pendant les opérations de prélèvement et de placement à cycle élevé.
Adaptabilité supérieure
La structure flexible du soufflet s'adapte facilement aux surfaces inégales, incurvées ou inclinées pour une étanchéité fiable.
Compact/peu encombrant
Pas besoin d'espace tampon supplémentaire, ce qui le rend idéal pour les équipements compacts et les configurations denses.
Variété de matériaux
Disponible en NBR, silicone et matériaux personnalisés pour s'adapter à différentes températures et environnements de travail.
Options sans marque
Des matériaux non marquants en option aident à protéger les surfaces sensibles telles que le verre ou les composants électroniques.
FAQ
Quel est le style ZJ ?
Les ventouses à soufflet ZP2-ZJ sont dotées d'une structure en accordéon (soufflet) conçue pour la flexibilité et la stabilité.
Disponible en modèles à 1,5 couche (φ2–φ6) et 4,5 couches (φ15–φ46)
S'adapte aux surfaces inégales, courbes ou inclinées
Compense les écarts de hauteur et d'angle lors de la manipulation
Élimine le besoin d'espace tampon supplémentaire, idéal pour les configurations d'automatisation compactes
Quels sont les matériaux disponibles ?
NBR : économique et résistant à l’usure pour un usage général
Silicone : adapté aux environnements propres et à haute température
Matériaux personnalisés : la ventouse à soufflet ZP2-ZJ est disponible en variantes antistatiques ou en matériaux composites spéciaux adaptés aux exigences spécifiques de l'industrie.
Commaelec garantit une qualité constante des matériaux et prend en charge des solutions sur mesure basées sur les conditions de travail
Quelles sont les applications typiques ?
Systèmes robotisés de prélèvement et de placement
Manipulation de pièces irrégulières ou inclinées
Electronique, assemblage de petites pièces et fabrication de précision
Équipement d'automatisation compact où l'espace est limité
Comment sont-ils configurés ?
Plusieurs tailles : φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Choix de soufflets à 1,5 ou 4,5 couches en fonction des besoins de l'application
Compatible avec divers systèmes de montage et de vide
Prend en charge les configurations personnalisées pour des projets spécifiques
Comment commander
- À utiliser là où il n'y a pas d'espace pour le tampon (type ressort).
- Pièces à travailler avec surface d'adsorption inclinée.
| ③Type de tampon | |
| ZJ | Soufflet (4,5 étages) |
| ④ Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ①Direction d'entrée du vide |
⑤ ⑥
② Diamètre du tampon (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Verticale |
|
⑤Fil de connexion | Filetage mâle | AL12 | M12x1,0 | ● | ● | - | - | - |
| AL14 | M14 x1,0 | - | - | ● | ● | ● | |||||
| ⑥Entrée sous vide | Montage instantané | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Filetage mâle | A10 | M10 x1,0 | ● | ● | - | - | - | |||
| A16 | M16 x1,0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
ZJ
Soufflet
| Modèle | øA | øB | øC | øD | øE | P | Y | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Modèle à consulter : ZP2-B15ZJS
ZP2-T
Verticale
| Modèle | de | G | H | K | L | M | N | P | Adaptateur | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑥ Vide entrée |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |

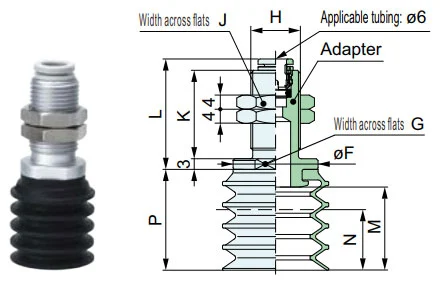

A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Modèle à consulter : ZP2-TB15ZJS-A10
ZP2-T
Verticale
| Modèle | de | G | H | J | K | L | M | N | P | Adaptateur | ||||||
|
① Vide direction d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Connexion fil |
⑥ Vide entrée |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |

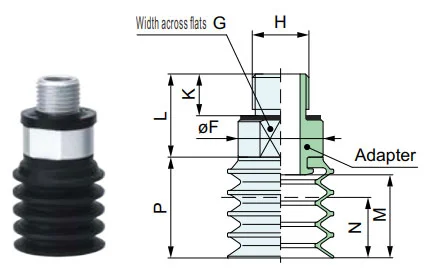

AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Modèle à consulter : ZP2-TB30ZJS-AL14-06
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
