Ventouses à vide à soufflet sans anneau de verrouillage ZP2-J
Unité de coussin à soufflet série ZP2
Série ZP2-T avec ventouses à soufflet adaptateur
Série ZP2-R avec ventouses à soufflet adaptateur
Série ZP2-Y avec ventouses à soufflet adaptateur
Description
Comment commander
Spécifications / Matériel
Applications
Ressource

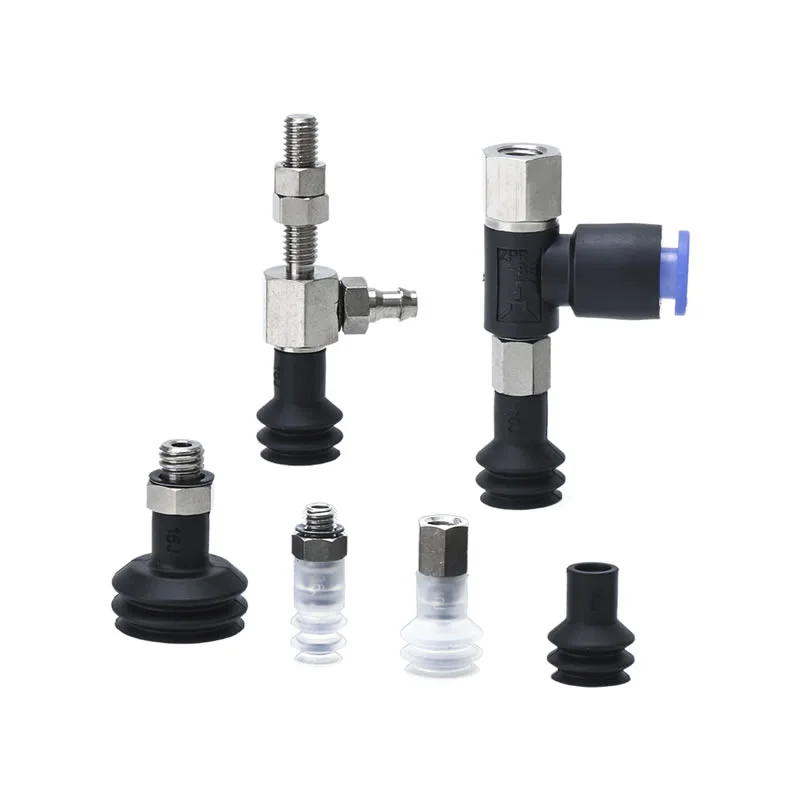

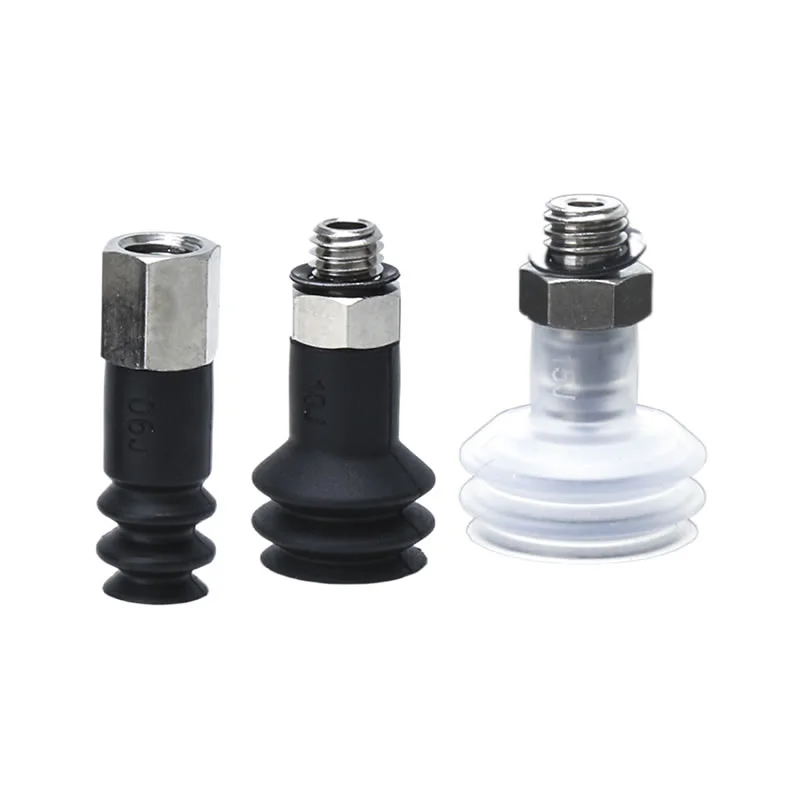

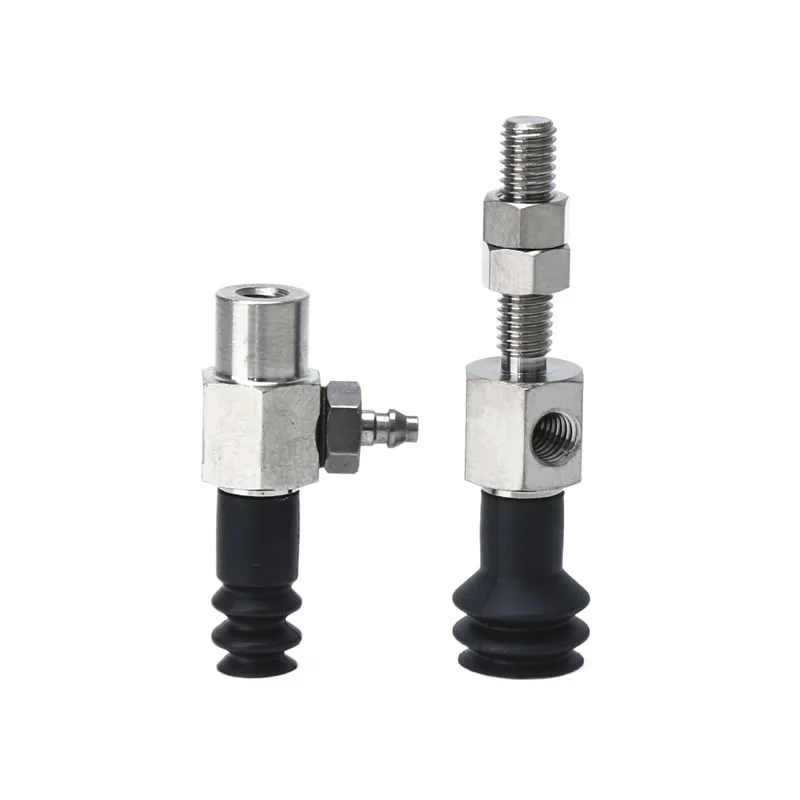

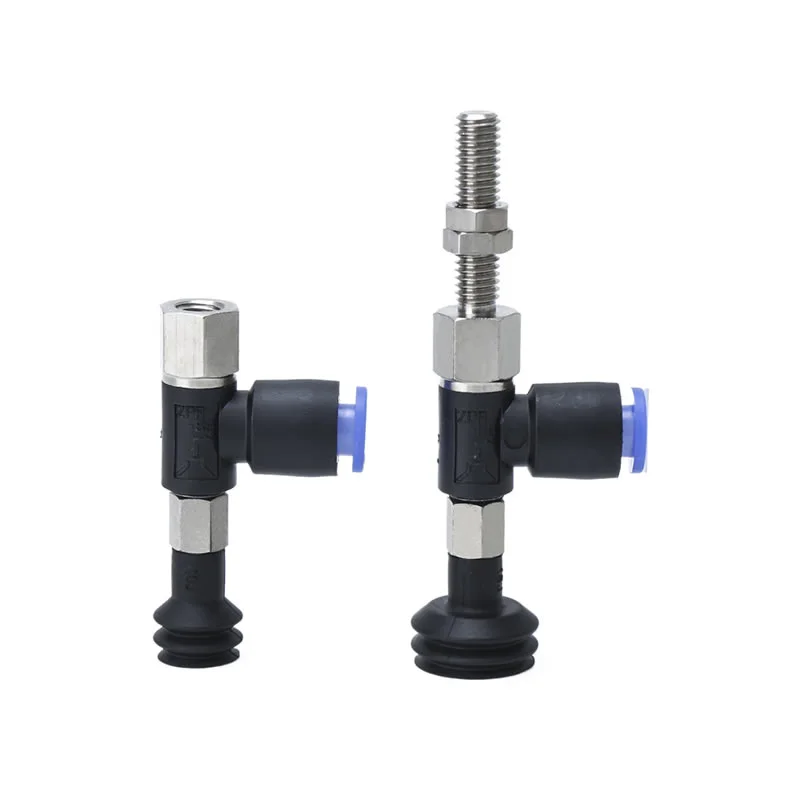

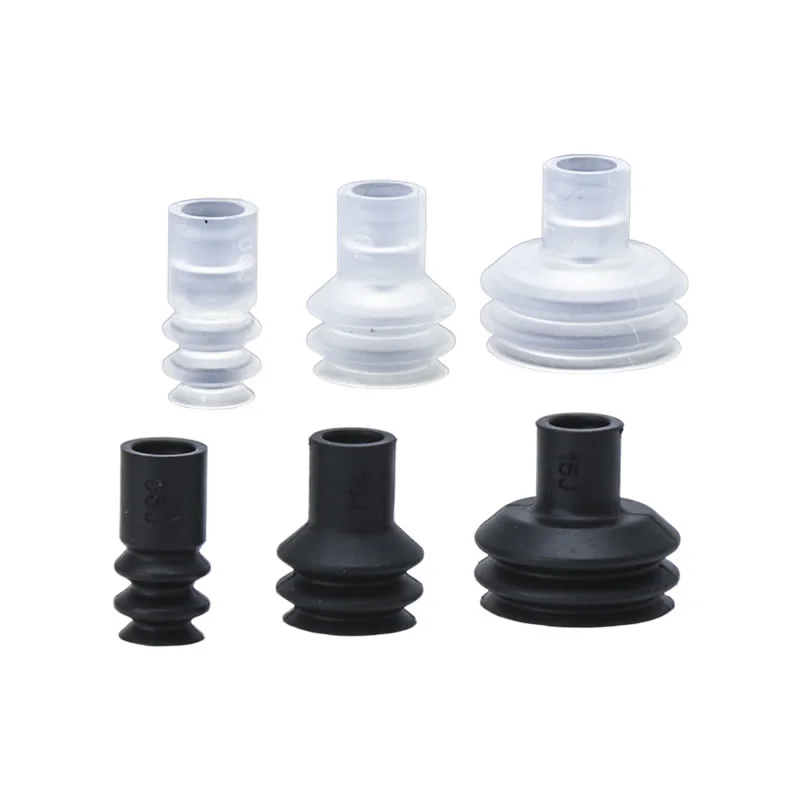

Les ventouses à vide à soufflet sans anneau de verrouillage ZP2-J sont conçues pour des applications d'automatisation compactes, précises et adaptables. Ils sont idéaux pour les petits composants, les pièces irrégulières et les lignes de production avec un espace limité.
Principales caractéristiques des coupelles à soufflet ZP2-J sans anneau de verrouillage
Haute flexibilité
La conception en accordéon à plusieurs étages (2,5 couches ou 3,5 couches) permet une absorption des courses verticales, compensant les différences de hauteur et les désalignements mineurs.
Assure une préhension stable sur des surfaces inégales ou inclinées.
Supporte les pièces délicates ou de forme irrégulière sans causer de dommages.
Aucun anneau de verrouillage nécessaire
Les modèles à 2,5 couches ne nécessitent pas d'anneau de verrouillage, ce qui simplifie l'installation et réduit le temps d'assemblage.
Disponible en diamètres φ6 mm, φ10 mm et φ15 mm pour répondre à différentes exigences d'aspiration.
Maintient une adhérence fiable malgré l’absence de matériel de verrouillage.
Type de montage
Conçu pour une intégration directe ou modulaire dans des bras robotisés et des stations automatisées.
La structure compacte s'adapte aux espaces restreints des lignes de production.
Prend en charge une manipulation efficace des matériaux dans les industries de l’électronique, du moulage par injection et des petites industries métallurgiques.
Variété de matériaux
Les ventouses à vide à soufflet sans anneau de verrouillage ZP2-J sont fabriquées à partir de silicone, de caoutchouc ou de polyuréthane (PU) de haute qualité, offrant une combinaison de résistance à l'abrasion et de flexibilité exceptionnelles.
Compatible avec les salles blanches ou les environnements antistatiques pour la fabrication électronique.
Assure une durabilité à long terme sous des cycles fréquents, en maintenant des performances de vide constantes.
Quelle est la différence entre ZP2-J et ZP2-ZJ ?
ZP2-J
Taper:Soufflet multi-soufflet sans anneau de verrouillage Ventouses sous vide ZP2-J
Anneau de verrouillage :Facultatif; Les modèles à 2,5 couches ne nécessitent pas d'anneau de verrouillage
Tailles :2,5 couches (φ6 mm, φ10 mm, φ15 mm), 3,5 couches (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Applications :Fonctionne bien sur les surfaces inclinées ou dans un espace tampon limité ; idéal pour les petits appareils électroniques, les pièces moulées par injection et les composants métalliques compacts
Flexibilité:Absorption élevée des mouvements verticaux grâce à la conception en accordéon
Montage:Intégration compacte et facile dans les bras robotisés et les stations automatisées
ZP2-ZJ
Taper:Ventouse à soufflet simple ou double étage avec bague de verrouillage
Anneau de verrouillage :Nécessaire pour un montage sécurisé
Tailles :Généralement des diamètres plus grands que le ZP2-J ; conçu pour les pièces plus lourdes ou plus grandes
Applications :Convient aux objets légèrement plus grands, plus lourds ou plus rigides ; couramment utilisé dans l'automatisation industrielle où la stabilité et la fixation sécurisée sont essentielles
Flexibilité:Absorption modérée des accidents vasculaires cérébraux ; se concentrer sur un maintien fiable plutôt que sur une compensation verticale extrême
Montage:Nécessite un anneau de verrouillage pour une fixation sécurisée, compatible avec le matériel de montage standard

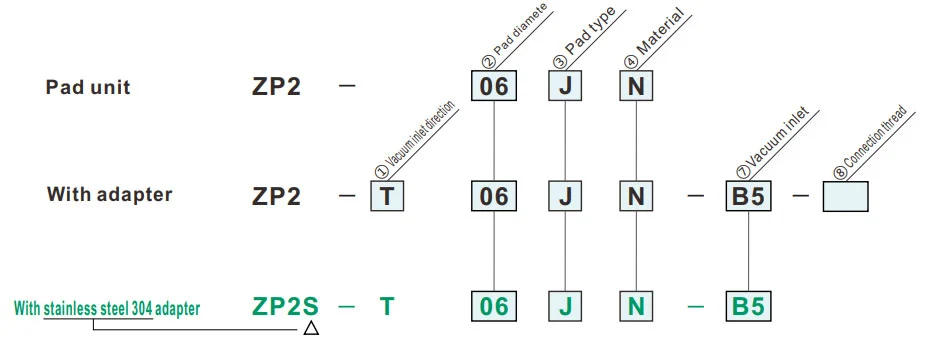

Comment commander
- À utiliser là où il n'y a pas d'espace pour le tampon (type ressort).
- Pièces à travailler avec surface d'adsorption inclinée.
- Applicable pour l'adaptateur de la série ZP.
| ①Direction d'entrée du vide | ⑦Entrée sous vide | ⑧Fil de connexion | ||
| T | Verticale |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Latéral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diamètre du tampon (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Type de tampon | |
| J | Soufflet (2,5 étages) |
| ⑦Entrée sous vide | |||
| Filetage mâle | A5 | M5 x0,8 | |
| A6 | M6 x1,0 | ||
| Filetage femelle | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Raccord cannelé | U4 | Pour tube souple ø4 | M-5AU-4 |
| N4 | Pour tube nylon ø4 | M-5AN-4 | |
| U6 | Pour tube souple ø6 | M-5AU-6 | |
| N6 | Pour tube nylon ø6 | M-5AN-6 | |
| Montage instantané | 04 | ø4 | |
| 06 | ø6 | ||
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole reen est des modèles personnalisés.
| ⑧Fil de connexion | ||
| Filetage mâle | A5 | M5 x0,8 |
| A6 | M6 x1,0 | |
| Filetage femelle | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

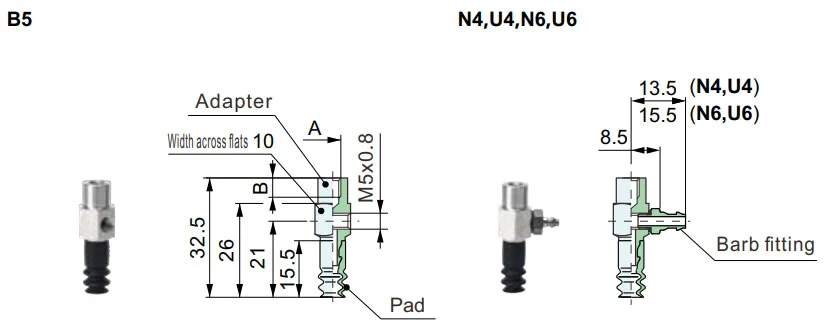

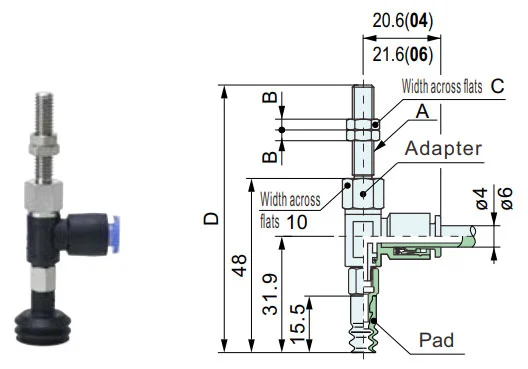

Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
J
Soufflet
| Modèle | øA | øB | øC | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modèle à consulter : ZP2-06JN

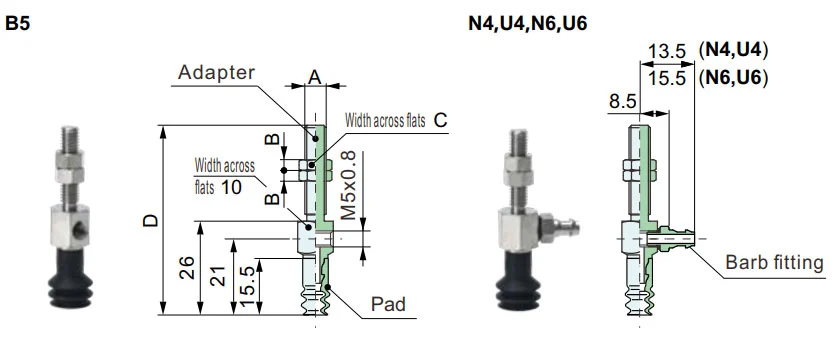

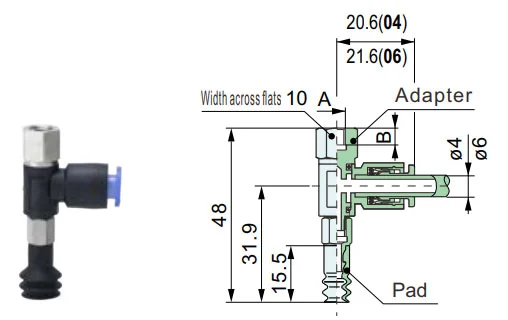

Dimensions de montage de l'adaptateur
ZP2-T
Verticale
A5, A6
| Modèle | A | B | C | D | Adapter | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modèle à consulter : ZP2-TB10JGN-A5
ZP2-T
Verticale
B4, B5
| Modèle | A | B | Adapter | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modèle à consulter : ZP2-TB15JN-B5
ZP2-R
Latéral
A5, A6
| Modèle | A | B | C | D | Adapter | ||||||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Modèle à consulter : ZP2-R06JGN-04-A5 Adaptateur à consulter : ZPR1-04-A5
ZP2-R
Latéral
B4, B5
| Modèle | A | B | Adapter | ||||||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Modèle à consulter : ZP2-RB10JN-06-B5 Adaptateur à consulter : ZPR1-06-B5
ZP2-Y
Latéral
A5, A6
| Modèle | A | B | C | D | Adapter | ||||||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Modèle à consulter : ZP2-YB15JGN-U4-A6 Adaptateur à consulter : ZPY1-U4-A6
ZP2-Y
Latéral
B4, B5
| Modèle | A | B | Adapter | ||||||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑦ Vide entrée |
⑧ Connexion fil |
⑦ Vide entrée |
⑧ Connexion fil |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Modèle à référencer : ZP2-Y06JS-N4-B4 Adaptateur à référence : ZPY1-N4-B4
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
