L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Ventouses sous vide en éponge sans tampon à ressort ZP2
En tant que fabricant et fournisseur professionnel en Chine, Zhejiang Comma Electric Co., Ltd. développe les produits OEM de ses clients. Les ventouses sous vide ZP2 sans tampon à ressort, dotées de supports d'amortissement en acier inoxydable et d'une conception à réinitialisation automatique sans ressort, sont spécialement conçues pour l'industrie de l'énergie solaire.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

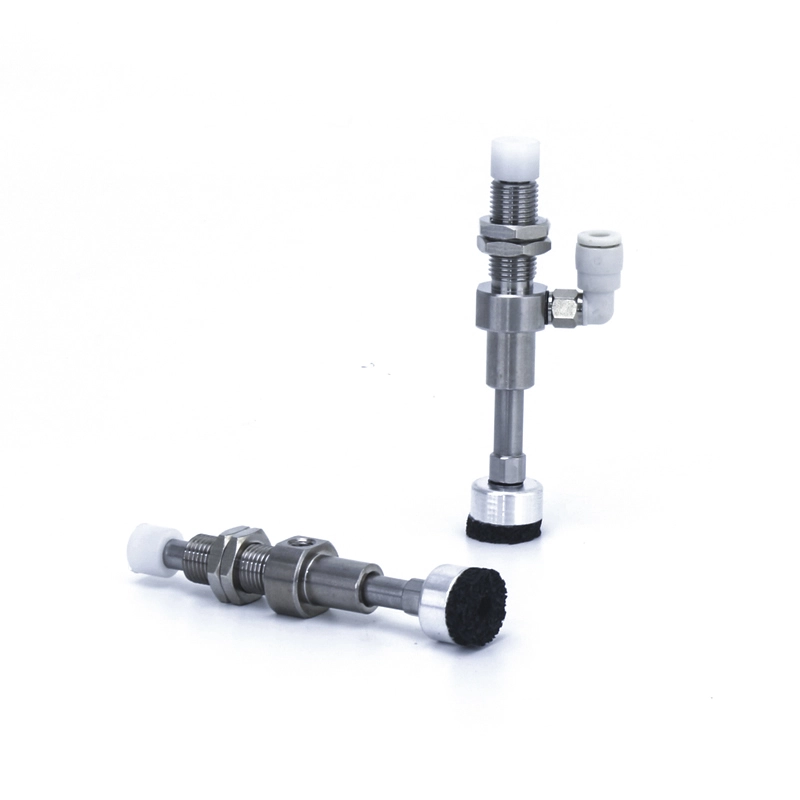

Ventouses sous vide en éponge sans tampon à ressort ZP2
Série ZP2-Y avec tampon sous vide en éponge tampon
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Les ventouses sous vide en éponge sans tampon à ressort ZP2 sont spécialement conçues pour l'industrie de l'énergie solaire et d'autres applications d'automatisation industrielle, offrant une manipulation des matériaux fiable, sûre et efficace.
Quand dois-je choisir l’option « Pas de tampon » ?
Les ventouses sous vide ZP2 sans tampon à ressort doivent être sélectionnées lorsque :
Les places sont limitées :La pièce à usiner ou la ligne de production ne permet pas un dégagement supplémentaire du tampon.
La surface est relativement plane :L'objet présente une inclinaison ou une irrégularité minime, un rembourrage n'est donc pas nécessaire.
Une conception simplifiée est préférable :Moins de pièces mobiles réduisent les besoins de maintenance et augmentent la fiabilité.
Automatisation à cycle élevé :Les applications exigent des opérations de sélection et de placement rapides et répétitives sans interférence de tampon.
Avantages clés
Manipulation de surfaces inégales
Le matériau éponge s'adapte aux pièces irrégulières ou texturées, assurant une adhérence stable sous vide sur les surfaces présentant des saillies, des dépressions ou un léger désalignement.
Manutention non destructive
La construction en éponge douce permet une préhension douce, évitant ainsi les rayures, les bosses ou les dommages aux composants délicats tels que les panneaux solaires, les cellules de batterie au lithium ou les pièces de précision.
Application polyvalente
Convient aux modules d'énergie solaire, à l'électronique, aux composants moulés par injection et aux petites pièces métalliques.
Compatible avec les bras robotisés et les lignes de production automatisées pour divers scénarios industriels.
Conception simplifiée (pas de tampon à ressort)
Comprend des supports d'amortissement en acier inoxydable et une conception à réinitialisation automatique sans ressort, réduisant la complexité mécanique tout en maintenant un fonctionnement fiable.
Entretien plus facile et durabilité améliorée dans les applications à cycles élevés.
Gamme complète
Plusieurs tailles, directions d'entrée du vide (verticales/latérales) et options d'adaptateurs ou de supports tampons.
Les ventouses sous vide en éponge sans tampon à ressort ZP2 prennent en charge le caoutchouc de haute qualité, le silicone, les matériaux antistatiques et les accessoires entièrement en acier inoxydable pour les industries spécialisées.
Perte de vide réduite
La technologie avancée de maintien de la pression sous vide garantit une forte adhérence, des fuites minimales et des performances constantes pour une manipulation précise et sécurisée des surfaces inégales ou délicates.

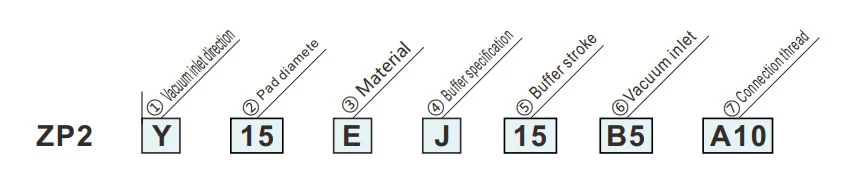

Comment commander
- La tige tampon est en acier inoxydable.
- Tamponnez avec une éponge.
- Pas de tampon à ressort, réinitialisé tout seul.
- Appliqué dans l'industrie de l'énergie solaire.
| ①Direction d'entrée du vide | |
| Y | Latéral |
| ②Diamètre du tampon (mm) | |
| 15 | ø15 |
| ③Matériel | |
| E | Éponge |
| ④Spécification du tampon | |
| J | Tournant |
| ⑤Course tampon | |
| 15 | 15mm |
| ⑥Entrée sous vide | |
| B5 | M5 x0,8 |
| ⑦Fil de connexion | |
| A10 | M10 x1,0 |

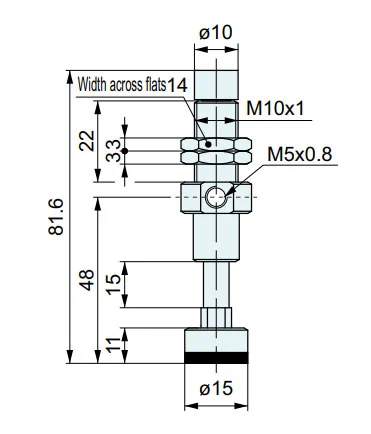

Dimensions(mm)
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
