L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Mini ventouses à soufflet ZP2-ZJ
Découvrez une vaste sélection de mini ventouses à soufflet ZP2-ZJ en provenance de Chine chez Zhejiang Comma Electric Co., Ltd. Ces unités présentent une conception à soufflet en accordéon : quatre tailles spécifiques (φ2 mm, φ4 mm, φ5 mm et φ6 mm) utilisent une structure à 1,5 soufflet, tandis que les cinq tailles restantes (φ15 mm, φ20 mm, φ30 mm, φ40 mm et φ46 mm) utilisent une structure à 4,5 soufflets. Toutes les ventouses de cette série sont fabriquées à partir de matériaux en caoutchouc et en silicone de haute qualité, avec des options de matériaux spéciaux, telles que des variantes antistatiques, également disponibles.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

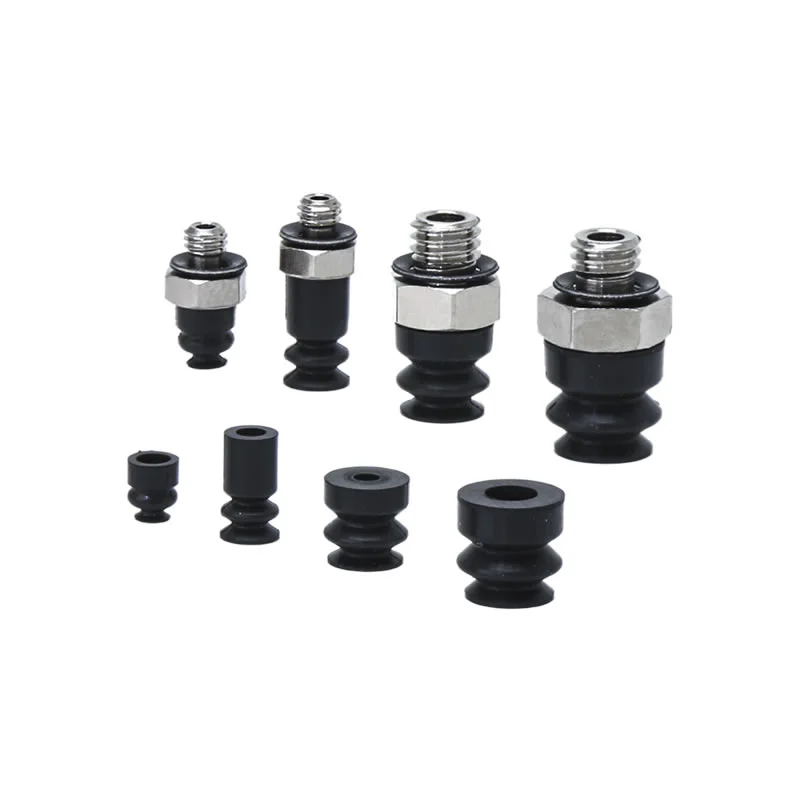

Mini ventouses à soufflet ZP2-ZJ
Unité de ventouse à soufflet série ZP2
Série ZP2-T avec ventouse à soufflet adaptateur
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Commaelec est un fabricant leader, les mini ventouses à soufflet ZP2-ZJ sont une solution idéale pour une manipulation précise et stable dans des environnements industriels compacts et à haut rendement.
Quelles sont les principales caractéristiques des pads ZP2-ZJ ?
Structure à soufflet
Conception de style accordéon avec configurations à 1,5 couche (φ2–φ6) et 4,5 couches (φ15–φ46)
Les plis flexibles s'adaptent aux surfaces inégales, incurvées ou inclinées des pièces.
Compensation intégrée des écarts de hauteur et d'angle, réduisant les erreurs de positionnement
Élimine le besoin d'espace tampon supplémentaire, idéal pour les configurations d'équipements compactes
Options matérielles
NBR :économique et résistant à l'usure pour les applications générales
Silicone:adapté aux environnements propres et à haute température
Matériaux personnalisés (par exemple antistatiques) pour l'électronique et les industries sensibles
Comma garantit une qualité de matériau stable et des performances constantes d'un lot à l'autre
Haute performance
Aspiration forte et stable même sur des surfaces irrégulières ou inclinées
Réduit le risque de détachement par rapport aux coupelles plates conventionnelles
Technologie mature de scellage sous vide et de maintien de la pression pour un fonctionnement fiable
Pris en charge par les ventouses à vide à mini soufflet de Chine ZP2-ZJ Avantages du fabricant :rentabilité, modèles diversifiés et chaîne d'approvisionnement stable
Comment choisir les bonnes mini ventouses à soufflet ZP2-ZJ
Le choix des mini ventouses à soufflet ZP2-ZJ adaptées dépend de vos conditions de travail réelles. Concentrez-vous sur les facteurs pratiques suivants :
1. Forme et surface de la pièce
Surfaces inégales/courbées → choisissez plus de couches de soufflet (4,5 couches) pour une meilleure flexibilité
Petites pièces légèrement inégales → 1,5 couche suffit et est plus stable
La structure à soufflet aide à compenser les différences d'angle et de hauteur lors de la préhension
2. Taille et poids de la pièce
Pièces petites/légères → φ2–φ6
Pièces plus grandes ou plus lourdes → φ15–φ46
Les diamètres plus grands offrent une force d'aspiration plus forte et une meilleure stabilité
3. Environnement de travail
Conditions normales → NBR (rentable)
Haute température/environnement propre → silicone
Electronique / pièces sensibles → matériaux antistatiques
Comma prend en charge la personnalisation des matériaux pour répondre aux besoins spécifiques de l'industrie
4. Espace et disposition de l'équipement
Systèmes d'automatisation compacts → ZP2-ZJ est idéal car il ne nécessite pas d'espace tampon supplémentaire
Assurez-vous que la hauteur et la course du gobelet correspondent à la conception de votre machine
Vérifier la compatibilité avec les systèmes de montage et de vide existants
5. Vitesse de manipulation et précision
Prise et placement à grande vitesse → gobelets plus petits avec une réponse rapide
Positionnement de précision requis → choisir les couches de soufflet appropriées pour réduire le désalignement
6. Exigences de stabilité
Si les pièces à usiner sont inclinées ou positionnées de manière incohérente, donnez la priorité :
Soufflet multicouche
Zone de contact plus grande
Cela améliore l'étanchéité et réduit les échecs d'aspiration.
Conseil de sélection pratique
Si vous n'êtes pas sûr, commencez par :
Taille moyenne (par exemple, φ15–φ30)
Matériau en silicone ou NBR
1,5 couche pour usage général / 4,5 couches pour surfaces complexes
Optimisez ensuite en fonction des performances réelles des tests.

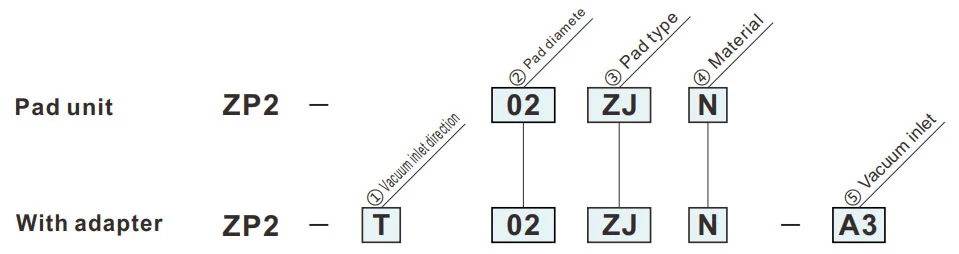

Comment commander
- À utiliser là où il n'y a pas d'espace pour le tampon (type ressort).
- Pièces à travailler avec surface d'adsorption inclinée.
| ①Direction d'entrée du vide | |
| T | Verticale |
| ③Type de tampon | |
| ZJ | Soufflet |
|
⑤ Entrée de vide
② Diamètre du tampon (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (mâle) | ● | ● | — | — |
| A5 | M5x0.8 (mâle) | — | — | ● | ● |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.

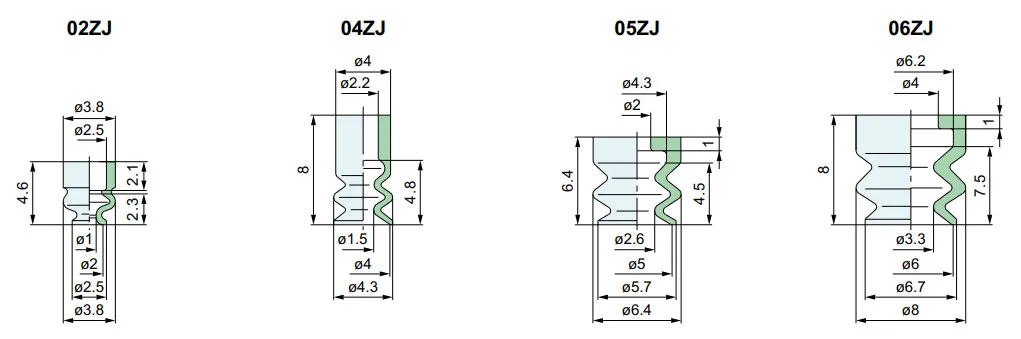

Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
ZJ
Soufflet
| Modèle | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modèle à consulter : ZP2-02ZJS

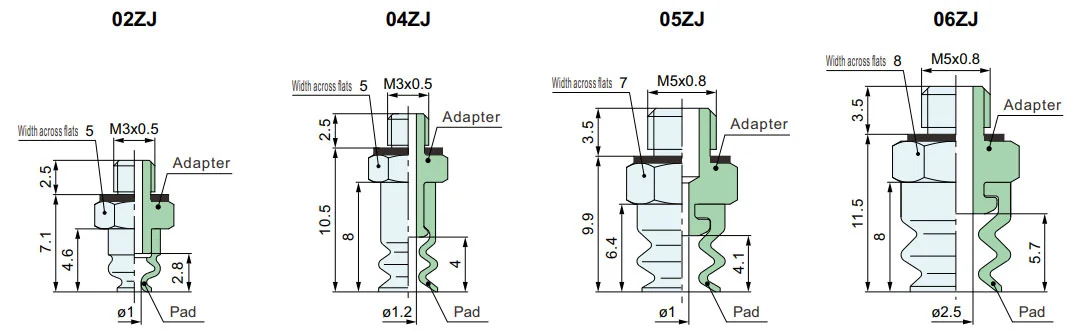

ZP2-T
Verticale
| Modèle | Adaptateur | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modèle à consulter : ZP2-T04ZJGS-A3
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
