Ventouses à vide à rotule haute rigidité ZP2

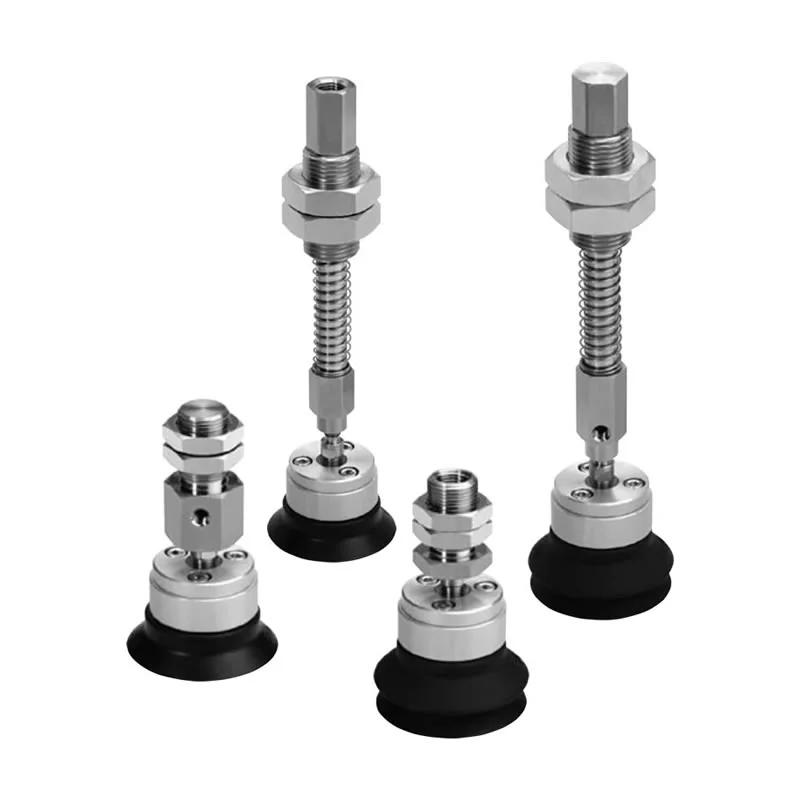

Type de rotule robuste série ZP2-TF avec adaptateurs pour ventouses
Type de rotule robuste série ZP2-TF avec ventouses tampons

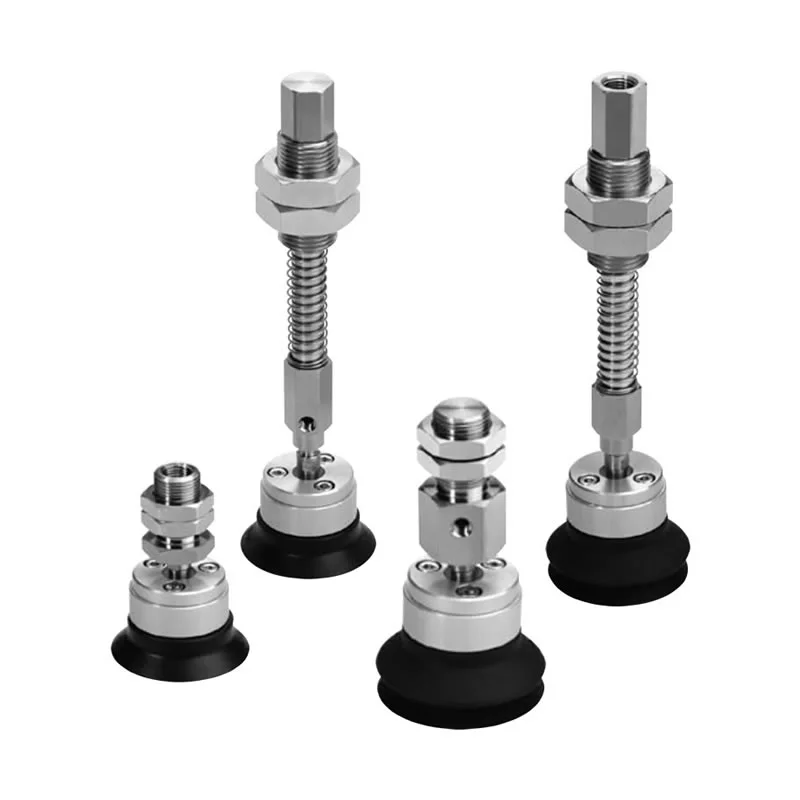

Type de joint à rotule robuste série ZP2-XF avec adaptateurs pour ventouses
Type de rotule robuste série ZP2-XF avec ventouses tampons
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
En tant que fabricant de ventouses à vide à rotule ZP2 économiques et à haute rigidité, Commaelec utilise des technologies avancées de scellement sous vide et de maintien de la pression. Les ventouses à vide à rotule haute rigidité ZP2 sont une pince à vide robuste conçue pour les applications de manutention d'automatisation industrielle. Il est spécialement conçu pour saisir des pièces lourdes, présentant des surfaces inégales ou positionnées en pente. En combinant un cadre structurel à haute rigidité avec un mécanisme à rotule, cette ventouse assure une force de préhension puissante tout en ajustant automatiquement son angle pour s'adapter de manière optimale à la surface de la pièce, améliorant ainsi à la fois la stabilité de l'aspiration et la sécurité opérationnelle.
Principales fonctionnalités
Structure à haute rigidité :Les ventouses à vide à rotule haute rigidité ZP2 sont idéales pour la manipulation de pièces lourdes et sont très résistantes à la déformation.
Conception pivotante à rotule :S'adapte aux surfaces inégales ou inclinées.
Aspiration puissante :Assure des opérations de manutention stables et fiables.
Plusieurs tailles et matériaux :S'adapte à diverses conditions de fonctionnement.
Mécanisme d'amortissement en option :Minimise l'impact de contact et protège la pièce.
Avantages
Haute rigidité et robustesse
Structure renforcée conçue pour manipuler des pièces lourdes sans déformation
Maintient une force d'aspiration stable pendant un fonctionnement industriel continu
Fabriqué par Commaelec avec un contrôle de qualité strict pour une longue durée de vie
Conception à rotule/pivot
Permet un réglage angulaire pour s'adapter aux surfaces inégales ou inclinées
Améliore les performances d’étanchéité et réduit les fuites d’air
Améliore la stabilité de préhension dans les environnements de production réels
Divers types de tampons
Plusieurs structures de tampons disponibles pour s'adapter à différentes conditions de pièce à usiner
Prend en charge les surfaces lisses et légèrement texturées
Sélection flexible en fonction des besoins de l'application
Plat avec côtes
Les ventouses à vide à rotule haute rigidité ZP2 conviennent aux surfaces planes et lisses, telles que les tôles et le verre.
La conception nervurée améliore l'étanchéité et empêche le glissement
Fournit une aspiration constante dans l’automatisation à grande vitesse
Soufflet
Convient aux surfaces courbes ou inégales
Offre un effet d'amortissement et une compensation de hauteur
Réduit les erreurs de positionnement lors des tâches de sélection et de placement
Large gamme de matériaux
NBR :Économique et résistant à l’usure pour un usage général
Silicone:Convient aux environnements à haute température
UE :Haute durabilité pour les opérations fréquentes
FKM :Excellente résistance chimique
Matériaux personnalisés (par exemple antistatiques) disponibles chez Commaelec
Grands diamètres
Les ventouses à vide à rotule haute rigidité ZP2 sont disponibles dans une large gamme de diamètres (de φ40 à φ125) pour s'adapter à diverses exigences de charge.
Les diamètres plus grands offrent une force de préhension plus forte pour les pièces lourdes
Sélection facile basée sur le poids et l'état de la surface
Montage flexible
Prend en charge les connexions filetées internes et externes
Compatible avec les adaptateurs et les supports de tampon
Options d'entrée de vide verticale ou latérale pour différentes configurations
Options de mise en mémoire tampon
La structure de rembourrage en option réduit l'impact lors du contact
Protège les surfaces fragiles comme le verre ou les matériaux enduits
Améliore la sécurité de manipulation et la qualité des produits
Applications
Lignes de production automatisées et bras robotisés
Manutention de tôles, panneaux de verre et gros composants
Industries des batteries au lithium et de l’électronique (options en acier inoxydable disponibles)
Tout scénario nécessitant une préhension stable de pièces lourdes ou inégales

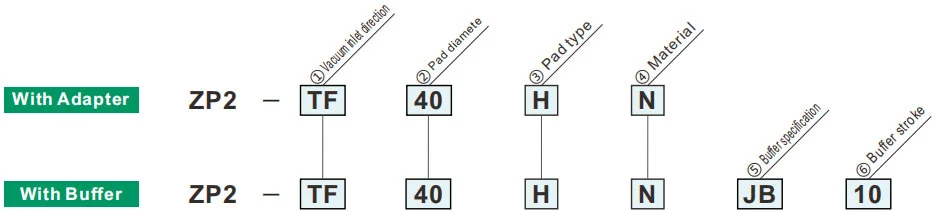

Comment commander
| ①Direction d'entrée du vide | |
| TF | Verticale |
| SUP | Latéral |
| ②Diamètre du tampon | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
Le symbole vert correspond aux modèles personnalisés
| ⑥Coup de tampon | Diamètre du tampon | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Type de tampon | |
| H | Plat avec côte |
| HB | Type de soufflet |
| ⑤ Spécification du tampon | |
| JB | Rotatif (laiton, avec bague) |
| JF | Rotatif (acier, avec bague) |
Force réactive du ressort
| Fil de connexion | Couple de serrage ±5 %[N·m] | Course du tampon (mm) | Force réactive du ressort[N] | ||
| Laiton, avec bague (JB) | Acier, avec bague (JF) | A 0 course | A pleine course | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
