Ventouses sous vide ovales ZP2
En tant que fabricant leader en Chine, notre usine propose des ventouses à vide ovales personnalisées ZP2 pour les pièces minces dans les espaces confinés. Disponible en 12 spécifications (par exemple, 3,5 × 7 à 8 × 30 mm), cette solution directement fournie par le fournisseur garantit une pression uniforme et une stabilité de préhension. Avec des tampons de 6 à 50 mm en option et des matériaux antistatiques, il est idéal pour les lignes de circuits imprimés, de batteries et d'emballage à grande vitesse.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit

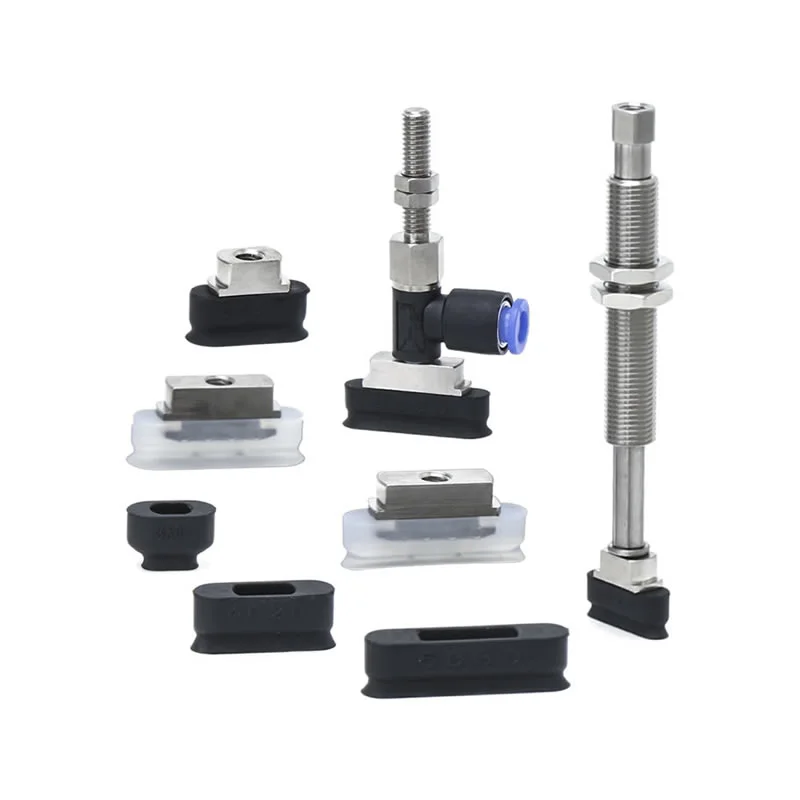

Ventouses sous vide ovales ZP2

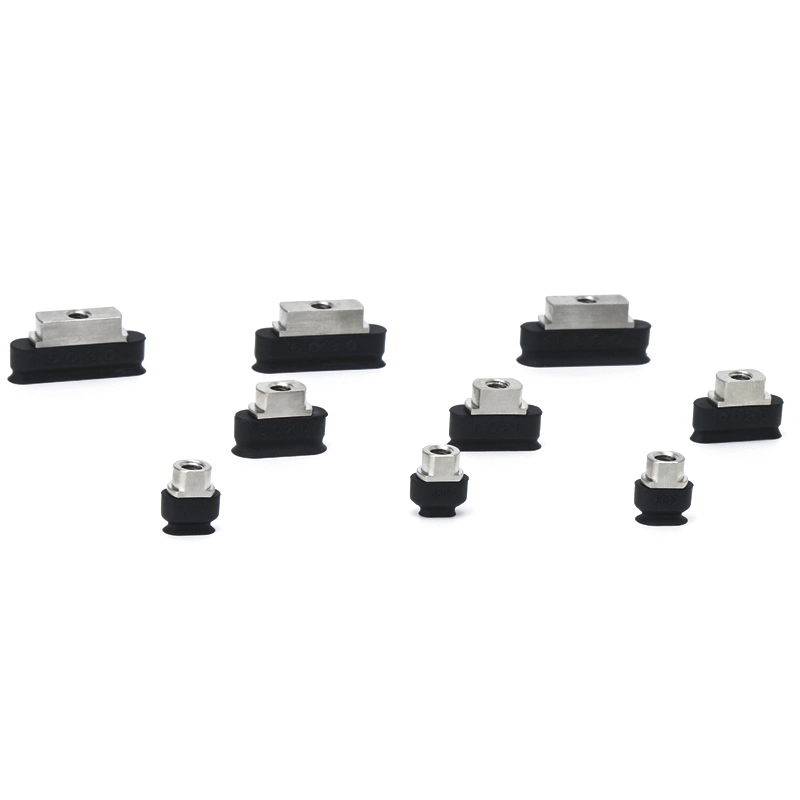

Unité de ventouse ovale série ZP2

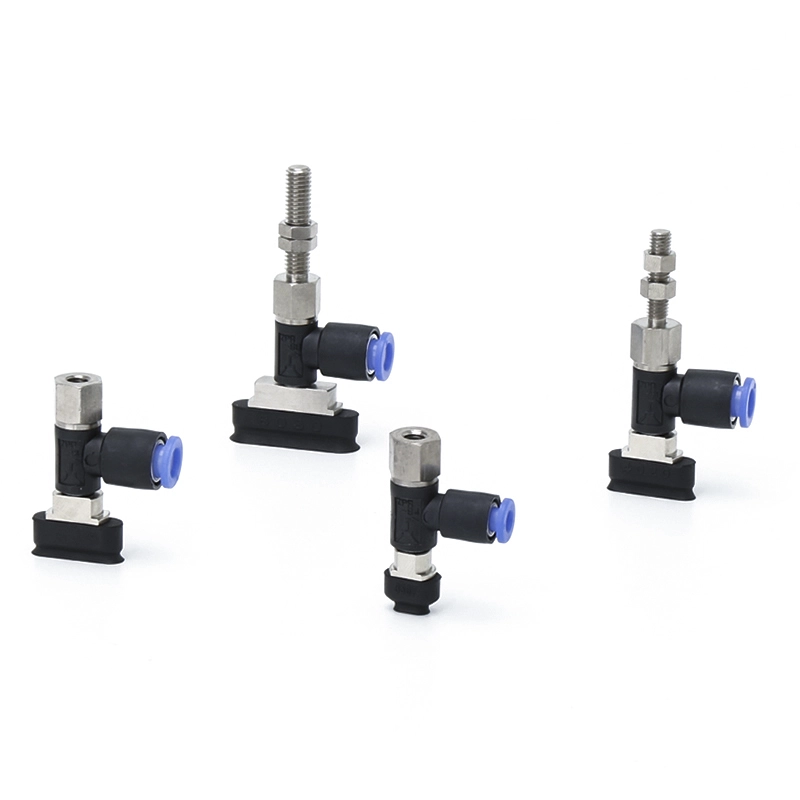

Série ZP2-T avec adaptateur pour ventouse ovale

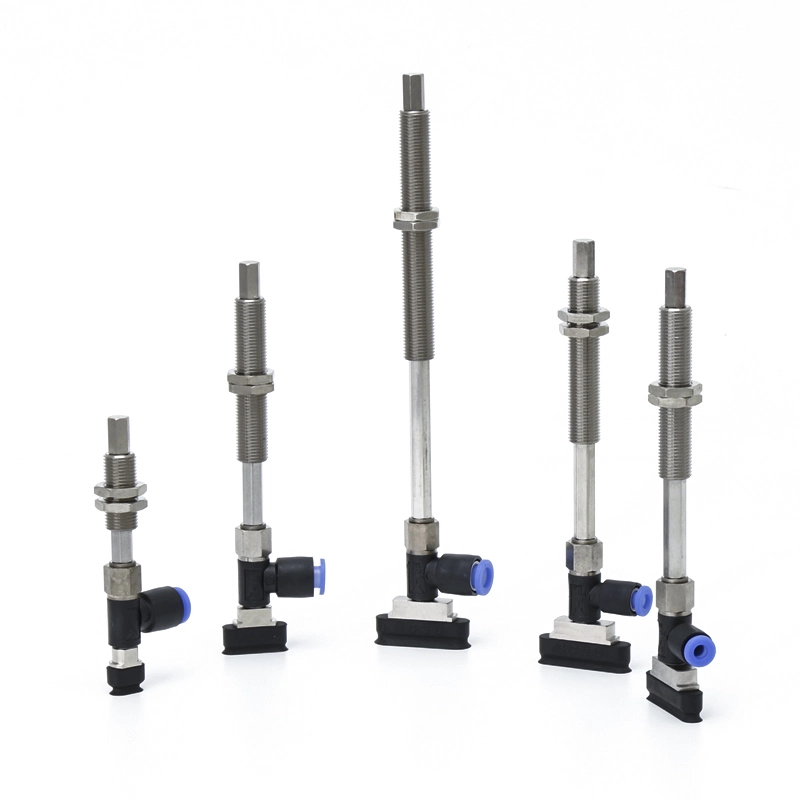

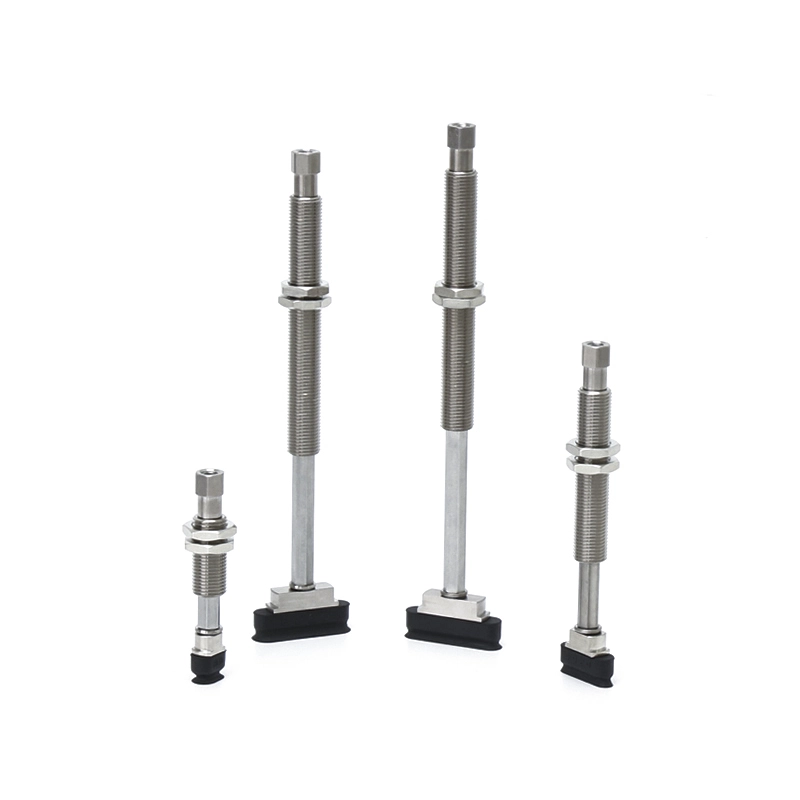

Série ZP2-T avec tampon sous vide ovale
Série ZP2-R avec adaptateur pour ventouse ovale
Série ZP2-R avec tampon sous vide ovale
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
En tant que fabricant leader en Chine, notre usine propose des solutions personnalisées de ventouses ovales ZP2 adaptées aux exigences rigoureuses des secteurs de l'électronique et de l'automobile. Que vous soyez un fournisseur de gros volumes ou un utilisateur final, notre série ovale ZP2 offre la fiabilité nécessaire à une manipulation de précision.
Principales caractéristiques et spécifications techniques
1. Large gamme de spécifications
Pour garantir un ajustement parfait à chaque pièce mince, nous proposons 12 spécifications standard pour les ventouses ovales ZP2 :
Tailles compactes :3,5 × 7, 4 × 10, 5 × 10, 6 × 10 mm.
Longueurs moyennes :4×20, 5×20, 6×20, 8×20 mm.
Portée étendue :4×30, 5×30, 6×30, 8×30 mm.
2. Excellence matérielle spécifique à l’industrie
Nous utilisons des matériaux de haute qualité adaptés à votre environnement de travail :
Silicone et NBR de haute qualité :Pour les tâches générales et à haute température.
Matériaux antistatiques (ESD) :Indispensable pour la manipulation des PCB et des semi-conducteurs.
Accessoires entièrement en acier inoxydable :Configurations spécialisées optimisées pour l'industrie des batteries au lithium.
Principaux avantages et points forts
Optimisé pour les espaces confinés :Le profil étroit des ventouses sous vide ovales ZP2 permet un prélèvement haute densité sur des PCB encombrés ou des profils d'emballage étroits où les ventouses circulaires ne conviennent tout simplement pas.
Stabilité de préhension améliorée :La zone d'aspiration allongée offre une plus grande « empreinte » sur les objets minces comme les tuyaux ou les bandes d'étanchéité, réduisant considérablement le risque de basculement ou de glissement de la pièce.
Installation flexible :Prend en charge les entrées de vide verticales et latérales. Chaque coupelle peut être associée à un adaptateur ou à un support tampon (course de 6 mm à 50 mm) pour atténuer l'impact sur les surfaces fragiles.
Approvisionnement direct en usine :Notre usine basée en Chine maintient un grand volume de produits en stock, garantissant des délais de livraison courts et des prix compétitifs pour les achats mondiaux.
Scénarios d'application typiques
Electronique et semi-conducteurs :Assemblage de PCB, fabrication de circuits imprimés flexibles et positionnement des électrodes de batterie.
Pièces automobiles :Les ventouses sous vide ovales ZP2 sont fréquemment utilisées pour la manipulation et l'assemblage de bandes d'étanchéité, de pièces de garniture allongées et de profilés en plastique.
Emballage et logistique :Étiquetage à grande vitesse, scellage de cartons et tri d'emballages allongés.

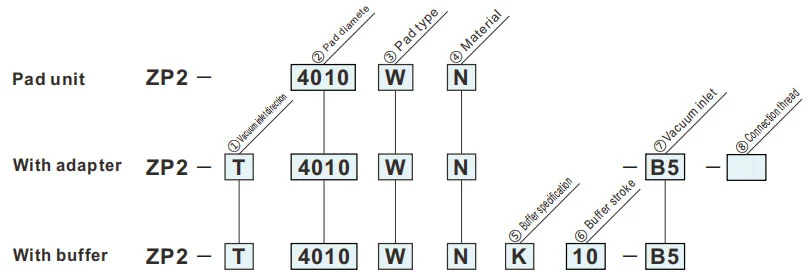

Comment commander
- Pour les pièces à usiner avec des limitations sur la surface d'adsorption.
| ①Direction d'entrée du vide | ⑦Entrée sous vide | ⑧Fil de connexion | ||
| T | Verticale |
|
B5 |
— |
|
B50406 |
— | ||
| R | Latéral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Taille du tampon | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Type de tampon | |
| W | Ovale |
| ⑦Entrée sous vide | |
| B5 | M5x0.8 (femelle) |
| 04 | ø4Raccord instantané |
| 06 | ø6Raccord instantané |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Spécification du tampon | |
| K | Non rotatif |
| ⑥Coup de tampon | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Fil de connexion | |
| A5 | M5x0.8 (mâle) |
| B5 | M5x0.8 (femelle) |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
PP
Type de cube
| Modèle | A | B | C | D | øE | Y | |||
|
② Tampon Taille |
③ Tampon taper |
④ Tampon Matériel |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modèle à consulter : ZP2-4030WS
Dimensions de montage de l'adaptateur
Tampon Applicable: 3507W/4010W/5010W/6010W
Tampon Applicable: 4020W/5020W/6020W/8020W
Tampon Applicable: 4030W/5030W/6030W/8030W
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
