Ventouses sous vide compactes ZP2

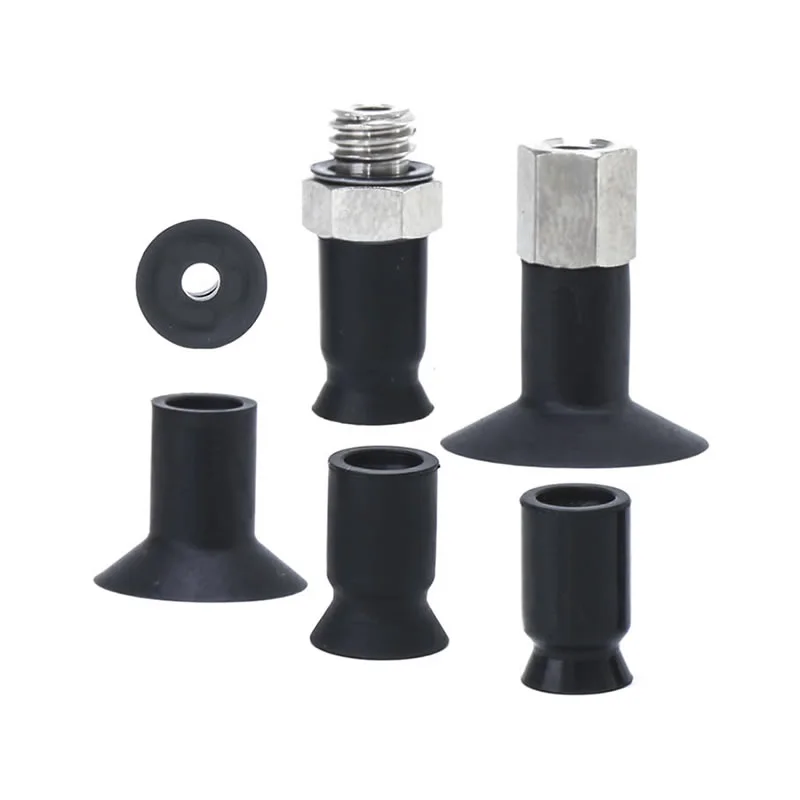

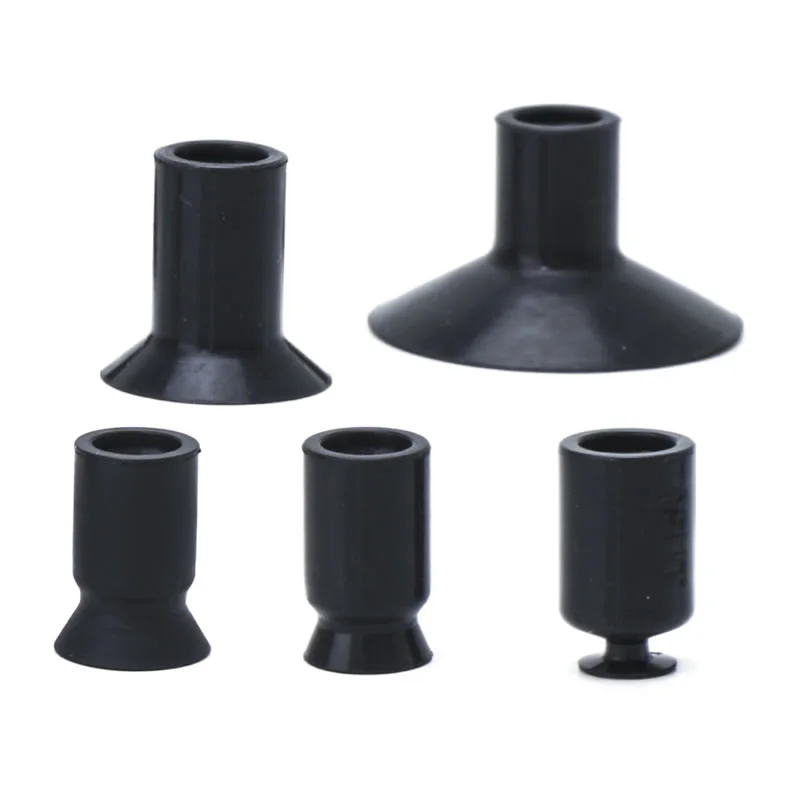

Unité de ventouse compacte série ZP2
Série ZP2-T avec adaptateur pour ventouse compacte
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
En tant que fabricant chinois leader, notre usine propose des solutions personnalisées de ventouses à vide compactes ZP2 spécialement conçues pour les industries de précision, présentant les principaux avantages suivants :
Haute performance, faible coût :En tirant parti d’une chaîne d’approvisionnement nationale mature, nous contrôlons efficacement les coûts tout en garantissant des performances d’aspiration exceptionnelles, réduisant ainsi les dépenses d’approvisionnement pour nos clients.
Conception à charge élevée de la série ZP2 :Nos ventouses à vide compactes ZP2 (ø6–8) présentent une structure unique renforcée par des nervures. Même dans des dimensions extrêmement petites, ils offrent une résistance exceptionnelle à la déformation et une stabilité de charge, ce qui en fait le choix privilégié pour la manipulation de tôles fines et de composants en plastique de précision.
Série UT à profil fin ZP2 :Conçue spécifiquement pour les pièces flexibles (ø5–20), cette série présente une structure de jupe ultra fine. Cette conception discrète empêche efficacement les matériaux fragiles, tels que les films minces et les feuilles de vinyle, de se froisser ou de se déformer pendant le processus d'aspiration.
Approvisionnement stable :Soutenus par des processus de fabrication matures, nous utilisons des matériaux de haute qualité (tels que le silicone) en conjonction avec une technologie avancée de rétention sous vide pour garantir des opérations de préhension sûres et stables ; de plus, notre inventaire important permet une livraison rapide pour répondre aux demandes des clients.
FAQ
Quels sont les différents types de pads ZP2 ?
Les ventouses sous vide compactes ZP2 proposent plusieurs structures de coussinets pour s'adapter aux conditions réelles de travail :
Type plat : pour surfaces lisses et rigides avec étanchéité stable
Plat avec nervures : améliore la mise sous vide sur les surfaces légèrement rugueuses
Type à soufflet : compense les différences de hauteur et assure un amortissement
Commaelec propose plusieurs configurations pour garantir un meilleur ajustement et de meilleures performances dans les systèmes d'automatisation.
Quelles gammes de tailles sont disponibles ?
Les tailles standard incluent : φ40, φ50, φ63, φ80, φ100, φ125
Diamètres plus petits : adaptés aux pièces de précision ou légères
Diamètres plus grands : aspiration plus forte pour les pièces lourdes ou volumineuses
L'usine Commaelec maintient un stock stable et prend en charge des tailles personnalisées pour les besoins basés sur le projet.
Comment les cupules ZP2 se comparent-elles aux ZP3 ou ZP ?
Série ZP2 : conception équilibrée avec une rigidité plus élevée et une adaptabilité des rotules, adaptée à un usage général à intensif
Série ZP3 : généralement optimisée pour une manipulation plus légère et plus rapide et des configurations plus compactes
Série ZP (standard) : applications de base avec une structure plus simple
Par rapport à d'autres, les ventouses compactes ZP2 offrent une meilleure stabilité sur les surfaces inégales tout en conservant une flexibilité dans l'installation et la sélection des matériaux.
Sont-ils adaptés aux pièces délicates ?
Oui, avec la bonne configuration :
Utilisez des matériaux souples comme le silicone pour un contact doux
Choisissez des types à soufflet ou à coussin pour réduire la force d'impact
Les supports tampons en option aident à protéger les surfaces fragiles telles que le verre ou les pièces revêtues
Comment commander
- 8 types de ø6 à ø20 sont ajoutés.
- C : Pour les pièces qui se déforment facilement. Les pièces à usiner peuvent être facilement retirées grâce aux nervures.
- UT : Pour l'adsorption de pièces souples telles que des feuilles fines ou du vinyle. Les rides ou les déformations lors de l'adsorption sont réduites.
- Applicable pour l'adaptateur de la série ZP.
|
③Type de tampon
② Diamètre du tampon (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Type plat avec nervures | — | — | ● | ● | ● | — | — | — | — |
| Utah | Type plat mince | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| Dimensions de montage de l'adaptateur | |
| Si un adaptateur doit être fabriqué par le client, concevez l'adaptateur avec les dimensions indiquées à droite. |
|
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
HT
Plat mince avec type de nervure
| Modèle | øA | øB | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modèle à consulter : ZP2-B06CGN
HT
Plat mince avec type de nervure
| Modèle | øA | øB | øC | Y | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
|||||
| ZP2 | 05 | Utah | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modèle à consulter : ZP2-05UTN
Caractéristiques
| Anneau de verrouillage/type de tampon | Diamètre/dimensions du tampon | Application | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Sans anneau de verrouillage | Type plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pour les pièces à surfaces planes et non déformées |
| Type ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pour les pièces à usiner avec des limitations sur la surface d'adsorption | |
| Type plat mince (UTAH) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les rides ou les déformations pendant l'adsorption peuvent être réduites. | |
| Type plat mince avec des côtes levées (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pour les pièces souples telles que les feuilles fines ou le vinyle. Les pièces à usiner peuvent être facilement retirées grâce aux nervures | |
| Type de soufflet (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | À utiliser là où il n'y a pas de place pour un tampon ou pour les pièces à surfaces inclinées | |
| Avec anneau de verrouillage | Type plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces à surfaces planes et non déformées |
| Type plat avec des côtes levées (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pour les pièces facilement déformables. Les pièces à usiner peuvent être facilement retirées grâce aux nervures | |
| Type de soufflet (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | À utiliser là où il n'y a pas de place pour un tampon ou pour les pièces à surfaces inclinées | |
| Type profond (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pour pièces à surfaces courbes ou pour pièces sphériques | |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
