Ventouses sous vide Cube ZP2

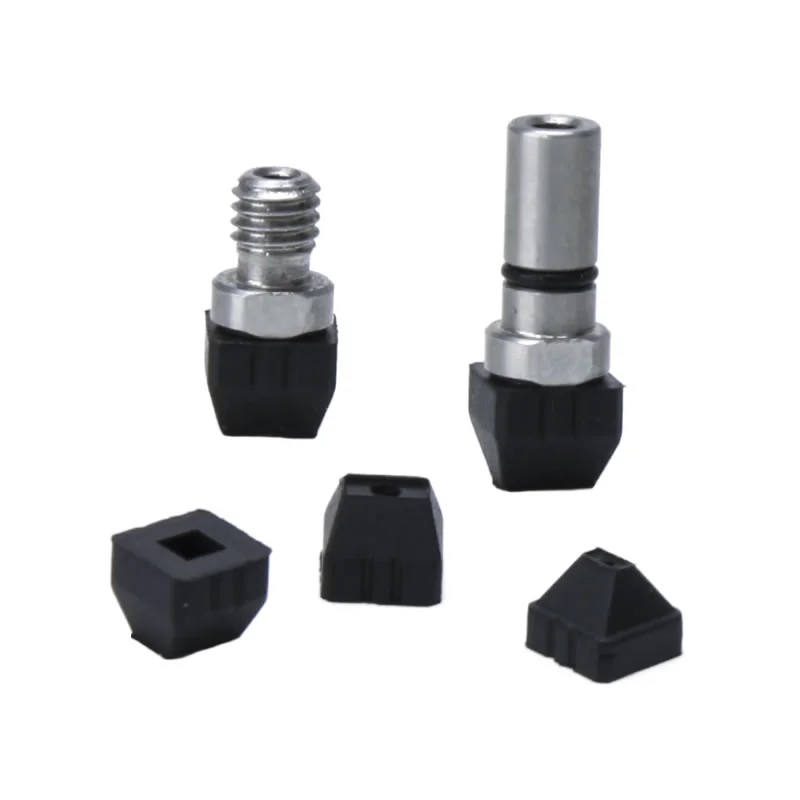

Unité de ventouse cubique série ZP2
Série ZP2-T avec ventouse cube adaptateur
Description
Comment commander
Spécifications / Matériel
Applications
Ressource

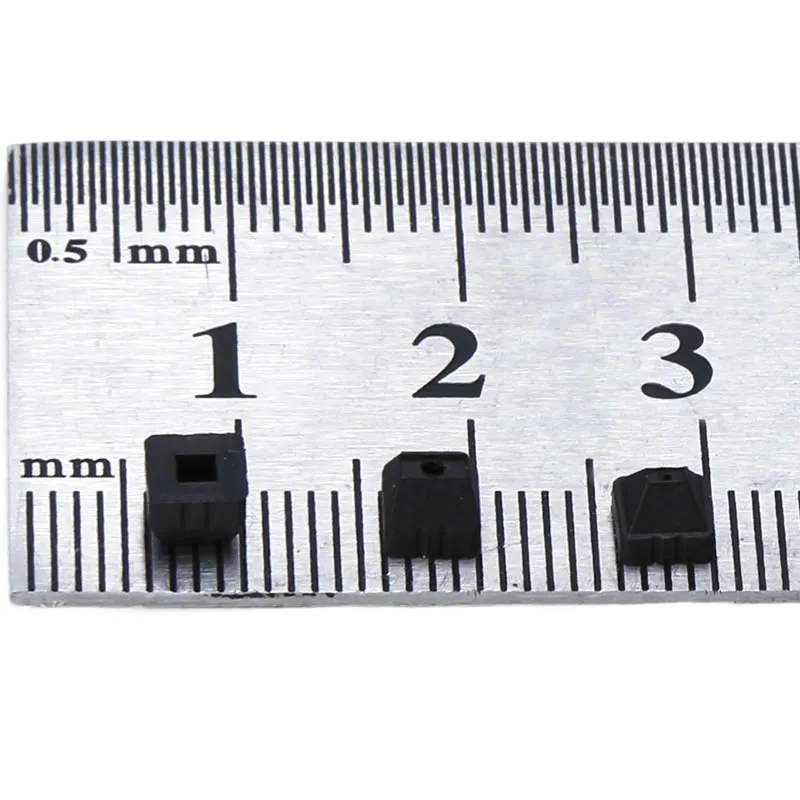

Les ventouses sous vide Cube ZP2 sont des ventouses sous vide ultra-compactes de forme carrée conçues pour les pièces micro et carrées/rectangulaires. Dotés de dimensions ultra-compactes et d’une préhension précise, ils sont idéaux pour manipuler des composants délicats dans les lignes de production automatisées de précision. En tant que composant central de la microélectronique et du matériel de précision, ces coupelles sont extrêmement légères, réduisant ainsi efficacement la charge sur les effecteurs terminaux robotiques. Ils sont particulièrement adaptés à la manipulation à grande vitesse et haute fréquence de petites pièces.
Scénarios d'application typiques :
1. Fabrication électronique, y compris l'assemblage de puces, les micro-résistances/condensateurs et la manipulation de composants micro-soudés de PCB.
2. Matériel de précision :chargement et manipulation automatisés de composants ultra-compacts, notamment des micro-vis, des plaques à ressort métalliques carrées et des roulements miniatures.
3.Appareils optiques :Saisie et positionnement sans poussière des microlentilles et des lames de verre optique carrées, le matériau en silicone peut éviter de laisser des empreintes.
Aspects clés des ventouses sous vide Cube ZP2
Variétés de tampons
Type plat :Idéal pour les surfaces lisses et rigides avec une aspiration stable
Plat avec côtes :Fournit une étanchéité supplémentaire sur les surfaces légèrement texturées
Type de soufflet :S'adapte aux surfaces inégales et réduit l'impact lors du contact
Plusieurs types de tampons permettent une sélection flexible pour différents besoins d'automatisation industrielle
Matériels
NBR :Économique, résistant à l’usure pour la manipulation générale
Silicone:Résistant aux hautes températures et doux pour les surfaces délicates
Polyuréthane (PU) :Durable pour les opérations à cycle élevé
FKM/EPR :Résistant aux produits chimiques pour les environnements spécialisés
Options de matériaux personnalisés disponibles chez Commaelec pour répondre aux exigences spécifiques des pièces à usiner
FAQ
Quelle est la différence entre ZP et ZP2 ?
Série ZP : Ventouses standard pour applications générales avec une structure plus simple
Série ZP2 : la conception à rotule à haute rigidité permet une meilleure adaptabilité aux surfaces inégales ou inclinées
Le ZP2 offre une plus grande stabilité, une manipulation de charges plus lourdes et plus d'options de matériaux par rapport au ZP
Quels sont les types courants de tampons ZP2 ?
Type plat, plat avec nervures et type à soufflet
Chaque type est optimisé pour l'état de surface, la taille de la pièce et les exigences de manipulation
Commaelec propose plusieurs tailles et configurations pour garantir une application précise
Les coupelles ZP2 sont-elles livrées avec des adaptateurs ?
Oui, les ventouses sous vide Cube ZP2 peuvent être utilisées avec des adaptateurs ou des supports tampons
Prend en charge les connexions d'entrée de vide verticales et latérales
Facilite une intégration flexible dans les systèmes automatisés et les bras robotisés

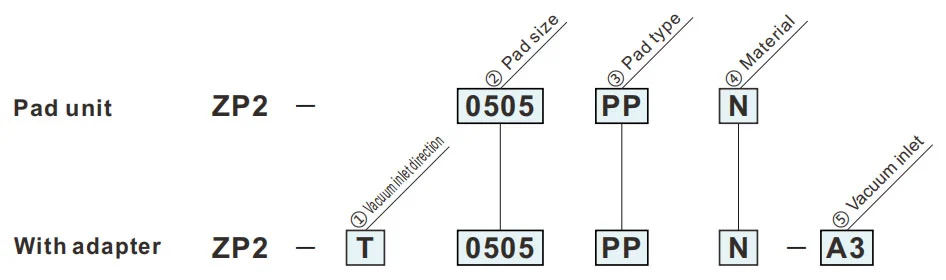

Comment commander
- Très petites ventouses en forme de carré.
- 5 types de 0,5 x 0,5 à 2 x 2,8
- Pour les petites pièces telles que les puces semi-conductrices.
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Taille du tampon | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Entrée sous vide | |
| 03 | ø3droit |
| A3 | M3x0,5 (mâle) |
| ③Type de tampon | |
| PP | Type de cube |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
PP
Type de cube

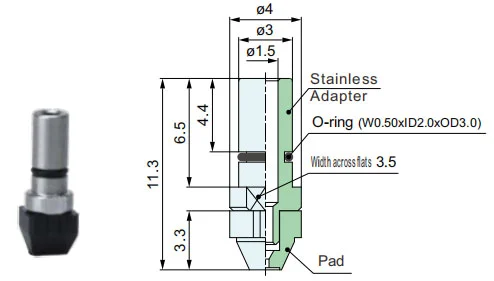

Dimensions de montage de l'adaptateur
| Modèle | A | B | C | D | øE | |||
|
② Tampon Taille |
③ Tampon taper |
④ Tampon Matériel |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modèle à consulter : ZP2-0505PPN
ZP2-T
Verticale
03
| Modèle | Adaptateur | |||||
|
① Vide entrée direction |
② Tampon Taille |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Verticale
A3
| Modèle | Adaptateur | |||||
|
① Vide entrée direction |
② Tampon Taille |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
