L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).

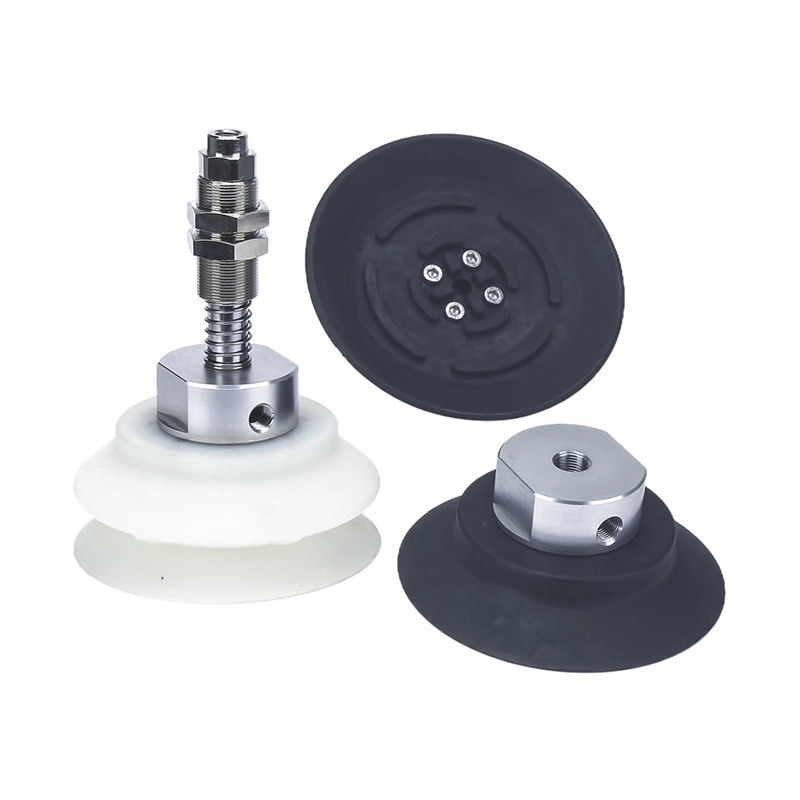

Ventouses à vide haute rigidité ZP2
En tant que premier fabricant chinois, notre usine propose des ventouses à vide haute rigidité personnalisées ZP2 (Ø150-250 mm) pour les tâches lourdes. Doté d'une conception pivotante pour les surfaces inclinées et d'options NBR/silicone/antistatique, cet outil directement fourni par le fournisseur garantit une adsorption stable et une atténuation des impacts.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses à vide haute rigidité ZP2

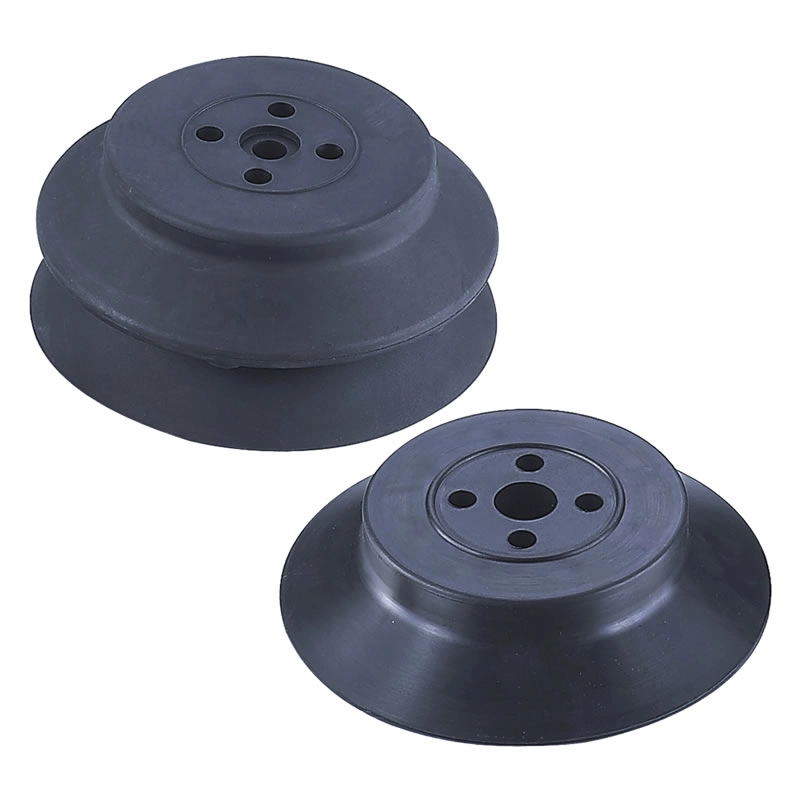

Unité de tampons robuste série ZP2

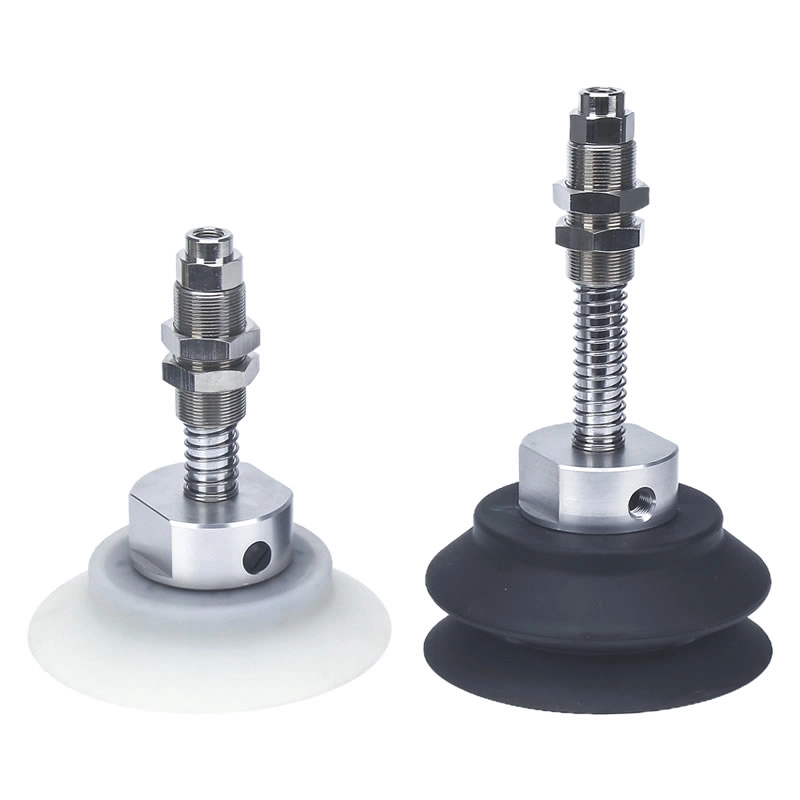

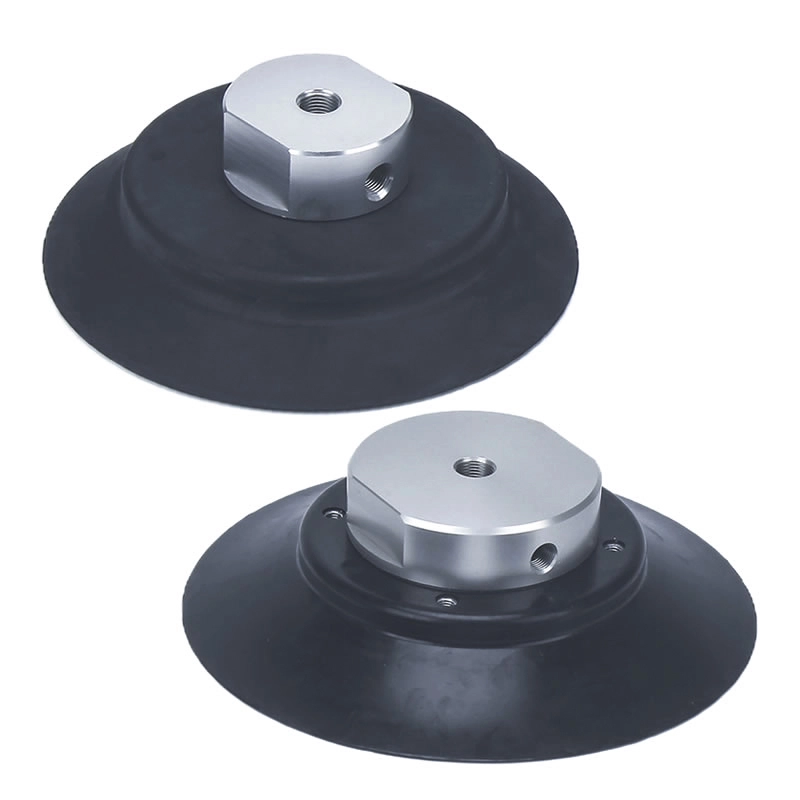

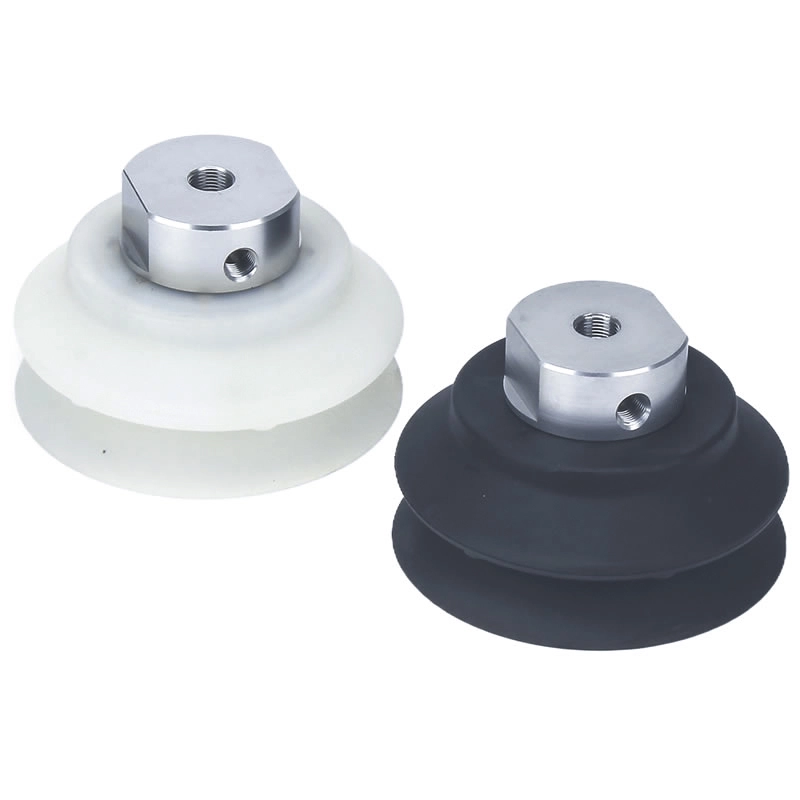

Série ZP2-T robuste avec ventouses adaptateurs
Série ZP2-T robuste avec ventouses tampons
Description
Comment commander
Spécifications / Matériel
Applications
Ressource
Achetez des ventouses à vide haute rigidité ZP2 personnalisées de Zhejiang Comma Electric Co., Ltd., qui est l'un des fabricants et fournisseurs en Chine. La ventouse à vide robuste ZPT est un outil spécialisé pour la manipulation de pièces lourdes. Disponible en plusieurs diamètres (φ150, φ200, φ250), il comporte divers matériaux, notamment le NBR, le caoutchouc de silicone, le caoutchouc polyuréthane, le caoutchouc fluoré et l'EPR. Chaque matériau offre des propriétés distinctes telles que la dureté, la plage de températures de fonctionnement et la résistance chimique, permettant une sélection personnalisée en fonction des environnements de travail spécifiques et des exigences des pièces à usiner. Disponible en versions amorties et non amorties, la conception amortie atténue efficacement les forces d'impact lors du contact avec la pièce, ce qui la rend idéale pour les surfaces fragiles. La sortie de vide est orientée verticalement, avec des options de montage disponibles via des filetages externes ou internes.
FAQ
Quelles tailles sont disponibles ?
Les ventouses à vide haute rigidité Commaelec ZP2 sont disponibles en diamètres standards : φ40, φ50, φ63, φ80, φ100 et φ125.
Tailles plus petites : adaptées aux pièces plus légères ou de précision
Tailles plus grandes : offrent une aspiration plus forte pour les manipulations intensives
L'usine Commaelec maintient un stock régulier et prend également en charge des tailles personnalisées pour des projets spécifiques.
Quand faut-il les remplacer ?
Le remplacement est recommandé lorsque :
La lèvre présente des traces d'usure, de fissures ou de déformation
La force d'aspiration devient instable ou diminue
Des fuites d'air fréquentes se produisent pendant le fonctionnement
Dans l’automatisation à cycle élevé, une inspection régulière est importante. Commaelec utilise des matériaux de haute qualité (NBR, silicone, PU, etc.) pour prolonger la durée de vie, mais un remplacement rapide garantit la sécurité et l'efficacité.
Fonctionnent-ils avec des tampons ?
Oui. Les ventouses à vide à haute rigidité ZP2 peuvent être équipées de supports tampons (amortis).
Réduit l'impact lors du contact avec la pièce
Protège les surfaces fragiles comme le verre ou les matériaux enduits
Améliore la précision du positionnement dans les systèmes automatisés
Commaelec fournit des supports de tampon et des adaptateurs compatibles pour une intégration flexible.
Quelles sont les applications typiques ?
Ces ventouses sont largement utilisées dans :
Bras robotisés et lignes de production automatisées
Manipulation de tôles, de panneaux de verre et de composants lourds
Surfaces inégales ou légèrement inclinées où une préhension stable est requise
Industries des batteries au lithium et de l'électronique (avec accessoires en acier inoxydable)

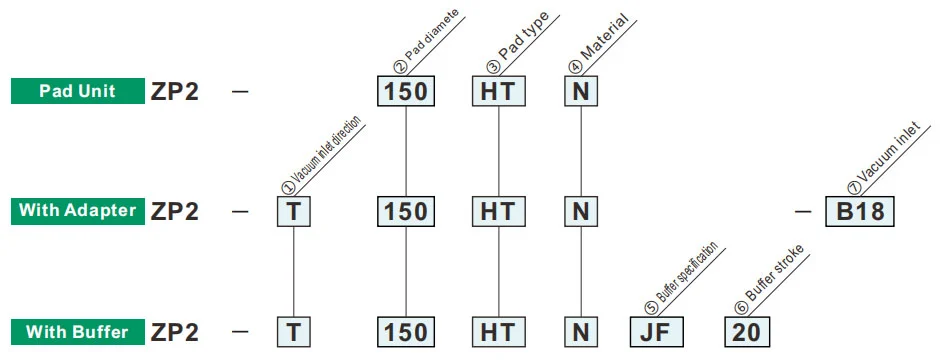

Comment commander
| ①Direction d'entrée du vide | |
| T | Verticale |
| ②Diamètre du tampon ③Type de tampon (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Plat fin à côtes | ● | ● | ● | |
| HB | Type de soufflet | ● | - | - | |
| ⑦Entrée sous vide | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤Spécification du tampon | |
| JF | Rotatif (acier, avec bague) |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| ⑥Coup de tampon | |
| 20 | 20mm |
| 50 | 50mm |
| Course du tampon (mm) | Force réactive du ressort[N] | |
| A 0 course | A pleine course | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |
Dimensions(mm)
HT
Plat mince avec type de nervure
150 200
| øA | øB | øC | øD | P | Y | ||||
| Modèle | ②Diamètre du tampon. | ③Type de tampon | ④Matériau du tampon | ||||||
| ZP2 | 150 | HT | N.-É. | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modèle à consulter : ZP2-150HTN

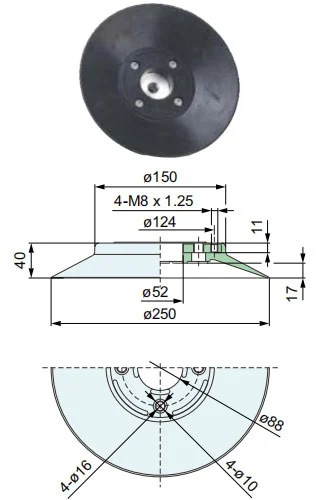

HT
Plat mince avec type de nervure
250
| Modèle | ②Diamètre du tampon. | ③Type de tampon | ④Matériau du tampon |
| ZP2 | 250 | HT | N.-É. |
Modèle à consulter : ZP2-250HTS
HT
Plat mince avec type de nervure
150 200
| Modèle | ②Diamètre du tampon. | ③Type de tampon | ④Matériau du tampon |
| ZP2 | 150 | HB | N.-É. |
Modèle à consulter : ZP2-150HBS
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
