L'aspiration sous vide est une solution essentielle pour la « préhension flexible » dans l'automatisation industrielle avec quatre avantages principaux : une préhension sans dommage, une adaptabilité aux pièces multi-matériaux/irrégulières, une protection propre et environnementale et un fonctionnement flexible. Il peut être adapté aux différentes caractéristiques industrielles des pièces (fines/épaisses, précision/grossières, sanitaires/standard).
Ventouses fines et plates ZP2
En tant que principal fabricant chinois, notre usine propose des ventouses à vide plates fines personnalisées ZP2 (ø10-30 mm). Dotée d'une structure rainurée « MT », la solution Commaelec fournie directement par le fournisseur empêche la déformation des films et des feuilles minces. Nous stockons du NBR et du silicone conducteur, avec des pièces entièrement en acier inoxydable disponibles pour l'industrie des batteries au lithium.
Cliquez et démarrez la sélection
》Retour aux informations sur le produit
Ventouses fines et plates ZP2

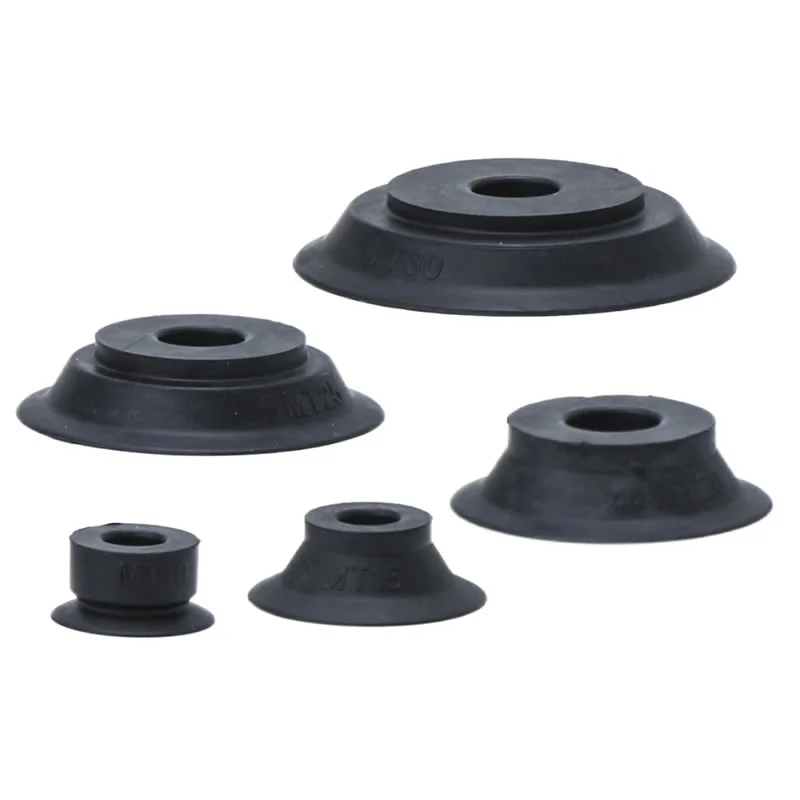

Unité de ventouse plate mince série ZP2

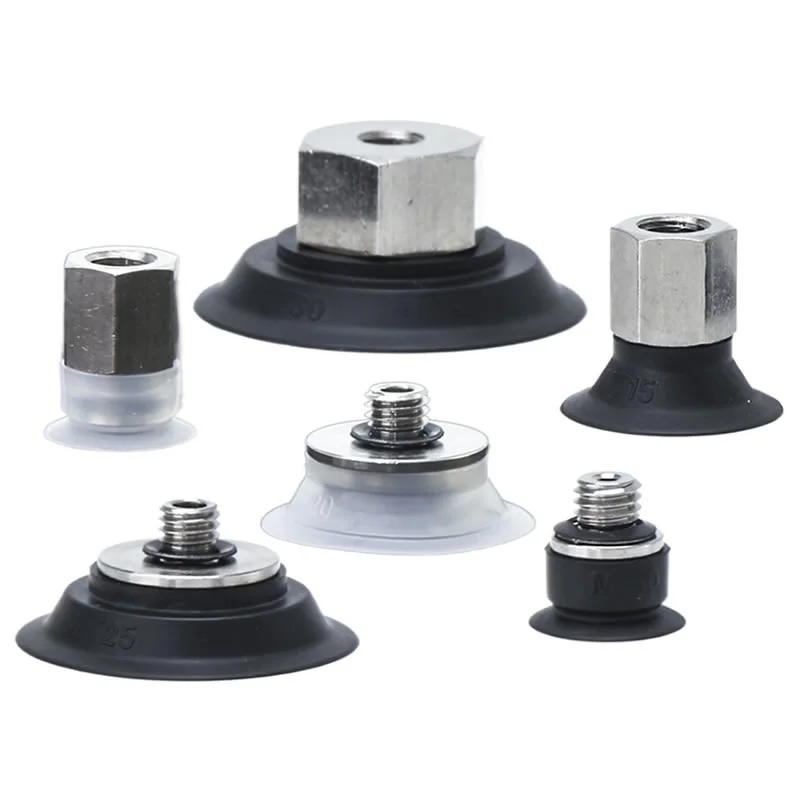

Série ZP2-T avec adaptateur, ventouse plate fine
Description
Comment commander
Spécifications / Matériel
Applications
Ressource

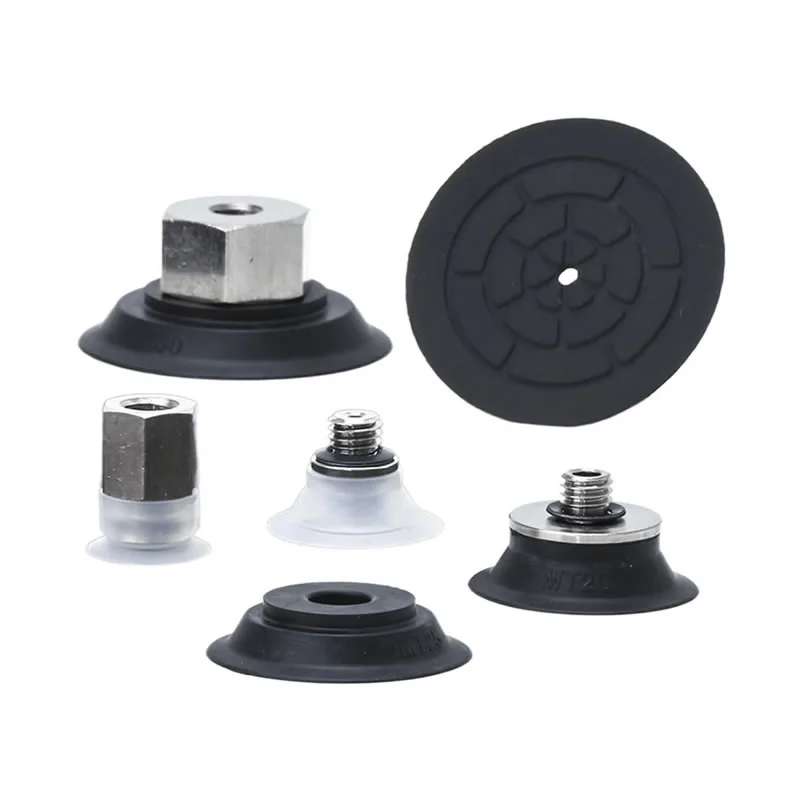

Les ventouses fines et plates ZP2 sont des composants de précision au sein des systèmes de préhension pneumatique, spécialement conçus pour la manipulation de pièces fines et facilement déformables. Dans les spécifications industrielles, ils portent généralement le code structurel « MT », signifiant l'incorporation d'une conception rainurée spécialisée dans leur structure interne.
Caractéristiques du produit :Cette ventouse empêche efficacement la déformation des pièces plates lors de l'adsorption, ce qui la rend idéale pour les feuilles fines, les films et autres matériaux facilement déformables.
Caractéristiques:La ventouse est disponible en différents diamètres, notamment φ10, φ15, φ20, φ25 et φ30.
Matériaux de la ventouse :Les options courantes incluent le NNBR (caoutchouc nitrile) et le GS (caoutchouc de silicone conducteur), chaque matériau étant adapté à des environnements de travail spécifiques et aux exigences des pièces.
Champs d'application :Les ventouses plates fines sous vide ZP2 sont largement utilisées dans la fabrication, les lignes de production automatisées, la robotique et la logistique, etc. Elles peuvent être utilisées pour transporter des objets plats légers ou moyens tels que le verre, le plastique et le métal.
FAQ
Quels sont les matériaux disponibles et quelles sont leurs différences ?
Les ventouses fines et plates ZP2 sont disponibles en plusieurs matériaux pour correspondre aux conditions réelles de travail :
NBR : économique, bonne résistance à l’usure pour un usage général
Silicone : excellente résistance à la chaleur et non marquant, idéal pour les surfaces sensibles
PU (Polyuréthane) : haute durabilité pour les opérations à cycles élevés
FKM (Fluororubber) : forte résistance aux produits chimiques et à l'huile
EPR : adapté aux exigences environnementales spécifiques
Commaelec garantit une qualité constante des matériaux et prend en charge la personnalisation pour des applications spéciales (par exemple antistatiques).
Pour quelles pièces les ventouses fines et plates sont-elles les mieux adaptées ?
Surfaces lisses et plates telles que tôles, verre, panneaux en plastique
Pièces fines ou légères nécessitant un contact stable et uniforme
Applications où une déformation minimale et un positionnement précis sont nécessaires
La conception plate et fine augmente la zone de contact, améliorant ainsi l'étanchéité et réduisant les fuites d'air.
Quelle est la plage de résistance à la température ?
Gammes typiques (selon le matériau) :
NBR : -10°C à 80°C
Silicone : -40°C à 200°C
UE : -20°C à 80°C
FKM : jusqu'à ~200°C avec une forte stabilité chimique
Commaelec peut vous recommander des matériaux adaptés en fonction de votre température et de votre environnement réels.
Peuvent-ils être utilisés avec une entrée de vide verticale ou horizontale ?
Oui. Les ventouses plates et fines ZP2 permettent une installation flexible :
Entrée de vide verticale (standard pour les installations compactes)
Entrée horizontale/latérale pour les systèmes à espace limité
Compatible avec les adaptateurs et les supports de tampon
Commaelec propose plusieurs options de connexion pour s'adapter à différentes configurations d'équipement.
Comment bien les entretenir pour prolonger leur durée de vie ?
Vérifiez régulièrement l'usure, les fissures ou la déformation de la lèvre d'étanchéité.
Gardez les surfaces propres pour éviter que la poussière n’affecte les performances d’étanchéité
Évitez une pression de vide excessive ou un mauvais alignement
Utilisez des supports tampons pour réduire l'impact des opérations à grande vitesse
Remplacez les coupelles usées à temps pour maintenir la stabilité du système

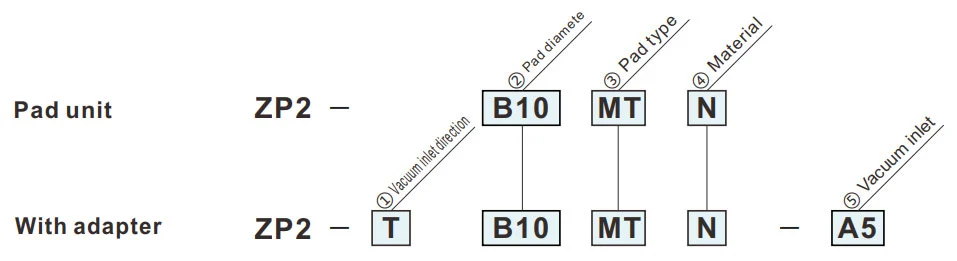

Comment commander
- Pour l'adsorption de feuilles ou de films minces. Surface d'adsorption avec rainure.
- La déformation de la surface plane lors de l'adsorption est réduite.
- Ne convient pas au transfert de pièces à travailler qui appliquent une charge.
- Des froissements peuvent être générés en fonction de l'épaisseur de la tôle.
- Confirmez l'épaisseur avant utilisation.
| ①Direction d'entrée du vide | |
| T | Verticale |
| ③Type de tampon | |
| MT | Plat fin (Avec rainure) |
| ②Diamètre du tampon (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Matériel | |
| N | NBR |
| S | Caoutchouc de silicone |
| U | Caoutchouc uréthane |
| F | FKM |
| GN | NBR conducteur |
| GS | Caoutchouc de silicone conducteur |
Le symbole vert correspond aux modèles personnalisés.
| ⑤Entrée sous vide | |
| H5 | M5x0.8 (Mâle) |
| B5 | M5x0.8 (Femelle) |
Dimensions(mm)
Le symbole vert correspond aux modèles personnalisés.
MT
Plat fin (Avec rainure)
| Modèle | øA | øB | øC | øD | øE | |||
|
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modèle à consulter : ZP2-B10MTN
Dimensions de montage de l'adaptateur
Tampon Applicable: B10MT/B15MT
Tampon Applicable: B20MT/B25MT/B30MT
ZP2-T
Verticale
H5
| Modèle | øA | øB | øC | D | Adaptateur | |||||
|
① Vide sens d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modèle à consulter : ZP2-TB10MTGS-H5
ZP2-T
Verticale
B5
| Modèle | øA | øB | C | Adaptateur | |||||
|
① Vide direction d'entrée |
② Tampon dia. |
③ Tampon taper |
④ Tampon Matériel |
⑤ Vide entrée |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modèle à consulter : ZP2-TB10MTGS-B5
Matériau et caractéristiques du coussin
⚪ : Peu ou pas d'influence △ : Peut être utilisé selon les conditions X : Ne convient pas
|
Matériel
Caractéristiques
|
Symbole | Duromètre HS (±5°) |
Couleur de caoutchouc |
Fonctionnement température plage (°C) |
Huile résistance essence |
Huile résistance benzène |
Base résistance |
Acide résistance |
Résistance aux intempéries | Ozone résistance |
Abrasion résistance |
Étanche | Solvant résistance (Benzène, toluène) |
Application |
| NBR | N | 50 | Noir | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfert de travaux généraux, Carton ondulé, Plaque de placage, Plaque de fer et autres |
| Caoutchouc de silicone | S | 45 ~ 50 | Blanc | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur, Démoulage sous pression, Travail fin, Robot culinaire |
| Caoutchouc uréthane | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulé, plaque de fer, plaque de placage |
| FKM | F | 60 | Noir | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Travaux chimiques |
| NBR conducteur | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Travail général du semi-conducteur (Résistance à l'électricité statique) | |
| Caoutchouc de silicone conducteur | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semi-conducteur (électricité statique) |
Le tableau ci-dessus couvre uniquement les caractéristiques générales des matériaux en caoutchouc concernés. Le symbole bleu représente les modèles personnalisés.
Aperçu d'application des composants pneumatiques (ventouse à vide) dans divers domaines industriels
I. Points forts
II. Extraction des candidatures par industrie
A. Médecine et industrie médicale
A.1 ：Exigences de base :Propre et sans pollution (conforme à la FDA/GMP), doux et non nocif, et prévention de la contamination croisée
A.2 Scénarios clés :
1. Emballage pharmaceutique : bouteille de médicament/plaque pharmaceutique/ramassage de sac de perfusion (ventouse en silicone de qualité alimentaire, pas de perte de particules)
2. Assemblage de dispositifs médicaux : instruments chirurgicaux/cathéters médicaux/pièces de manipulation de prothèses (pression négative réglable, protection contre la déformation)
3. Laboratoire biologique : boîte de Pétri/tube à centrifuger/transfert de carte de réactif (résistant aux produits chimiques, compatible stérile)
B. Industrie de l'électronique et des semi-conducteurs
B.1 Exigences essentielles :antistatique (10⁶-10¹¹Ω), positionnement de précision (erreur ≤0,01 mm), résistance aux rayures
B.2 Scénarios clés :
1. Puce/semi-conducteur : manipulation des plaquettes, emballage des puces (ventouse en céramique poreuse/silicone antistatique, pression négative uniforme pour éviter la rupture)
2. PCB/composants : PCB flexible, micro-composants (résistances 0402) montés en surface (silicone fin/gel/micro ventouses pour éviter les plis/déchirures).
3. Affichage : panneau LCD/OLED, poignée en verre tactile (matériau hautement transparent, pas de taches ni de rayures).
C. Industrie automobile et des pièces détachées automobiles
C.1 Exigences de base :grande aspiration (un seul disque d'aspiration ≥500N), adaptation multi-spécifications (métal/plastique/verre), antidérapant
C.2 Scénarios clés :
4. Fabrication du corps : soudure de manipulation de tôles d'acier/cadre de porte (caoutchouc de grand diamètre/réseau de ventouses multiples, texture antidérapante)
5. Verre/Intérieur : Installation du pare-brise, transfert de la surface du siège en cuir (ventouses en silicone/éponge résistantes à la température, protection contre la déformation)
6. Pièces : corps de cylindre de moteur/prise de boîtier de boîte de vitesses (vide + verrouillage mécanique, anti-chute)
D. Industrie alimentaire et de l'emballage
D.1 Exigences essentielles :Matériau de qualité alimentaire (certifié FDA), facile à nettoyer, résistant à l'écrasement
D.2 Scénarios clés :
1. Manipulation des aliments: produits de boulangerie/viande fraîche/tri de fruits (ventouse éponge à faible aspiration, inodore et facile à laver)
2. Automatisation de l'emballage : ouverture du sac d'emballage, moulage de cartons stériles (élimination statique/aspiration multipoint, adapté aux emballages fins/durs)
E. Industrie de la logistique et de l'entreposage
E.1 Exigences de base :adaptation efficace (spécifications multiples des marchandises), pression stable, anti-chute
E.2 Scénarios clés :
1. Manipulation des cartons : tri des cartons pour le commerce électronique (réseau d'aspiration réglable, pression sous vide)
2. Plaque/rouleau : transfert de planche de bois/rouleau de film plastique (longue bande/ventouse annulaire, adsorption uniforme pour éviter le décalage)
F. Nouvelles énergies et industries spéciales
F.1 Énergie nouvelle (batterie lithium/pv) :
1. Plaque de batterie au Lithium (ventouse poreuse antistatique, anti-poussière), verre photovoltaïque (ventouse en silicone à grande aspiration, pas de rayures)
F.2 Impression et papier
1. Capture du papier/imprimé (matériau en papier absorbant, légère pression négative pour éviter les déchirures et la contamination de l'encre)
III. Résumé de la logique d’adaptation fondamentale
| Caractéristiques de la pièce | Programme d'adaptation des pipettes | Scénarios industriels correspondants |
| Fin / Fragile / Précision | Matériau silicone/céramique, micro pression négative, buse micro aspiration. | Semi-conducteurs électroniques, produits pharmaceutiques |
| Objets lourds / Grande taille | Matériau en caoutchouc, ventouse de grand diamètre, réseau de ventouses multiples | Automobiles, panneaux logistiques |
| Santé/Prévention de la pollution | Silicone de qualité alimentaire/médicale, structure facile à nettoyer | Médecine, nourriture |
| Surfaces molles/irrégulières | Matériau éponge, ventouse déformable | Intérieurs de voiture, nourriture |
| Exigences antistatiques | Silicone antistatique, assisté par vent ionique | semi-conducteur électronique |
Manuel d'installation
Téléchargement PDF
Avertissement + Attention (à lire avant utilisation)
Téléchargement PDF
